Lo único mejor que una bonita tecla mecánica es una que también pueda brillar en cualquier color del arco iris, y eso es lo que le permitirá hacer la Adafruit NeoKey Breakout.
Esta pequeña placa de circuito impreso de 0,75" x 0,85" tiene capacidad para un interruptor Cherry MX o compatible y facilita su uso con una protoboard o perfboard.
El breakout tiene un zócalo Kailh, lo que significa que puedes conectar cualquier interruptor compatible con MX en lugar de soldarlo. Puede que necesites un poco de pegamento para mantener el interruptor en su sitio: a nosotros nos ha funcionado bien el pegamento caliente o un punto de epoxi. Adafruit también coloca un diodo de señal 1N4148 en serie con el interruptor, para que puedas crear matrices de teclas sin preocuparte por las teclas fantasma.

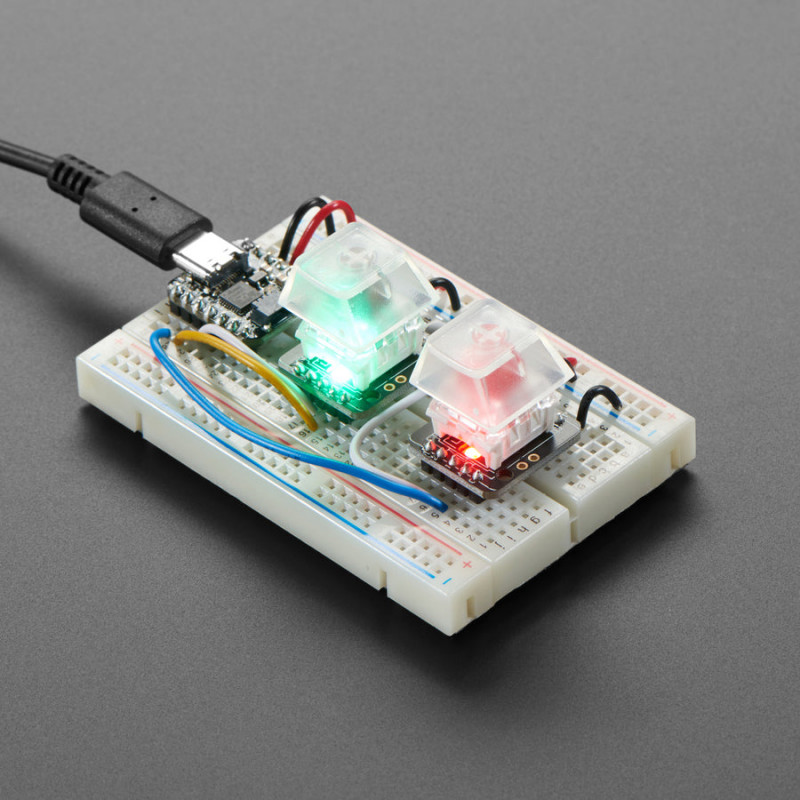

Cada breakout también tiene un único NeoPixel de montaje inverso que apunta hacia arriba a través del punto donde muchos interruptores tendrían un LED para brillar. La entrada y la salida de los píxeles están separadas para que puedas "encadenar" estas placas y controlarlas como una sola rama de NeoPixel.
Hay mucha flexibilidad para cualquier tipo de uso, cada placa tiene la siguiente distribución de pines:
VDD (+) El pin de alimentación para el NeoPixel, proporciona de 3 a 5VDC
GND (-) El pin de alimentación a tierra para el NeoPixel, conéctalo a tierra
In (I) y Out (O) La entrada y la salida hacia/desde el NeoPixel, para encadenar
Ánodo del interruptor (A) - El lado "positivo" del interruptor + diodo. Si utilizas el interruptor con una resistencia de pull-up, conecta este pin a tu microcontrolador. Si utilizas un pull-down, conecta este pin a tu pin de alimentación de nivel lógico.
Cátodo del interruptor (C) - El lado "negativo" del interruptor+diodo. Si utilizas el interruptor con una resistencia de pull-up, conecta este pin a tierra. Si utilizas un pull-down, conecta este pin a tu microcontrolador.
Hay dos filas de contactos de 5 pines en una cuadrícula de 0,1" en ambos lados. Soldar en ambos lados para la estabilidad mecánica, los dos lados comparten los mismos pines, excepto que un lado es NeoPixel en y el lado opuesto tiene el pin de salida. Para el cableado de lado a lado, también tenemos el pin de cátodo roto en los lados, y otro conjunto de pines de entrada/salida de NeoPixel.
Por favor, tenga en cuenta que cada pedido viene con una placa de circuito impreso ensamblada y un pequeño bastón de cabecera de ruptura. Es necesario soldar el cabezal para utilizarlo en la protoboard. El interruptor mecánico y la tapa de la llave no están incluidos. Utiliza cualquier interruptor compatible con MX: Kailh, Gateron, etc. ¡Todos funcionan!
DETALLES TÉCNICOS
Dimensiones del producto: 21,8mm x 19,0mm x 3,4mm / 0,9" x 0,7" x 0,1"
Peso del producto: 1,4g / 0,0oz
