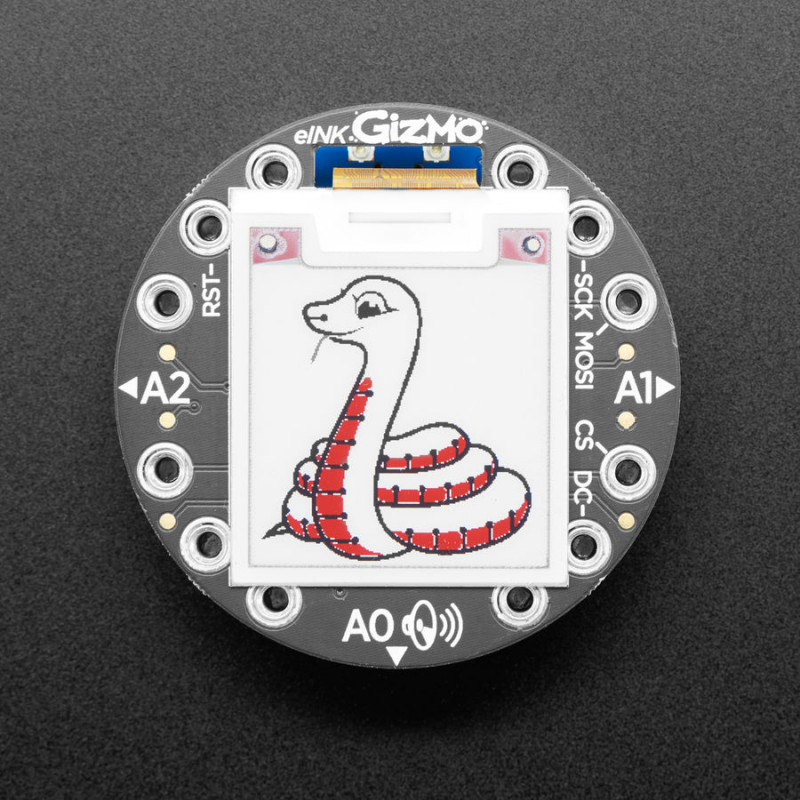

Amplíe y expanda su Circuit Playground projects con un E-Ink Gizmo atornillable que le permite añadir una encantadora pantalla de tinta electrónica tricolor de forma robusta y fiable.
Esta placa de circuito impreso tiene el mismo aspecto que un breakout redondo de E-Ink, pero tiene unos separadores M3 fijados permanentemente que actúan como conexiones mecánicas y eléctricas.
Lo más probable es que hayas visto uno de esos novedosos "e-readers" como el Kindle o el Nook. Tienen gigantescas pantallas electrónicas de papel "estáticas", lo que significa que la imagen permanece en la pantalla incluso cuando se desconecta completamente la alimentación. La imagen también es de alto contraste y muy legible a la luz del día. Realmente tiene el mismo aspecto que el papel impreso.
Una vez acoplado obtendrás una pantalla de 1,54" de 200x200 (píxeles de tinta negra y roja y un fondo blanquecino), dos conectores STEMMA de 3 pines para acoplar tiras de NeoPixel o servos, y un amplificador de audio de clase D con un conector Molex PicoBlade que puede conectar uno de nuestros altavoces lil.
Usando la librería CircuitPython o Arduino, puedes crear un 'frame buffer' con los píxeles que quieres tener activados y luego escribirlo en la pantalla. La librería que escribió Adafruit hace todo el trabajo por ti, sólo tienes que interactuar con ella como si fuera una pantalla compatible con Adafruit_GFX. Este breakout de E-Ink no contiene un chip de SRAM extra (no hay suficientes pines disponibles) así que necesitarás ~7K de SRAM de sobra para un buffer de pantalla, el CPX tiene 32KB y el CPB tiene 256KB, así que hay mucha RAM.
Es un gran compañero para las placas Circuit Playground Express o Bluefruit gracias a sus rápidas velocidades de hardware SPI y a su abundante RAM, y funciona en Arduino y CircuitPython. Si estás usando esto con Circuit Playground Express y CircuitPython, no podrás hacer mucho porque no hay una tonelada de memoria - principalmente sólo mostrar el REPL y tal vez ejecutar una presentación de imágenes. Para el uso de CircuitPython, se recomienda el Bluefruit y funciona realmente bien.
No se puede utilizar con el Circuit Playground Classic en Arduino, ¡no hay suficiente RAM!
Viene con una placa de circuito impreso con separadores pre-soldados y 12 tornillos M3 para su fijación. Sirve para todos los Circuit Playgrounds, pero como mencionamos antes, se recomiendan el Express y el Bluefruit.
DETALLES TÉCNICOS
Esta pantalla EPD utiliza el chipset SSD1681
APRENDE
Guía principal: Adafruit Circuit Playground Tri-Color E-Ink Gizmo - ¡Piensa en la tinta para tu Circuit Playground projects con el Tri-Color E-Ink Gizmo!
