¿Conoce el extrusor directo DDX desarrollado por Bondtech para Creality?
Bondtech creado una ruta de actualización Creality paso a paso.
Puede empezar por el paso 1 y seguir hasta el 4, en función de sus necesidades. El DDX tiene una compatibilidad perfecta, una instalación sencilla y una puerta abierta a la evolución de su propio Creality.
Hasta ahora, el DDX es compatible con 16 modelos diferentes Creality. La opción más popular es utilizar el DDX PHase 1 con una actualización PHase 3 con Mosquito.
La versión DDX v3, en particular, es compatible con muchos modelos y presenta un proceso de configuración nuevo y mucho más sencillo.
MÁS MATERIALES, MÁS APLICACIONES, MÁS VALOR
"Los materiales impulsan las aplicaciones. Las aplicaciones generan ingresos, beneficios y valor. Cuantos más materiales pueda trabajar un usuario, más valor podrá extraer de su impresora 3D". Bondtech
Este kit de actualización del extrusor viene con todas las piezas necesarias para actualizar una impresora 3D Creality de bowden a directo drive. Con la extrusora DDX, se puede ampliar la gama de materiales que se pueden utilizar.
Por ejemplo, con una actualización PH1 (fase 1) puede imprimir filamentos de hasta 240°C (con el tubo Capricorn ), por ejemplo ABS, ASA, HIPS, PA, PETG, así como el PLA estándar, HT-PLA y muchos otros dependiendo de su configuración.
Aquí tiene un diagrama de ejemplo de las capacidades de su Creality.
Nota: la tabla anterior es sólo una guía con un número limitado de ejemplos. No es garantía de rendimiento ni de compatibilidad. Diferentes configuraciones de hardware y materiales requieren diferentes configuraciones y ajustes. Los resultados pueden variar.
PH1 > Fase 1
Con una actualización de Fase 1, se instala el extrusor DDX de Bondtech: Direct Drive eXtruder.
Principales características de la actualización de la fase 1
- No es necesario actualizar el firmware
- Aumentar la gama de materiales imprimibles
- Disfrute de la fiabilidad de la minirreductora BMG Bondtech
- Puede reutilizar los componentes estándar de su Creality: hotend boquilla, termistor, cartucho calefactor, ventiladores.
Los siguientes modelos de impresoras 3D son compatibles con Bondtech DDX v3 para Ender/CR-10(S):
Ender-3, Ender-3 v2, Ender-3 Pro, Ender-5, Ender-5 Pro, Ender-5 Plus, Ender-6, CR-10, CR-10 Mini, CR-10S, CR-10 S4, CR-10 S5, VoxelLab Aquila
Permite imprimir materiales abrasivos y flexibles además de filamentos básicos.

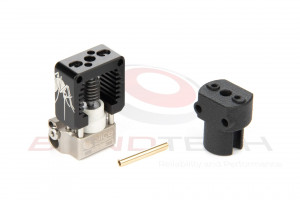

Cómo instalar un hotend Creality Ender/CR-10 en DDX v3 - Esta guía también se puede utilizar si usted tiene un DDX v1 o DDX v2

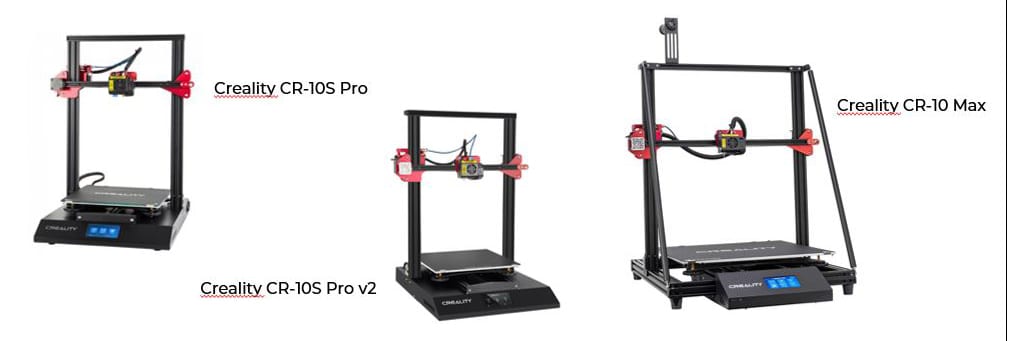

Con Bondtech DDX para los modelos CR-10(S)Pro/Max 3 son compatibles Creality:
CR-10S Pro, CR-10S Pro V2, CR-10 Max
Permite imprimir materiales flexibles además de los filamentos básicos.

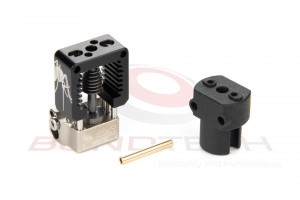

Cómo instalar un hotend Creality CR-10(S) Max o Pro en DDX v3 - Esta guía también se puede utilizar si usted tiene un DDX v1 o DDX v2.
PH2 > Fase 2

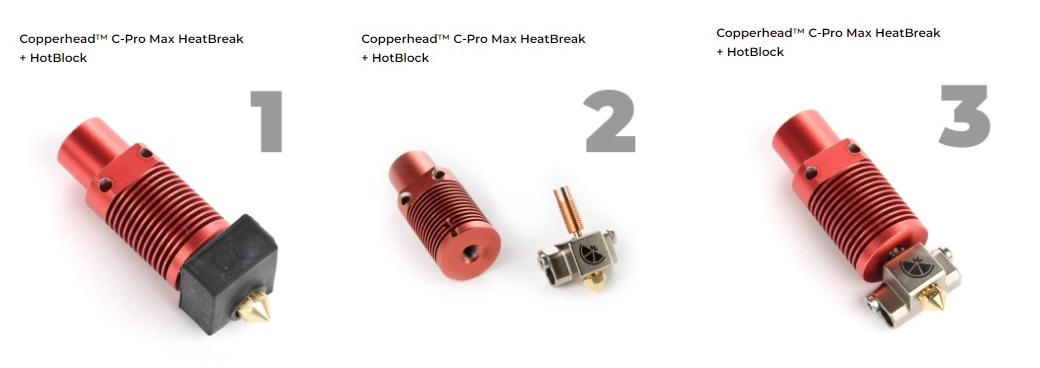

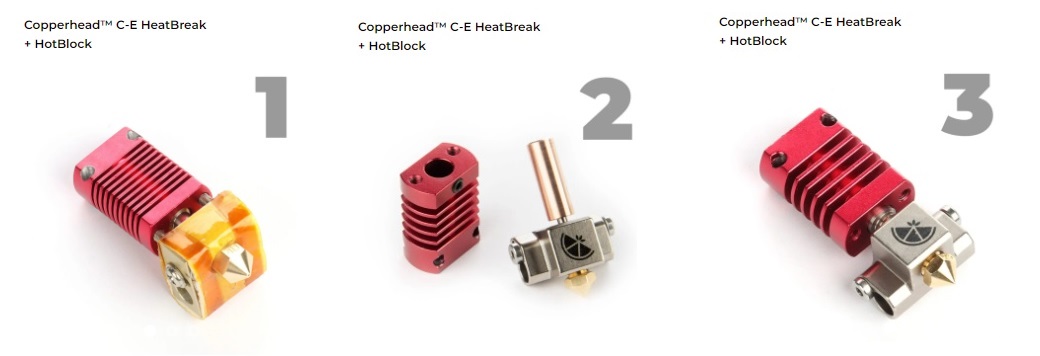

Con una actualización de fase 2 se mejorahotend Creality con Copperhead™ Heat Break y Hot Block.
Principales características de la Fase 2
- No es necesario actualizar el firmware
- Convierta su hotend Creality en un hotend totalmente metálico.
- Permite imprimir materiales a temperaturas más altas (hasta 260-270°C)
- Puede reutilizar los componentes estándar de su Creality: disipador térmico, termistor, cartucho calefactor, ventiladores.

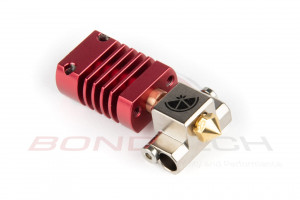

Cómo instalar un hotend Ender/CR-10 PH2 actualizado en DDX v3 - DDX PH2 se basa en Copperhead C-E Heat Break

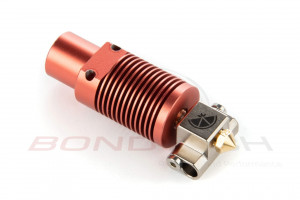

Cómo instalar un hotend PH2 CR-10(S) Pro/Max actualizado en DDX v3 - DDX PH2 está basado en Copperhead C-E Heat Break
PH3 > Fase 3
Con una actualización de fase 3, se realiza la sustitución completa dehotend Creality por un Copperhead™ o Mosquito™ de Slice Engineering.
Principales características de la actualización de la fase 3
- Sustitución obligatoria dehotend por Copperhead™, Mosquito™ o Mosquito™ Magnum.
- También es necesario actualizar la boquilla: del modelo estándar Creality a una RepRap estándar (M6x1x7,5×12,5)
- No es necesario actualizar el firmware
- Permite imprimir materiales a temperaturas más altas (hasta 260-270°C)
- Puede reutilizar los componentes estándar de su Creality: termistor, cartucho calefactor, ventiladores.
Para boquillas de ser estándar RepRap M6 puede utilizar muchos modelos, incluyendo:
- BondtechLatón estándar, latón revestido estándar, latón revestido CHT (alto caudal)
- Slice EngineeringBridgeMaster (Cobre), Acero Vanadio (para filamentos abrasivos)

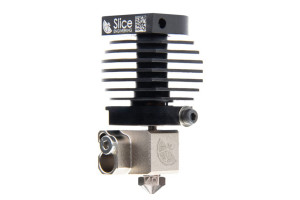

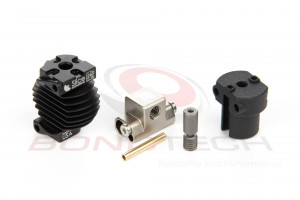

Cómo instalar una actualización delhotend PH3 Mosquito en DDX v3 - La misma guía se puede utilizar con el Mosquito Magnum.
Cómo instalar una actualización delhotend PH3 Copperhead en DDX v3 - Este hotend Copperhead utiliza el disipador de tornillo.

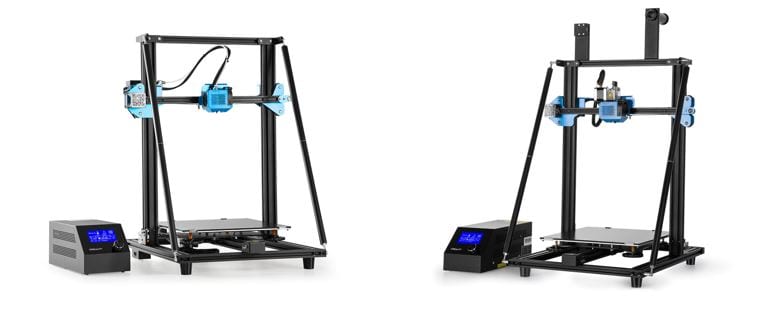

Existen otros 2 modelos compatibles con DDX (PH1+PH3), de hecho el extrusor DDX Direct Drive Bondtech es compatible con Creality CR-10 v2 y CR-10 v3. Para utilizarlo, necesitas:
- Bondtech DDX para impresoras 3D Creality
- Juego de adaptadores DDX para CR-10 v2
- Actualización hotend DDX PH3
PH4 > Fase 4

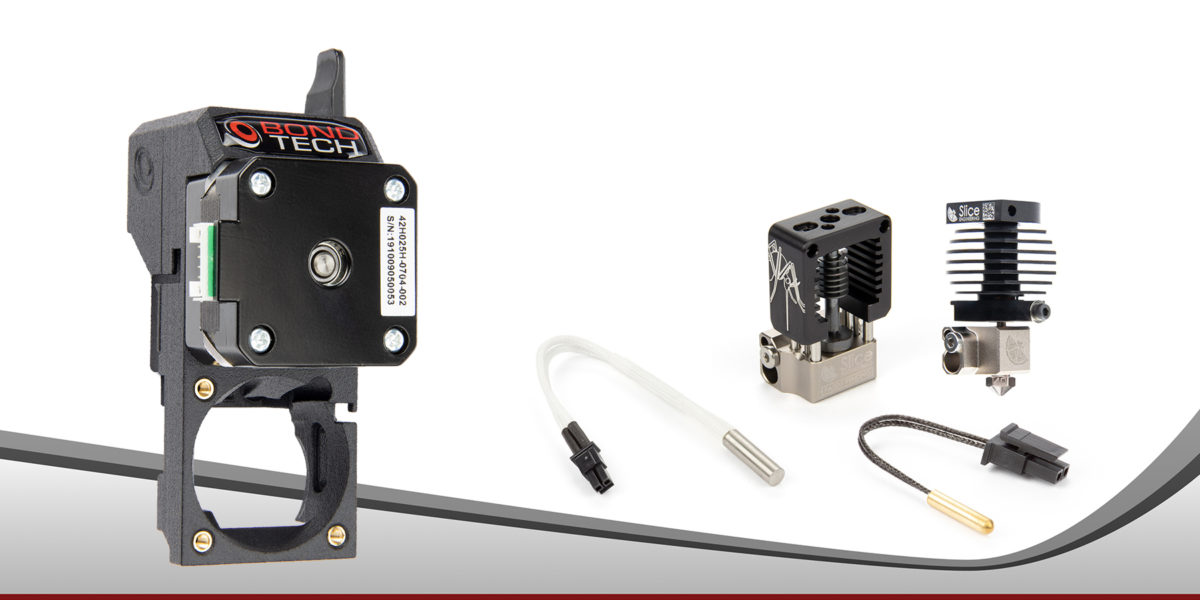

La actualización de la fase 4 sustituye el termistor y el cartucho calefactor por un termistor de 300 °C y un calefactor de 24 V y 50 W.
Principales características de la Fase 4
- Actualización de firmware necesaria
- Se pueden utilizar ventiladores originales Creality
- Sólo se pueden actualizar los modelos con alimentación de 24 V
- Esta actualización permite aumentar la temperatura de impresión hasta 300°C*.
- Al alcanzar temperaturas más altas, puede imprimir termoplásticos de grado de ingeniería como PA6, PAHT CF, Iglidur C210-PF, Adura X Nylon, Iglidur J260-PF, FluorX Kynar PVDF, Koltron G1 y muchos más.
*El DDX permite aumentar la temperatura máxima de la boquilla de las impresoras 3D compatibles Creality hasta 300°C utilizando estas actualizaciones de la FASE 4, que proporcionan un nuevo termistor, calentador y firmware. Sin embargo, no utilice boquillas a temperaturas superiores a 300°C.
Nota: Bondtech no es Creality. Ha habido pequeñas incoherencias en la producción de Creality, por lo que a veces los modelos pueden requerir soluciones diferentes o pequeños ajustes. Esté atento y preparado.
El firmware se puede actualizar con más de 625 configuraciones diferentes
Puede encontrar todos los detalles de la actualización del firmware aquí:
https://www.bondtech.se/knowledge-base/firmware-updates-for-creality3d/using-ddx/
Una solución step por step según sus necesidades
El DDX es, por tanto, una solución muy versátil que aporta mejoras desde la fase 1, y se creó específicamente para quienes desean transformar sus unidades Creality de Bowden a Direct Drive.
La filosofía principal de DDX comprende 3 principios:
- minimalismo
- versatilidad
- facilidad de instalación y mantenimiento
DDX añade lo menos posible al sistema y lo hace muy ligero, al tiempo que mantiene abiertas las opciones del usuario para futuras actualizaciones, lo que también contribuye a facilitar su configuración.
Dada la variedad de opciones de hardware de las familias Ender y CR y la variedad de requisitos de los usuarios y posibilidades de inversión, la solución de 4 pasos permite una actualización gradual.
Recapitulemos:
Phase 1 > Utilización del originalhotend Creality
Phase 2 > Actualización con bloque y Heat Break Copperhead™.
Phase 3 > Actualización completa a hotend Copperhead™ o Mosquito
Phase 4 > Actualización completa a Copperhead™ o Mosquito™ con cambio de termistor y cartucho calefactor.
¿Necesita asistencia técnica?
Puede encontrar guías sobre el extrusor Bondtech DDX paso a paso haciendo clic aquí:
https://support.bondtech.se/c/DDX_for_Creality.html
Si necesita más información, CONTACTE CON NOSOTROS
