Introducción
En el mundo de la impresión 3D, la obtención de resultados de alta calidad está estrechamente vinculada a la comprensión y aplicación de los conceptos de exactitud, precisión y tolerancia.
Estos términos, aunque a menudo se confunden, tienen significados distintos que influyen significativamente en el producto final.
En este artículo técnico, exploraremos estos conceptos en detalle y analizaremos cómo aplicarlos para optimizar sus impresiones 3D.
Definiciones: Exactitud, precisión y tolerancia
Precisión
La exactitud representa lo cerca que está una medición del valor real o ideal.
CADEn términos de impresión 3D, la precisión se refiere a lo cerca que una impresión refleja las dimensiones diseñadas en el modelo. Una alta precisión significa que la impresión se aproxima mucho a las especificaciones originales.
Por ejemplo, si el diseño requiere un agujero de 10 mm de diámetro, una impresora precisa creará un agujero muy cercano a este tamaño.
Precisión
La precisión mide la repetibilidad de las mediciones, es decir, la consistencia de los resultados.
En impresión 3D, la precisión se traduce en la capacidad de la impresora para producir resultados idénticos en impresiones sucesivas. CAD Incluso si las impresiones no son exactas en comparación con el modelo, una impresora precisa siempre producirá las mismas desviaciones.
Por ejemplo, si una impresora produce cada vez un agujero de 9,8 mm en lugar de uno de 10 mm, es precisa pero no exacta.
Tolerancia
La tolerancia es el margen de error aceptable definido por el usuario.
En el contexto de la impresión 3D, la tolerancia determina cuánto puede desviarse una impresión del valor ideal sin comprometer la funcionalidad o la estética de la pieza.
Por ejemplo, una tolerancia de ±0,2 mm puede ser aceptable para un juguete, pero no para un componente mecánico que debe encajar perfectamente con otras piezas.
Figura: Exactitud, precisión y tolerancia

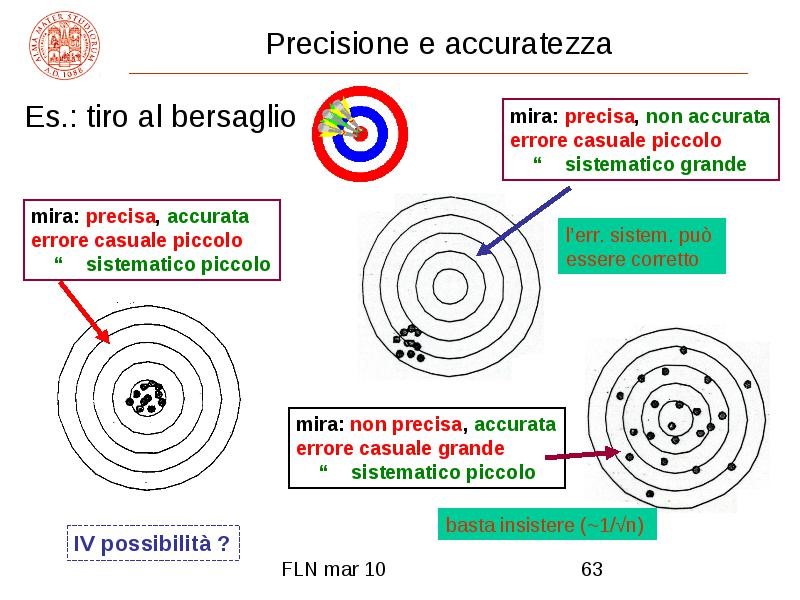

Analogía de la diana para explicar la exactitud y la precisión
La analogía del objetivo ayuda a visualizar mejor estos conceptos:
- Exacto y preciso: las mediciones se aproximan al valor real y entre sí.
Imagine una diana con todos los tiros cerca del centro.
- Preciso pero no exacto: Las mediciones están cerca unas de otras pero lejos del valor real.
Los disparos están agrupados pero lejos del centro del blanco.
- Preciso pero no exacto: Las mediciones están cerca del valor verdadero pero no son repetibles.
Los disparos están cerca del centro pero dispersos.
- Ni exacto ni preciso: las mediciones están lejos del valor real y son variables.
Los disparos están dispersos y lejos del centro del blanco.
Figura: Analogía del blanco para explicar la exactitud y la precisión
Aplicación en la impresión 3D
Precisión en la impresión 3D
Para garantizar una alta precisión en la impresión 3D, es esencial calibrar correctamente la impresora, asegurándose de que los ejes, el extrusor y el lecho de impresión están alineados con precisión.
La elección de los materiales es crucial; prefiera aquellos con pocos cambios dimensionales durante el enfriamiento para evitar deformaciones.
Además, optimizar los parámetros de impresión, como la temperatura, la velocidad y la altura de la capa, ayuda a reducir las discrepancias entre las dimensiones diseñadas y las finales.
CADUna calibración precisa y el uso de materiales apropiados mejoran la precisión de sus impresiones, garantizando que los productos finales reflejen las especificaciones del modelo .
Precisión en la impresión 3D
Para mejorar la precisión en la impresión 3D, es crucial mantener una temperatura constante del lecho de impresión para evitar deformaciones.
Una estructura de impresora rígida y bien montada reduce las vibraciones, garantizando la consistencia entre impresiones sucesivas.
Realizar un mantenimiento regular es igualmente importante: sustituir los componentes desgastados y lubricar los ejes para mantener la precisión de la máquina.
Una impresora bien mantenida y estable puede producir resultados consistentes y repetibles, esenciales para proyectos que requieren alta precisión.
Tolerancia en la impresión 3D
La gestión de las tolerancias en la impresión 3D es clave para adaptar las impresiones a los requisitos específicos del proyecto.
Defina claramente las tolerancias aceptables en función del uso final de la pieza; por ejemplo, los componentes mecánicos pueden requerir tolerancias más estrictas que los modelos estéticos.
Elija materiales y técnicas de impresión que respeten estas tolerancias, como el sinterizado láser para obtener resultados más precisos.
Considere también la posibilidad de utilizar técnicas de postprocesado, como el mecanizado CNC o el lijado, para afinar aún más las tolerancias y mejorar la calidad final de la pieza.
En resumen:
- Precisión: calibración de la impresora, elección de materiales con pocas variaciones dimensionales, optimización de los parámetros de impresión.
- Precisión: Estabilidad de la temperatura del lecho de impresión, diseño rígido de la máquina, mantenimiento regular.
- Tolerancia: Definición de tolerancias aceptables, elección de materiales y procesos adecuados, uso de técnicas de postprocesado para refinar las tolerancias.
Conclusión
Comprender y aplicar los conceptos de exactitud, precisión y tolerancia es esencial para explotar plenamente las capacidades de la impresión 3D.
Estos conceptos permiten optimizar la calidad de las impresiones, garantizando que cumplen los requisitos específicos del proyecto.
Con una buena comprensión de estos términos, los resultados de la impresión 3D pueden mejorar significativamente, dando lugar a productos finales más fiables y de alta calidad.
