Concluimos nuestro pequeño glosario de impresión 3D con estas últimas palabras. Hay muchos otros términos que no se han mencionado, pero a medida que nos adentremos en esta tecnología serán un poco más comprensibles.
R
Raft: un espesor de layer fuera de la base del objeto que se añade para limitar la probabilidad de que se produzca una deformación.

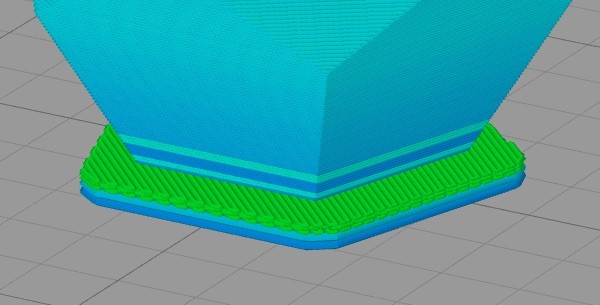

Raft - fuente simplify3d
Rapid prototyping: el proceso de creación de prototipos físicos directamente a partir de datos digitales.
Reverse engineering: crear una representación digital de un objeto físico para definir su forma, tamaño, interior y exterior. A continuación, se realiza mediante fabricación aditiva.
Resistencia a la flexión: la tensión (en MPa) en el momento de la rotura por flexión.

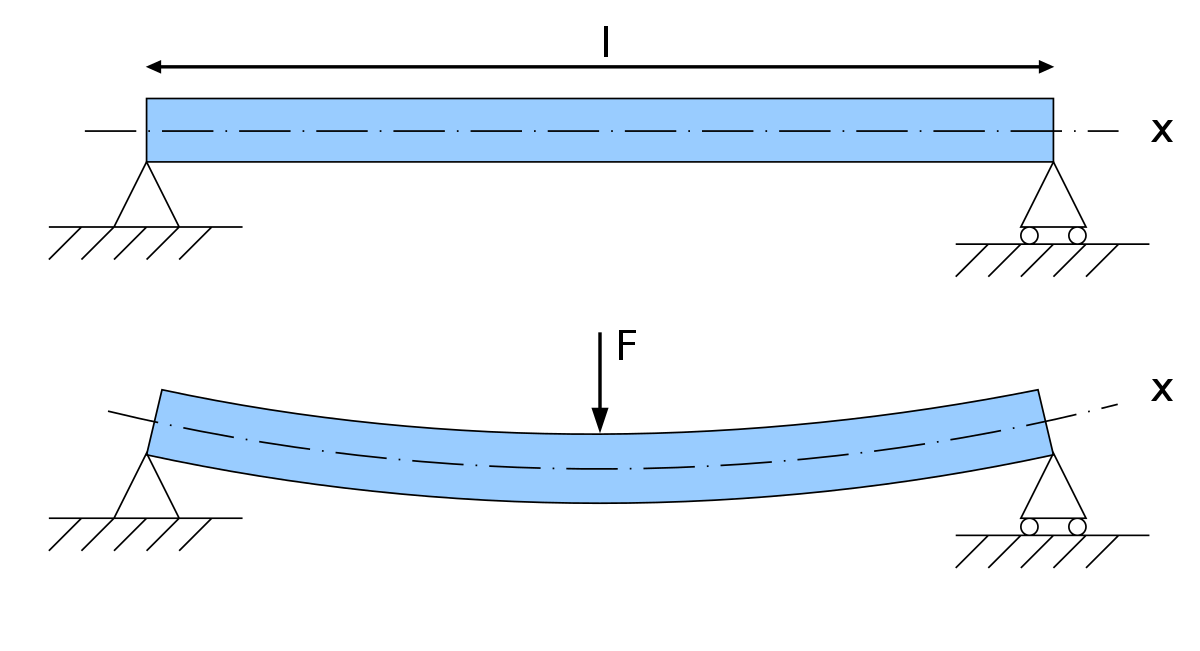

Flexión (mecánica) - fuente Wikipedia
Resistencia a la tracción: tensión (en MPa) a la que un material se fractura o se rompe cuando se somete a una carga de tracción.

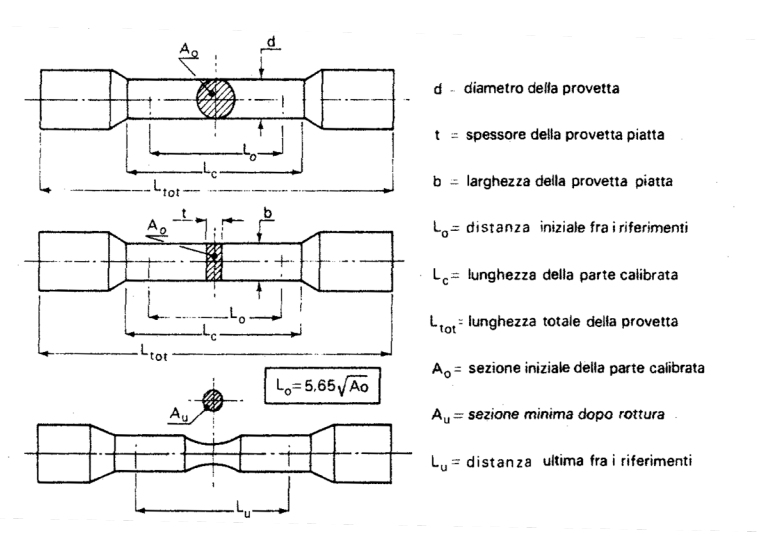

Resistencia a la tracción - fuente: Ballio, Mazzolani. Estructuras de acero
Relleno: normalmente representado como un porcentaje es un valor que muestra cuánto debe rellenarse un modelo sólido con el material moldeado. 100% de llenado significa que la pieza está completamente llena. Para que la impresión 3D sea más barata y rápida se utilizan diferentes rellenos.
Resolución de impresión: se refiere a la altura de layer utilizada para una impresión 3D. Cuanto menor sea la altura de la capa de construcción, mayor será la resolución del objeto final.
S
Escaneado 3D: proceso que captura la geometría de un objeto real y utiliza esos datos para producir un modelo 3D.

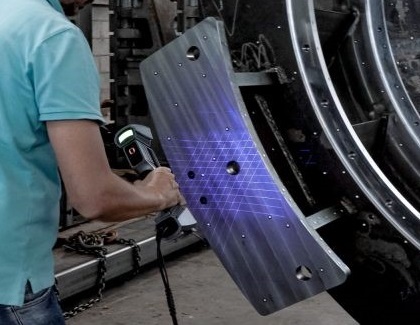

Escaneado 3D de gran formato con fotogrametría - fuente Shining3D
Sinterización: proceso de fusión de partículas para formar una masa sólida de material utilizando calor o presión sin fundirlo.
Sinterización directa de metales por láser (DMLS®): proceso aditivo por el que se construyen objetos metálicos directamente a partir de archivos CAD. Las piezas se construyen capa a capa mediante fusión local por láser de polvos metálicos con un tamaño de grano muy fino que permite la construcción con layer de hasta 20 micras.

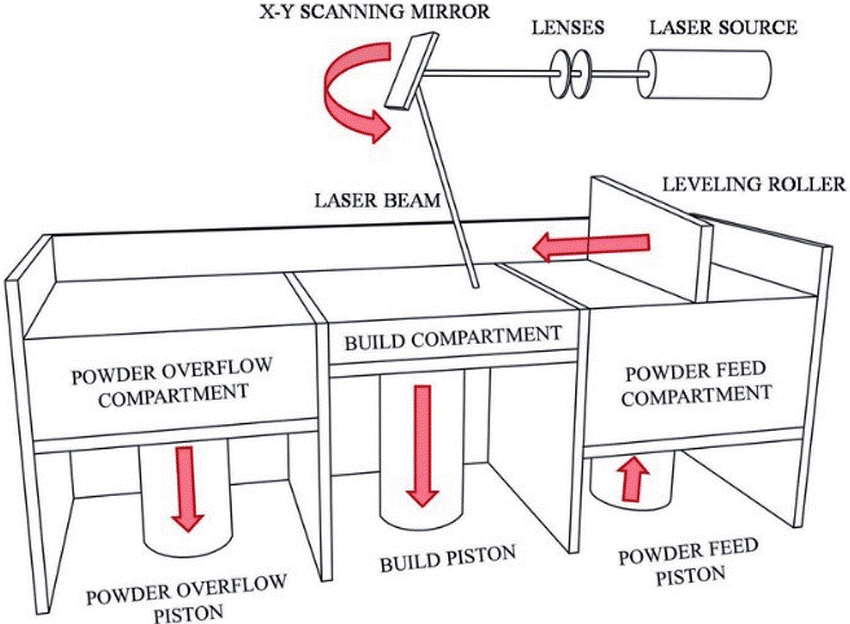

Proceso de impresión 3D DMLS - fuente DOI:10.5772/intechopen.89804
Sistemas aditivos: máquinas utilizadas para la fabricación aditiva.
Skirt: un layer externo a la base del objeto, pero no conectado, utilizado para limpiar la cabeza de la boquilla.

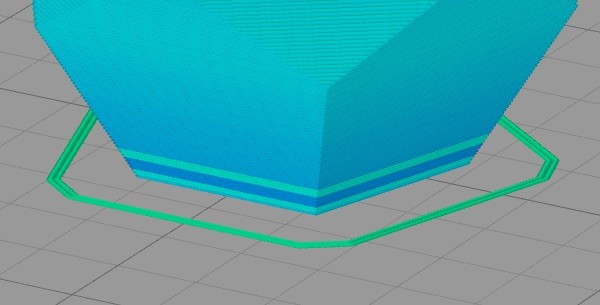

Skirt - fuente simplify3d
SLA: siglas de estereolitografía, un proceso que crea impresiones en 3D a partir de una resina líquida (fotopolímero) solidificando el material capa a capa mediante un láser.
Estereolitografía - fuente Wikipedia
SLS: abreviatura de Selective Laser Sintering, utiliza un láser para moldear y formar capas extremadamente finas de material en polvo fusionándolas o sinterizándolas capa a capa para crear una estructura sólida.
Selective Laser Sintering - fuente Wikipedia
Impresión 3D: el acto de utilizar una máquina de fabricación aditiva (impresora 3D) para producir un objeto sólido capa a capa (también denominada a veces fabricación aditiva).
Impresiónhueca: impresión en 3D que no es sólida y no contiene relleno. Los modelos huecos son mucho más rápidos y baratos de imprimir, pero tienen una resistencia muy baja.
Moldeo por inyección: el proceso de inyectar plástico líquido fundido en un molde. El plástico rellena las cavidades vacías del molde y se solidifica al enfriarse. A continuación, esta pieza acabada se expulsa del molde y el proceso se repite de nuevo.
Impresora 3D: máquina de fabricación aditiva que crea una forma sólida construyendo una capa cada vez.
STEP (STandard for the Exchange of Product model data - "Standards for Product Data Exchange"): es una norma que contiene un conjunto de reglas para la integración, presentación e intercambio de datos (por vía informática). Puede utilizarse para transferir datos entre los siguientes sistemas: CAD CAM.
STL (STereo Lithography interface format o acrónimo de "Standard Triangulation Language"): es un formato de archivo, binario o ASCII, creado para el software de estereolitografía CAD. Se utiliza en la creación rápida de prototipos (rapid prototyping) a través del software CAD.
Sustrato: es el material adicional impreso durante una impresión 3D que permite imprimir con éxito un diseño con geometrías complejas. El sustrato es necesario para imprimir con éxito salientes y puentes, y se retira y desecha durante el postprocesado.
T
Tanque (o depósito): indica la zona donde se encuentra la resina antes de ser curada en el proceso SLA.

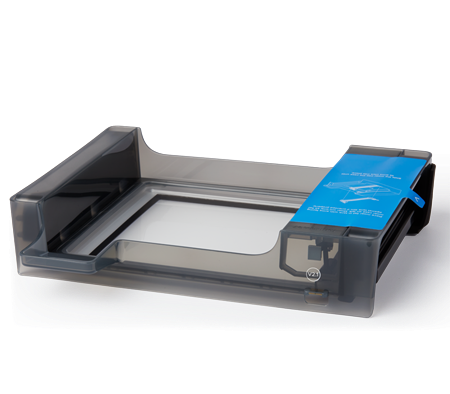

Ejemplo de Resin tank - fuente Formlabs
Temperatura de transición vítrea: intervalo de temperatura en el que un material pasa de una consistencia dura y vítrea a una consistencia fluida.
Tiempo de impresión: el tiempo total que tarda una impresora 3D en completar la producción del objeto elegido.
Termoplástico: material plástico que se vuelve flexible o moldeable por encima de una temperatura determinada y se solidifica tras enfriarse.
Cabezal de impresión: la parte de una impresora 3D donde se extruye el material.
U
Boquilla (nozzle): la parte de una impresora 3D desde la que se extruye el material.
Nozzle varios modelos - fuente e3D
V
Velocidad de impresión: la velocidad a la que se mueve el cabezal de impresión, normalmente se mide en mm / s.
Volumen de impresión: el tamaño máximo posible en el que puede imprimir una impresora 3D.
W
Wall thickness: el grosor de la pared, generalmente asociado al grosor mínimo, es decir, el tamaño más fino que se puede imprimir para que el modelo no se colapse. Varía en función de la tecnología.
Wall Thickness - fuente Formlabs
Warping: Un defecto en la impresión 3D. El warping se produce cuando un objeto se enfría después de la impresión. El enfriamiento provoca una contracción y esta contracción provoca tensiones a lo largo de las superficies laterales del objeto. Cuanto más rapido el enfriamiento, mayor será la tensión sobre el objeto.
Warping - fuente Simplify3D
