Introducción
La impresión 3D es una tecnología que ha revolucionado el mundo de la fabricación y la creación de prototipos. Elegir el proceso de impresión 3D adecuado es crucial para el éxito de su proyecto, ya que influye en aspectos como el coste, la calidad y el tiempo de producción.
Esta guía explora los principales criterios para seleccionar el proceso de impresión 3D más adecuado para las diferentes necesidades, analizando en detalle las características del material, la funcionalidad requerida, la estética deseada y los volúmenes de producción.
Selección del proceso de impresión por material
Tipos de materiales de impresión 3D
Los materiales para la impresión 3D pueden clasificarse principalmente en tres categorías:
- Polímeros (plásticos): Divididos en termoplásticos, como ABS, PLA, PETG, y termoestables. Los polímeros termoplásticos son conocidos por su resistencia y flexibilidad, lo que los hace ideales para aplicaciones funcionales. Los termoestables, en cambio, se utilizan cuando se requiere un acabado superficial de alta calidad.
- Metales: acero inoxidable, aluminio, titanio y otras aleaciones. Los metales se eligen para aplicaciones que requieren gran resistencia mecánica y precisión.
- Otros materiales: como la cerámica y los materiales compuestos, utilizados en aplicaciones específicas que requieren propiedades mecánicas, térmicas o estéticas especiales.
Procesos de impresión por material
Cada material es compatible con tecnologías de impresión específicas:
- Filamentos: Fused Deposition Modeling Utilizados principalmente en el proceso (FDM). Este proceso es adecuado para crear prototipos funcionales y piezas mecánicas con polímeros termoplásticos.
- Selective Laser Sintering Polvos: Se utilizan en tecnologías como (SLS) y Sinterizado Directo de Metal por Láser (DMLS). Estos procesos son ideales para metales y polímeros, ya que ofrecen una gran precisión y resistencia mecánica.
- Resinas: Se utilizan en procesos como la estereolitografía (SLA) y el procesamiento digital de la luz (DLP). Las resinas se eligen para aplicaciones que requieren alta resolución y acabados superficiales detallados.
Comparación de procesos de impresión
Cuando varias tecnologías pueden utilizar el mismo material, es esencial comparar los costes, los tiempos de producción y las propiedades finales del objeto impreso.
Por ejemplo, mientras que la técnica FDM puede ser más barata para prototipos sencillos, SLS o SLA pueden ofrecer mejores propiedades mecánicas y acabados superficiales para aplicaciones más complejas.

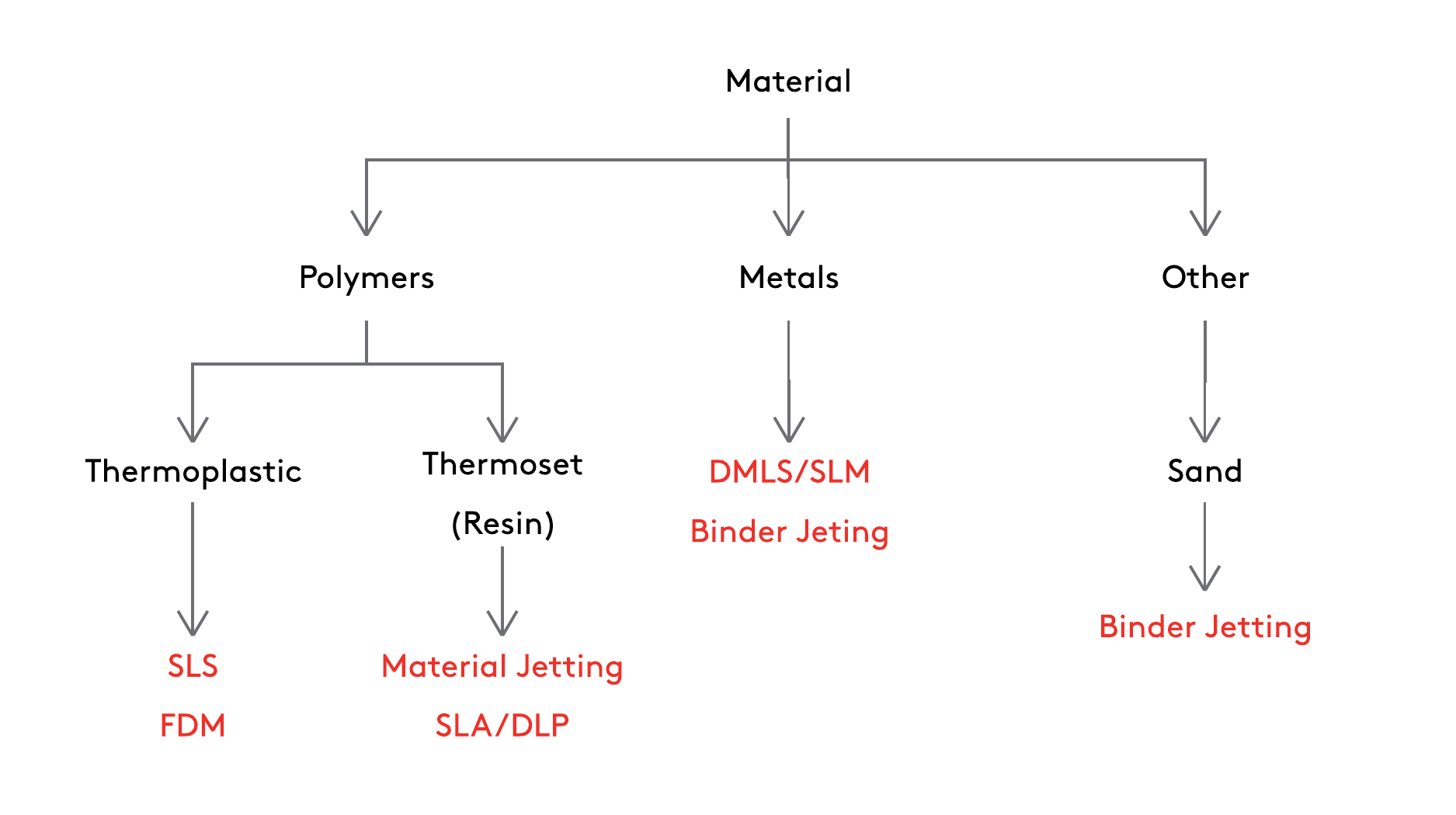

Figura: Selección del proceso de impresión por material ©3DHUBS
Selección del proceso de impresión por funcionalidad
Prioridad del proyecto: funcionalidad frente a estética
La selección del proceso de impresión 3D debe tener en cuenta si la prioridad del proyecto es la funcionalidad o la apariencia estética del objeto:
- Polímeros termoplásticos: Ideales para aplicaciones funcionales por su resistencia y flexibilidad. Se utilizan habitualmente en sectores como la ingeniería y la producción industrial.
- Termoestables: Más adecuados para objetos con elevados requisitos estéticos, como joyas o modelos de presentación, debido a su capacidad para lograr acabados superficiales de alta calidad.
Diagramas de flujo para la selección de procesos
Un diagrama de flujo puede ayudar a identificar el proceso de impresión 3D más adecuado en función de los requisitos comunes de diseño de piezas funcionales y prototipos. Estas herramientas visuales permiten tomar decisiones rápidas en función de criterios clave como la resistencia, la flexibilidad, la precisión y el acabado superficial.

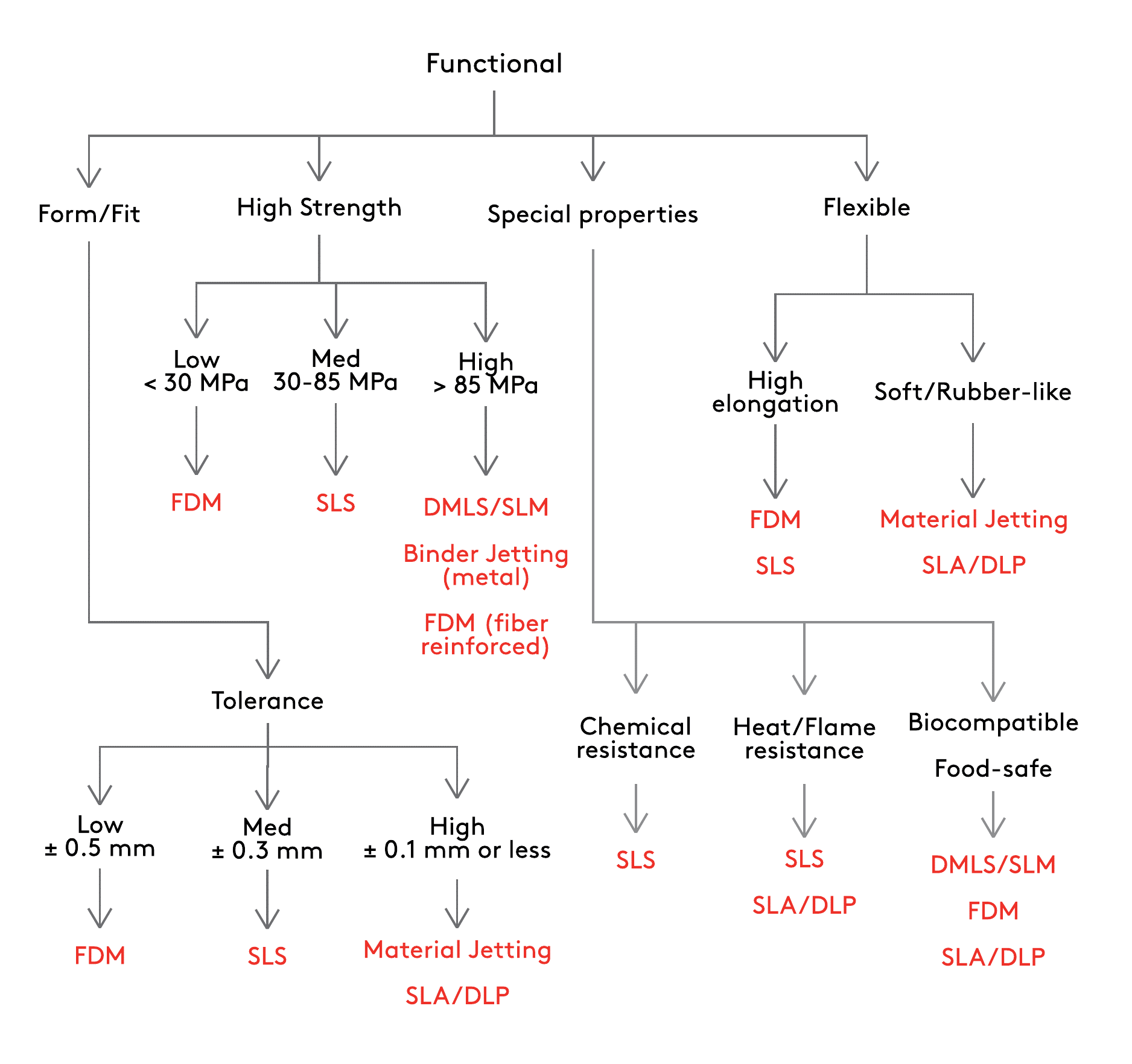

Figura: Selección del proceso de impresión por funcionalidad ©3DHUBS
Selección del proceso de impresión por aspecto
Características estéticas
Cuando el aspecto visual es el objetivo principal del modelo 3D, la elección del proceso de impresión debe tener en cuenta las características estéticas deseadas, como:
- Resolución: La capacidad de un proceso para imprimir detalles finos. SLA y DLP ofrecen resoluciones muy altas en comparación con otros procesos.
- Calidad de la superficie: El acabado de la superficie es fundamental para los modelos de presentación y los productos de consumo. Tecnologías como SLA y Material Jetting ofrecen superficies lisas y detalladas.
- Colores y transparencias: algunos procesos permiten imprimir en varios colores o con materiales transparentes, útiles para aplicaciones artísticas o de diseño.

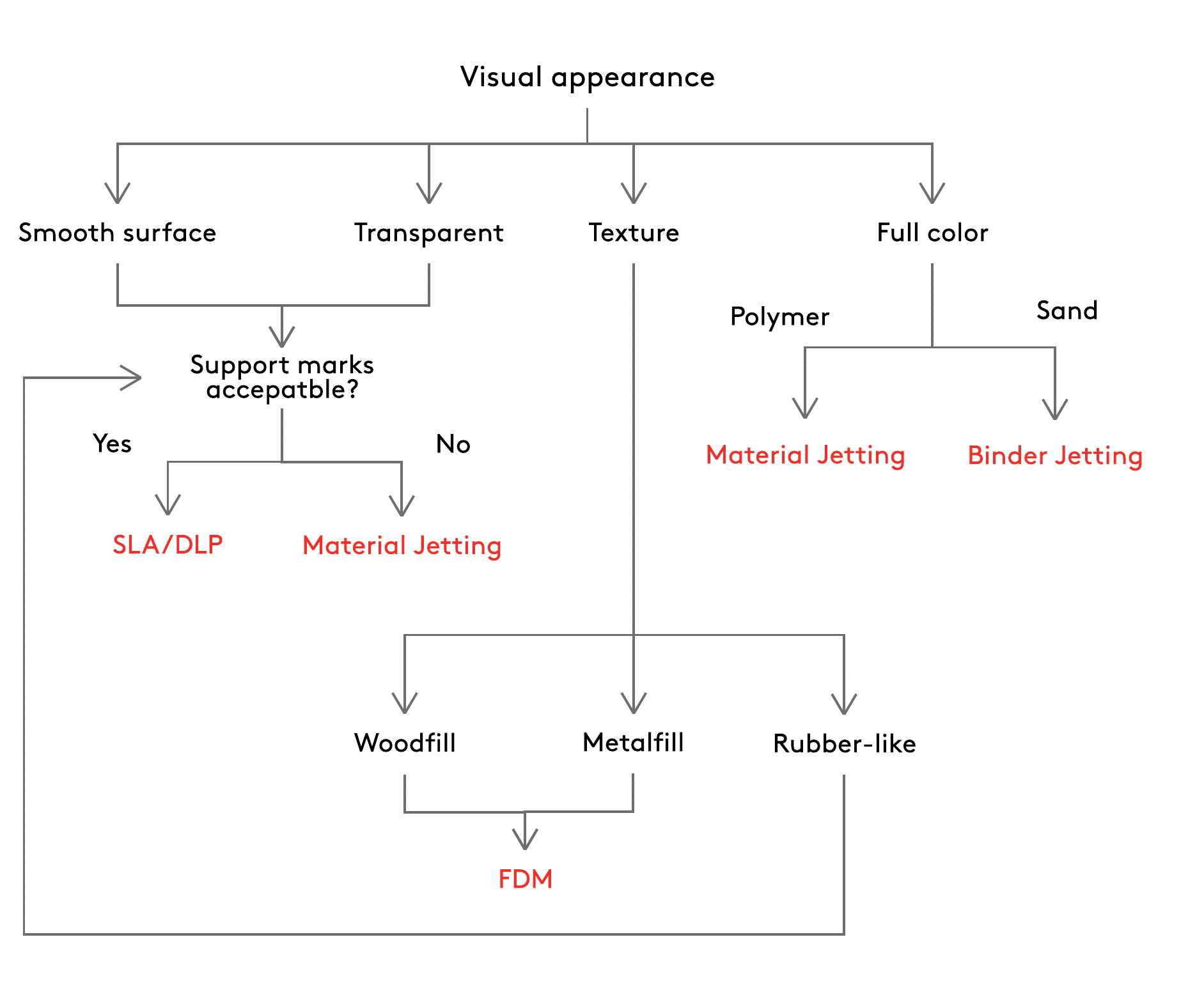

Figura: Selección del proceso de impresión por aspecto ©3DHUBS
Selección del proceso de impresión por producción
Precisión dimensional y repetibilidad
La precisión dimensional y la repetibilidad son fundamentales para garantizar que las piezas fabricadas se ajustan a las especificaciones del diseño. Procesos como SLS y DMLS ofrecen una gran precisión y son ideales para componentes mecánicos que requieren tolerancias estrechas.
Dimensiones de construcción
Las dimensiones de construcción determinan el tamaño máximo de la pieza que puede fabricarse. Tecnologías como FDM y SLS ofrecen grandes tamaños de construcción, mientras que SLA y DLP se limitan a tamaños más pequeños pero con mayor detalle.
Necesidad de estructuras de soporte
Las estructuras de soporte son necesarias para imprimir geometrías complejas y pueden afectar a la libertad de diseño:
- SLS: no requiere soportes, lo que permite una mayor libertad de diseño.
- FDM con soportes disolubles: Ofrece la posibilidad de crear estructuras complejas que pueden retirarse fácilmente tras la impresión.
- Material Jetting: Utiliza soportes que pueden retirarse fácilmente, lo que hace que este proceso sea ideal para modelos detallados.
Comparación de la impresión 3D y el mecanizado CNC
Mecanizado CNC
El mecanizado CNC (control numérico por ordenador) es un proceso de fabricación sustractivo que ofrece numerosas ventajas:
- Excelente repetibilidad: Adecuado para producción de volumen medio a alto.
- Alta precisión: Ideal para piezas que requieren tolerancias estrechas.
- Amplia gama de materiales: Incluidos metales, plásticos y materiales compuestos.
- Diversos acabados superficiales: Posibilidad de obtener superficies lisas y precisas, esenciales para aplicaciones industriales y de ingeniería.
Figura: Fabricación sustractiva ©3DHUBS
Fabricación aditiva (impresión 3D)
La fabricación aditiva, o impresión 3D, crea piezas añadiendo material capa a capa. Este método presenta varias ventajas:
- Costes iniciales reducidos: No requiere ningún equipo especial aparte de la propia impresora.
- Flexibilidad de diseño: Permite crear geometrías complejas que serían difíciles o imposibles de realizar con el mecanizado sustractivo.
- Creación rápida de prototipos: Permite fabricar y probar prototipos en muy poco tiempo, lo que acelera el proceso de desarrollo del producto.
Figura: Additive Manufacturing ©3DHUBS
Consideraciones finales
La elección entre impresión 3D y mecanizado CNC depende de varios factores específicos del proyecto, entre los que se incluyen:
- Requisitos funcionales y estéticos: Necesidad de alta precisión, resistencia mecánica o acabados superficiales.
- Tamaño de la producción: volúmenes de producción desde prototipos únicos hasta producción en serie.
- Material utilizado: compatibilidad del material con el proceso elegido.
- Presupuesto disponible: los costes asociados a cada proceso, incluidos los costes iniciales y de funcionamiento.
Comprender las características y limitaciones de cada proceso es esencial para tomar una decisión informada y optimizar el resultado final.
Elegir el proceso de producción correcto puede mejorar significativamente la calidad del producto, reducir los costes y acelerar el plazo de comercialización.
©3DHUBS
