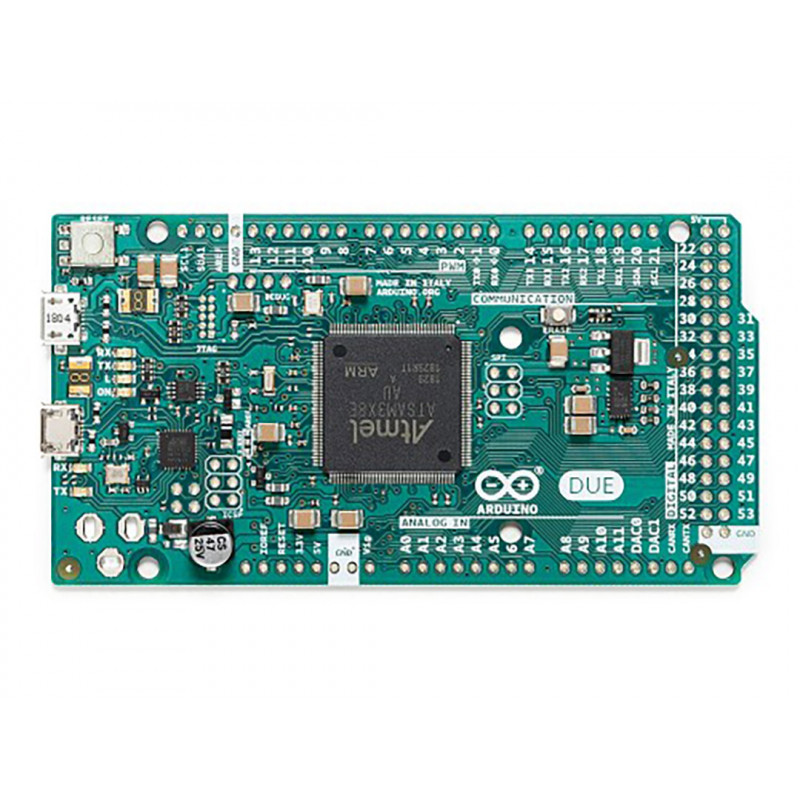

ARDUINO DUE SIN CABEZAS es una placa de microcontrolador basada en la CPU Atmel SAM3X8E ARM Cortex-M3. Es la primera placa Arduino basada en un microcontrolador ARM de 32 bits. Dispone de 54 pines de entrada/salida digital (de los cuales 12 pueden utilizarse como salidas PWM), 12 entradas analógicas, 4 UART (puertos serie por hardware), un reloj de 84 MHz, una conexión USB compatible con OTG, 2 DAC (digital a analógico), 2 TWI, un conector de alimentación, un cabezal SPI, un cabezal JTAG, un botón de reset y un botón de borrado.
Aviso: a diferencia de la mayoría de las placas Arduino, la placa Arduino Due funciona a 3,3 V. La tensión máxima que pueden tolerar los pines de E/S es de 3,3V. Aplicar tensiones superiores a 3,3V a cualquier pin de E/S puede dañar la placa.
La placa contiene todo lo necesario para soportar el microcontrolador; basta con conectarla a un ordenador con un cable micro-USB o alimentarla con un adaptador AC/DC o una batería para empezar. El Arduino Due es compatible con todas las Arduino Shields que funcionan a 3,3V y son compatibles con el pin out de Arduino 1.0.
Arduino Due sigue el pin out 1.0:
TWI: pines SDA y SCL cerca del pin AREF.
IOREF: permite acoplar una pantalla con la configuración correcta para que coincida con la tensión proporcionada por la placa. Esto permite que el escudo sea compatible con una placa de 3,3V como las placas Due y AVR que funcionan a 5V.
Hay una clavija desconectada, reservada para un uso futuro.
