- Detalles del producto
- Descripción

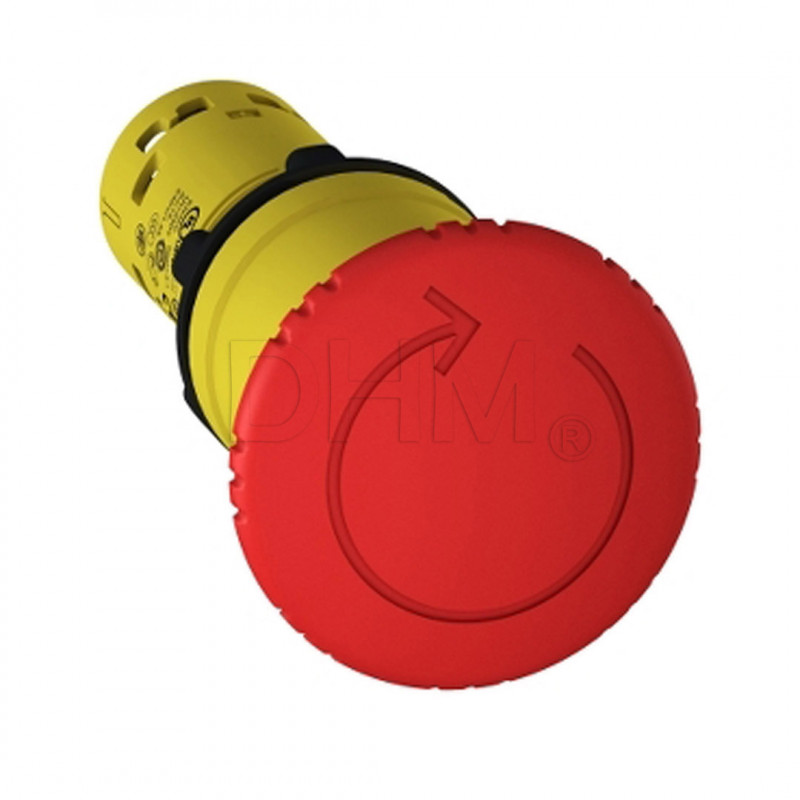

El pulsador rojo de parada de emergencia Harmony XB7 de Schneider Electric mide 40 mm, funciona con un mecanismo de bloqueo "girar para desbloquear" y utiliza terminales de tornillo. Está equipado con 2 contactos NC y una virola de plástico. Este pulsador de parada/apagado de emergencia, también conocido como componente único EMS (parada de emergencia de la máquina) y EMO (apagado de emergencia), se puede instalar fácilmente en un orificio estándar de 22 mm de diámetro y se puede conectar con conexiones roscadas sencillas. Se distingue claramente a distancia gracias a su color brillante y a su llamativa forma de seta. Gracias a su grado de protección IP65, es resistente a golpes y vibraciones y está protegido contra la entrada de polvo y líquidos.
- Virola de plástico y monolítica
- Diseñado para encajar en un orificio estándar de 22 mm para garantizar la compatibilidad en la maquinaria existente
- El amplio rango de temperaturas de funcionamiento, de -25°C a 70°C, garantiza la versatilidad de uso IP65
- Producto respetuoso con el medio ambiente
Contenido del envase: 1 x Pulsador de parada de emergencia Ø22 - rojo - cabeza de seta Ø40 - rotaz de liberación - 1 NA+1 NC
- Read more
Presentación
- Gama de producto: Harmony XB7
- Tipo de producto: Pulsador de parada de emergencia
- Nombre del dispositivo: XB7
- Diámetro de montaje: 22 mm
- Forma de la cabeza: Circular
- Tipo de accionamiento: Pestillo mecánico
- Rearme: Girar para desbloquear
- Tipo de operador: Seta roja Ø 40, sin marca
- Composición y tipo de contactos: 1 NA + 1 NC
- Conexiones - terminales: Terminales de tornillo, <= 2 x 1,5 mm² con extremo de cable según IEC 60947-1 / Terminales de tornillo, 1 x 0,34...2 x 2,5 mm² sin extremo de cable según IEC 60947-1
- Presentación del dispositivo: Producto de una sola pieza
Características técnicas
- CADAnchura total : 40 mm
- CADAltura total : 40 mm
- CADProfundidad total : 72 mm
- Descripción Terminales ISO nº 1: (13-14)NA / (21-22)NC
- Peso neto: 0,035 kg
- Montaje del dispositivo: Orificio de fijación - diámetro: 22,5 mm 22,3 +0,4/0 según IEC 60947-1
- Distancia de fijación: >= 30 x 40 mm (panel portante) Metal - grosor: 1...6 mm / >= 30 x 40 mm (panel portante) Plástico - grosor: 2...6 mm
- Tipo de fijación: tuerca de fijación bajo el cabezal: 2...2,4 Nm
- Funcionamiento de los contactos: Acción brusca
- Uso de los contactos: Estándar
- Apertura positiva: Según IEC 60947-5-1 apéndice K
- Vida mecánica: 100000 ciclos
- Par de apriete: 0,8...1,2 Nm según IEC 60947-1
- Forma de la cabeza (tornillo): cabeza Phillips compatible con destornillador JIS nº 1 / cabeza Phillips compatible con destornillador Philips nº 1 / cabeza Phillips compatible con destornillador pozidriv nº 1 / ranurado compatible con placa de destornillador Ø 4 mm / ranurado compatible con placa de destornillador Ø 5,5 mm
- Protección contra cortocircuitos: fusible de cartucho de 4 A tipo gG según IEC 60947-5-1
- Tensión nominal de aislamiento [Ui]: 250 V (grado de contaminación 3) según IEC 60947-1
- Tensión nominal soportada a impulsos [Uimp]: 4 kV según IEC 60947-1
- Corriente nominal de servicio [Ie]: 0,1 A a 250 V, DC-13, R300 según CEI 60947-5-1 / 0,22 A a 125 V, DC-13, R300 según CEI 60947-5-1 / 0,75 A a 240 V, AC-15, C300 según CEI 60947-5-1 / 1,5 A a 120 V, AC-15, C300 según CEI 60947-5-1
- Resistencia eléctrica: 1000000 ciclos, DC-13, 0,3 A a 24 V, rango de funcionamiento <216000 ciclos/m, factor de carga: 0,5 según IEC 60947-5-1 apéndice C / 1000000 ciclos, AC-15, 0,03 A a 230 V, rango de funcionamiento <216000 ciclos/m, factor de carga 0,5 según IEC 60947-5-1 apéndice C / 1000000 ciclos, AC-15, 0,09 A a 240 V, rango de funcionamiento <108000 ciclos/m, factor de carga: 0,5 según IEC 60947-5-1 apéndice C
- Fiabilidad eléctrica: Λ < 5 x 10exp(-7) a 17 V y 5 mA según IEC 60947-5-4
Entorno
- Tratamiento de protección: TH
- Temperatura de almacenamiento: -40...70 °C
- Temperatura ambiente: -25...70 °C
- Clase de protección contra descargas eléctricas: Clase II según IEC 60536
- Grado de protección IP: IP20 según IEC 60529 (parte trasera) / IP65 según IEC 60529 (parte delantera)
- NEMA NEMA NEMA Grado de protección : 12 conforme a UL 50 / 3 conforme a UL 50
- Normas de referencia: IEC 60947-5-5 / UL 508 / IEC 60947-5-1 / CSA C22.2 No 14 / IEC 60364-5-53 / IEC 60204-1 / ISO 13850
- Certificaciones de producto: GOST / CCC
- Resistencia a las vibraciones: 5 gn (F= 2...500 Hz) según IEC 60068-2-6
- Resistencia a los golpes: 15 gn (duración = 11 ms) para aceleración de media onda sinusoidal según IEC 60068-2-27
Para más información, póngase en contacto con nosotros.
El artículo que reciba puede diferir en algunas características del que aparece en la foto, dependiendo del lote de producción. A pesar de ello, la funcionalidad se mantiene. - Questions(FAQs)
