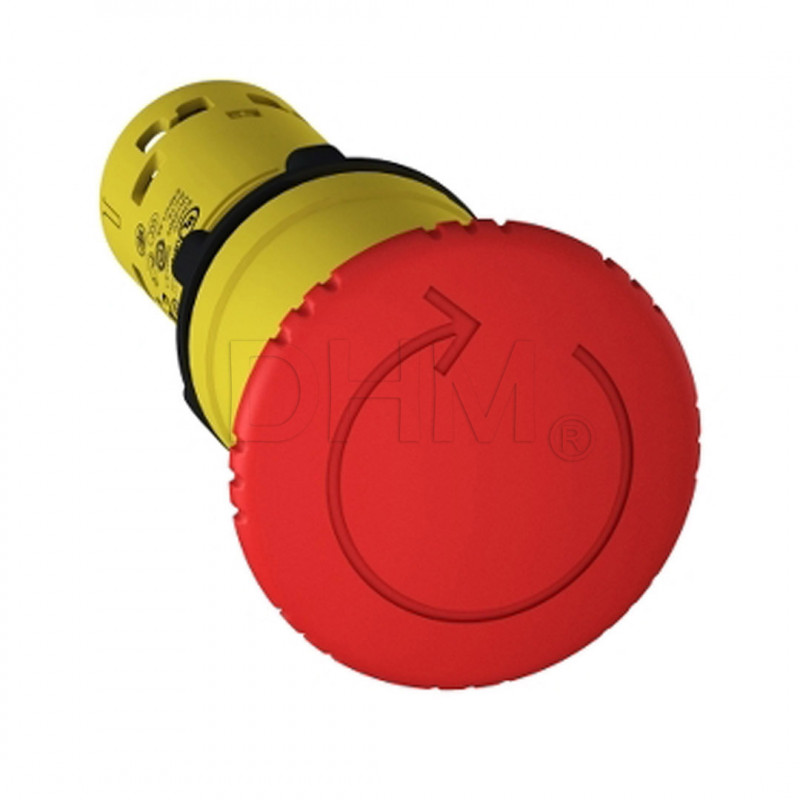

Pulsador de emergencia Ø22 - rojo - cabeza seta Ø40 - desbloqueo rotaz. - 2 NC Schneider Electric

Presentación

• Gama de producto: Harmony XB7
• Tipo de producto: Pulsador de parada de emergencia
• Nombre del dispositivo: XB7
• Diámetro de montaje: 22 mm
• Forma de la cabeza: Circular
• Tipo de accionamiento: Pestillo mecánico
• Rearme: Girar para desbloquear
• Tipo de operador: Seta roja Ø 40, sin marcar
• Composición y tipo de contactos: 2 NC
• Conexiones - terminales: Terminales de tornillo, <= 2 x 1,5 mm² con extremo de cable según IEC 60947-1 / Terminales de tornillo, 1 x 0,34...2 x 2,5 mm² sin extremo de cable según IEC 60947-1
• Presentación del dispositivo: Producto de una sola pieza

Características técnicas

• Anchura total CAD: 40 mm
• Altura total CAD: 40 mm
• Profundidad total CAD: 72 mm
• Descripción de los terminales ISO nº 1: (13-14)NA / (21-22)NC
• Peso neto: 0,035 kg
• Montaje del dispositivo: Orificio de fijación - diámetro: 22,5 mm 22,3 +0,4/0 según IEC 60947-1
• Distancia de fijación: >= 30 x 40 mm (panel portante) Metal - grosor: 1...6 mm / >= 30 x 40 mm (panel portante) Plástico - grosor: 2...6 mm
• Tipo de fijación: tuerca de fijación bajo el cabezal: 2...2,4 Nm
• Funcionamiento de los contactos: Acción brusca
• Uso de los contactos: Estándar
• Apertura positiva: Según IEC 60947-5-1 apéndice K
• Vida mecánica: 100000 ciclos
• Par de apriete: 0,8...1,2 Nm según IEC 60947-1
• Forma de la cabeza (tornillo): cabeza Phillips compatible con destornillador JIS nº 1 / cabeza Phillips compatible con destornillador Philips nº 1 / cabeza Phillips compatible con destornillador pozidriv nº 1 / ranurado compatible con placa de destornillador Ø 4 mm / ranurado compatible con placa de destornillador Ø 5,5 mm
• Protección contra cortocircuitos: fusible de cartucho de 4 A tipo gG según IEC 60947-5-1
• Tensión nominal de aislamiento [Ui]: 250 V (grado de contaminación 3) según IEC 60947-1
• Tensión nominal soportada a impulsos [Uimp]: 4 kV según IEC 60947-1
• Corriente nominal de servicio [Ie]: 0,1 A a 250 V, DC-13, R300 según CEI 60947-5-1 / 0,22 A a 125 V, DC-13, R300 según CEI 60947-5-1 / 0,75 A a 240 V, AC-15, C300 según CEI 60947-5-1 / 1,5 A a 120 V, AC-15, C300 según CEI 60947-5-1
• Resistencia eléctrica: 1000000 ciclos, DC-13, 0,3 A a 24 V, rango de funcionamiento <216000 ciclos/m, factor de carga: 0,5 según IEC 60947-5-1 apéndice C / 1000000 ciclos, AC-15, 0,03 A a 230 V, rango de funcionamiento <216000 ciclos/m, factor de carga 0,5 según IEC 60947-5-1 apéndice C / 1000000 ciclos, AC-15, 0,09 A a 240 V, rango de funcionamiento <108000 ciclos/m, factor de carga: 0,5 según IEC 60947-5-1 apéndice C
• Fiabilidad eléctrica: Λ < 5 x 10exp(-7) a 17 V y 5 mA según IEC 60947-5-4

Entorno

• Tratamiento de protección: TH
• Temperatura de almacenamiento: -40...70 °C
• Temperatura ambiente: -25...70 °C
• Clase de protección contra descargas eléctricas: Clase II según IEC 60536
• Grado de protección IP: IP20 según IEC 60529 (parte trasera) / IP65 según IEC 60529 (parte delantera)
• Grado de protección NEMA: NEMA 12 conforme a UL 50 / NEMA 3 conforme a UL 50
• Normas de referencia: IEC 60947-5-5 / UL 508 / IEC 60947-5-1 / CSA C22.2 No 14 / IEC 60364-5-53 / IEC 60204-1 / ISO 13850
• Certificaciones de producto: GOST / CCC
• Resistencia a las vibraciones: 5 gn (F= 2...500 Hz) según IEC 60068-2-6
• Resistencia a los golpes: 15 gn (duración = 11 ms) para aceleración de media onda sinusoidal según IEC 60068-2-27
