Duet 3 Toolboard 1LC v1.3 - Distancia entre orificios para E3D Hemera XS

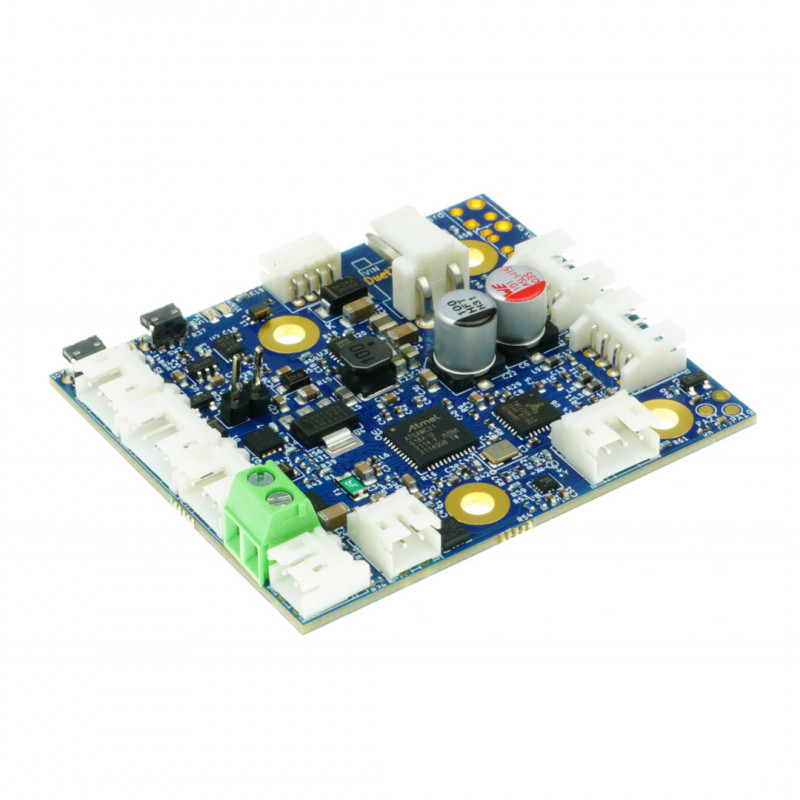

La Duet 3 Toolboard es una placa de expansión con conexión CAN-FD para la placa base Duet 3 diseñada para proporcionar un control total para un extrusor adicional. El motor paso a paso, el calentador, el sensor de temperatura, los ventiladores, Z-probe y el sensor de monitorización del filamento pueden conectarse a la Toolboard 1LC. De este modo, sólo los cables CAN-FD y de alimentación vuelven a la placa base Duet3 (o a la placa de distribución de herramientas).

He aquí un resumen de las principales características:
- Procesador ARM Cortex M0 + funcionando a 48MHz
- Un stepper driver TMC2209 con detección de bloqueo y stealthChop. Corriente de salida máxima 2A pico, 1,4 A RMS
- Una salida de corriente media para el calentador del extrusor, corriente máxima 5A
- Una salida de ventilador de 3 hilos a 12V (también acepta un ventilador de 2 hilos)
- Una salida de ventilador de 4 hilos a 12V (también acepta un ventilador de 2 hilos)
- Dos entradas de termistor o PT1000. Una utiliza un ADC de 16 bits para lectura de alta resolución de sensores PT1000.
- Un conector para sensor de filamento de 3 pines (por ejemplo, monitor de filamento láser Duet).
- Un conector para sonda Z.
- Dos pulsadores y LED de indicación
- Entrada de alimentación de 12 a 32 V.
- Reguladores de tensión en la placa: 12V, 5V y 3.3V
- CAN-FD se conecta a la placa base Duet3, a la Toolboard o a las tarjetas de expansión

Duet 3 Toolboard 1LC también incluye un paquete de cables:

- 4 vías JST ZH cola 150mm con enchufe (CAN in)
- Conector JST PH
- Terminales de crimpado

Más detalles aquí: https://duet3d.dozuki.com/Wiki/Duet_3_Tool_Board
