Duet3D Codificador magnético - Codificador magnético para motores stepper

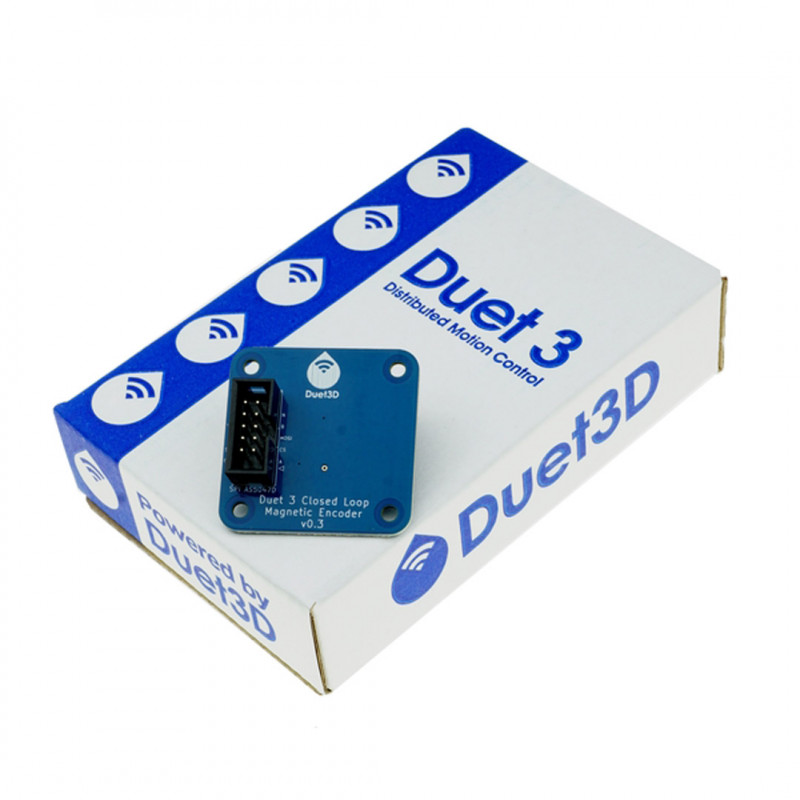

El codificador magnético Duet3D detecta la posición y la rotación del motor utilizando un sensor de efecto Hall para detectar la rotación de un imán de disco fijado al eje del motor en la parte trasera. Compatible con las ampliaciones 1HCL de Duet 3.

Se suministra con un cable plano de 150 mm y un juego de arandelas de nailon para permitir un montaje correcto en la parte trasera de la mayoría de los motores Nema17.

Se necesitan tornillos de recambio (más largos) para el montaje en la parte trasera de la mayoría de los motores Nema17, que no se suministran ya que la longitud depende del modelo de motor.

Especificaciones técnicas

• Sensor rotativo magnético de 14 bits en el eje
• Número máximo de revoluciones soportadas por el sensor 14500
• Suministrado con un imán de 4 mm de espesor y 6 mm de diámetro
• Salida SPI para comunicación con un controlador Duet 3 Expansion 1HCL
• Funcionamiento a 3,3 V - compatible con el controlador Duet 3 Expansion 1HCL (puede modificarse para funcionamiento a 5 V para otras aplicaciones.
• Compatible con todos los motores NEMA17 cuyo eje trasero no sobresalga más de 3,5 mm de la parte trasera del motor. Si el eje trasero sobresale de la parte trasera del motor, se requerirá una solución de montaje que mantenga el sensor aproximadamente a 1 mm del imán montado en el eje.
• También puede utilizarse con motores con brida NEMA23 y otros tamaños: Para utilizar el codificador magnético Duet 3 con otros motores, necesitará un sistema/placa de montaje (este adaptador no se suministra con la placa) que mantenga el codificador alineado con el centro del eje del motor.
