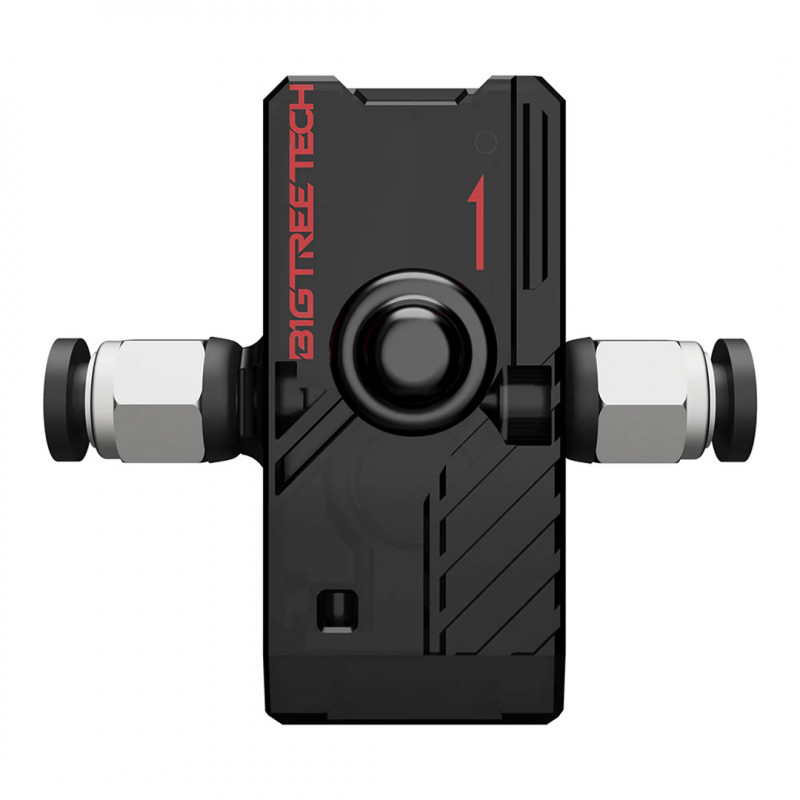

Smart El módulo de detección de filamentoV2.0 de BTT es un sensor de filamento universal para impresoras 3D FDM.
El SFS V2.0 es un sensor de filamento inteligente que mejora la fiabilidad de la impresión 3D con un sensor fotoeléctrico de alta precisión, capaz de detectar problemas como el agotamiento del filamento, los nudos y los atascos.
Características principales
- El SFS V2.0 es bidireccional, sin restricciones en cuanto a la dirección del filamento, lo que ofrece a los usuarios una mayor flexibilidad durante la instalación.
- Detecta errores de extrusión causados por agotamiento del filamento, obstrucción de la boquilla, anudamiento del filamento y problemas del extrusor. Dispone de dos salidas de señal y luces indicadoras para distinguir entre obstrucción y agotamiento del filamento.
- Compatible con firmware Marlin, Klipper y RRF.
- Compacto, ligero y fácil de instalar.
- BowdendriveFunciona con extrusoras y extrusoras directas.
- Compatible con placas base con puertos de final de carrera disponibles o puertos de agotamiento de filamento dedicados.
Instrucciones
- El filamento puede enroscarse desde cualquier lado del SFS V2.0, ya que la dirección no afecta a la funcionalidad.
- La luz roja se iluminará cuando no haya filamento en el módulo.
- La luz azul parpadeará cuando la extrusión sea normal.
- La luz azul permanecerá encendida o apagada cuando no haya extrusión.
Calibración
La longitud de detección teórica de 2,88 mm representa la cantidad de filamento que se extruirá entre cada impulso de señal. Esto significa que si no se detecta movimiento de filamento después de un comando de movimiento de 2,88 mm, se producirá un error de filamento.
Ajustar la distancia de detección exactamente a 2,88 mm podría provocar falsas alarmas o errores. Este parámetro puede considerarse como la sensibilidad del sensor: cuanto mayor sea el número, menos sensible será el sensor.
La longitud de detección debe ajustarse en función de la posición de montaje de su SFS V2.0. Cuanto más alejado esté del extrusor, mayor deberá ser el número. Recomendamos empezar con una longitud de detección de 3 mm. Si sigue recibiendo falsas alarmas, aumente la longitud de detección en incrementos de 1 mm hasta que se resuelva el problema.
Notas
Alimentación: 3,3 V o 5 V. Cualquier tensión superior puede causar daños.
Carcasa: La carcasa puede dañarse si los conectores rápidos se aprietan con frecuencia o incorrectamente.
Conexión a la placa base: Si su placa base no dispone de un puerto dedicado para el agotamiento del filamento, consulte a nuestro servicio técnico.
Puede encontrar más información aquí:
githubsmarthttps:// .com/bigtreetech/ -filament-detection-module
Smart Contenido: 1 x BIGTREETECH Sensor de filamento V2.0
