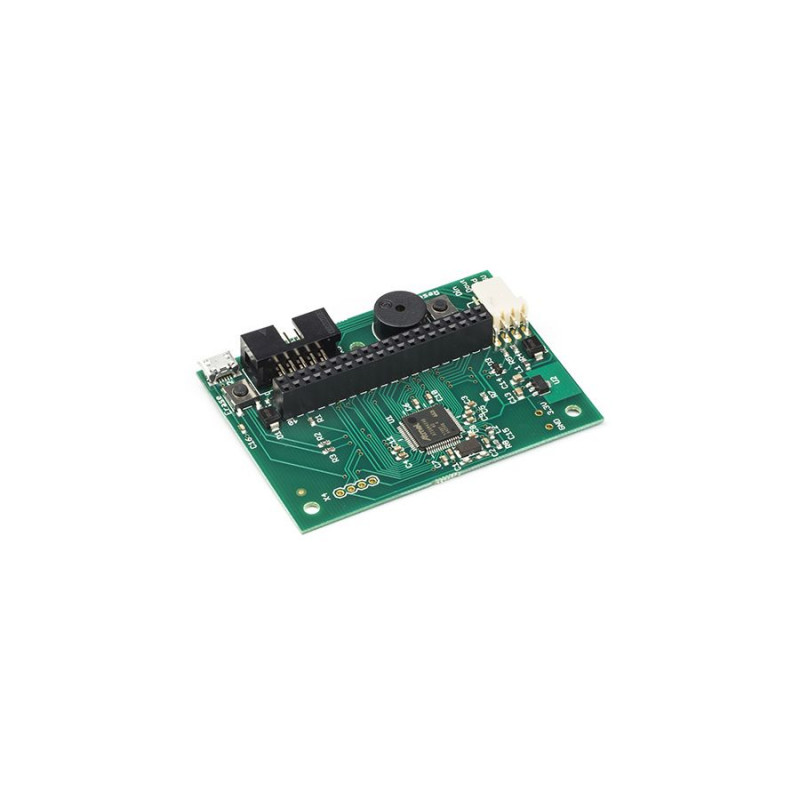

Tarjeta de control sin pantalla: es un controlador de pantalla táctil compatible con el sistema Duet.
La tarjeta controladora y el firmware admiten 3 tamaños de pantalla: 4,3", 5" y 7", con dos resoluciones: 480 × 272 (pantalla de 4,3") u 800 × 480 píxeles (pantalla de 5" y 7"). una menor resolución de la pantalla de 4,3" significa que no se puede mostrar tanta información en la pantalla, por ejemplo, un máximo de 4 extrusoras, como se muestra en la imagen.
Alimentación de 5 V desde la placa base de Duet2 o Duet3.
Interfaz serie asíncrona de 2 hilos con nivel de señal de 3,3 V (entrada de 5 V tolerante).
Las conexiones a la toma de tarjeta micro SD integrada y las conexiones serie y de alimentación PanelDue están disponibles a través de un cable plano de 10 vías. El cable plano tiene una longitud de 300 mm (longitud máxima recomendada).
Un cable de 4 hilos conecta el PanelDue a la placa base para las conexiones serie y de alimentación.
Con la placa de control sin pantalla, se requiere un panel LCD SSD1963 de 4,3", 5" o 7" y deben seguirse las instrucciones oficiales de la documentación de Duet, aquí encontrará un resumen de la conexión del PanelDue a las distintas placas.
