Los rodamientos para guías lineales, también conocidos como carros o bloques de guías lineales, son componentes que se acoplan a las guías lineales para crear un sistema de movimiento.
El bloque de rodadura está formado por elementos rodantes y un manguito exterior, y el suave movimiento lineal que proporcionan estos carros hace que haya poca fricción a lo largo del carril mientras se desliza.
Características de las almohadillas de pista DHM pro
La serie MGN presenta carriles con un diseño compacto y ligero, adecuado para dispositivos pequeños pero de alta precisión.
Comparable con modelos de marcas líderes como HIWIN, Bosch Rexroth, THK, ROLLON. Los carros guía lineales DHM pro son la serie profesional de carros para sistemas lineales. Se caracterizan por tener una capacidad de carga equivalente a la de los productos existentes y un juego radial mejorado en comparación con la serie económica. La precisión y los estándares de calidad son iguales a los ofrecidos por las grandes marcas, por lo que pueden ser sustituidos con seguridad. Si busca un producto de nivel básico, descubra la línea DHM.
Estos son los puntos principales de la línea DHM pro de carros de guía lineal MGN:
- Alta rigidez
- Movimiento silencioso
- Intercambiabilidad del sistema (dimensiones estándar)
- Fricción mínima
- Alta precisión
- Excelente relación rendimiento/calidad/precio
- El modelo de acero inoxidable es resistente a la corrosión
- Con orificio de lubricación
- Precarga media
Aplicaciones de los bloques de rodadura con carriles lineales
Un sistema lineal comprende el carril lineal y el bloque. Se utilizan en diversos ámbitos porque son fáciles de instalar. Además, los modelos en miniatura, como los MGN7, MGN9 y MGN12, también pueden instalarse en espacios reducidos gracias a sus pequeñas dimensiones.
Los carros están disponibles en diferentes tamaños según los requisitos del proyecto. Para completar su sistema lineal, eche un vistazo a las guías lineales de la línea DHM pro.

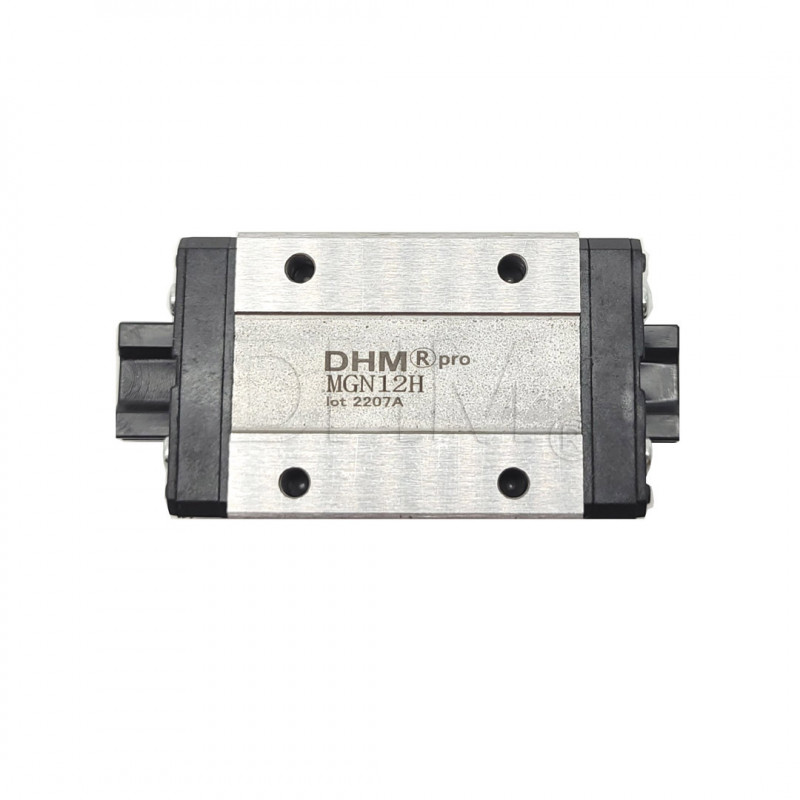

Este modelo es el carro MGN12H, por lo que es adecuado para las guías lineales MGN12. Es el formato de carro largo para guías lineales.
Material
Este modelo de carro lineal está fabricado en acero 100Cr6. El 100Cr6 es un acero al cromo típico. Tras el enfriamiento en aceite, presenta una deformación mínima, alta dureza, resistencia al desgaste y a la compresión. Se utiliza para la producción de piezas de desgaste, con buena indeformabilidad. Suele utilizarse en la construcción de rodamientos.
Gracias a la capa superficial de cromo, se garantiza una buena resistencia a la corrosión si se lubrica adecuadamente.
Precarga
La precarga determina la rigidez de la guía lineal. Cuanto mayor sea la precarga, más rígida será la guía. Las guías libres pueden oscilar, provocando ruidos y vibraciones. Por ejemplo, si se utilizan como guías en las impresoras 3D, las vibraciones son visibles al imprimir directamente en el objeto. Por ello, las pastillas suministradas tienen una precarga media.
Limpieza y lubricación
Dado que los carros son de acero no inoxidable, la lubricación es un elemento esencial para evitar la oxidación de la superficie de los carriles y garantizar el buen funcionamiento de los sistemas de recirculación de bolas. Debe realizarse tanto en el momento de la puesta en marcha del carril como durante la vida útil del sistema a intervalos periódicos.
Una lubricación adecuada aporta ventajas que prolongan la vida útil de todo el sistema lineal. En particular, conduce a una reducción del sistema de:
- Corrosión
- Fricción
- Use
- Impurezas
Recomendamos un mantenimiento rutinario del sistema de manipulación y una lubricación step incluso la primera vez que se utilice.
El intervalo de relubricación depende del tipo de entorno de funcionamiento, el tipo de carga, la frecuencia de uso y las distancias recorridas por el patín.
El entorno operativo se define como todos los factores externos al sistema, como las pequeñas virutas, el material
eliminado por la abrasión, las temperaturas circundantes, la humedad. Por tipo de carga, en cambio, nos referimos a los factores que afectan directamente al sistema, como los choques, los tipos de carga torsional y las vibraciones.
Recomendamos una frecuencia de mantenimiento y lubricación de 6 meses, o cada 3 si el uso es intenso o las distancias recorridas son largas.
Se puede utilizar grasa de litio. La grasa forma una película de lubricante entre las bolas de acero y la superficie de rodadura de las guías lineales. Esto reduce la fricción y evita el atasco.
Nota: No deben utilizarse lubricantes que contengan MoS2 (bisulfuro de molibdeno) o grafito.
Advertencias
La cara de recirculación no debe estar sometida a golpes. Los impactos pueden afectar a la recirculación de las bolas y provocar fallos de deslizamiento. Las bolas no se salen de las guías lineales DHM pro cuando se retiran de los raíles, ya que los carros están equipados con retenedores de bolas. Sin embargo, las bolas podrían caerse si se retiran rápidamente los carros del carril
o introducir el carril en el carro en posición inclinada. Desmonte y monte los carros con cuidado.
La precisión y el juego radial sólo están garantizados si se utilizan bogies y carriles del mismo kit o lote. Por lo tanto, no recomendamos cambiar los bogies y los raíles de las combinaciones originales.
La precisión de las guías lineales está garantizada después de la instalación del carril, tras la fijación de los tornillos en el carril y el empuje del carril sobre el plano de referencia. Los raíles pueden instalarse de diferentes maneras. Puede encontrar las especificaciones en la guía dedicada:
Los raíles no pueden conectarse entre sí en longitud. Por lo tanto, si necesita una longitud mayor, seleccione la longitud más adecuada para su proyecto.
Contenido: 1 x MGN12H Guía lineal - Acero 100Cr6
