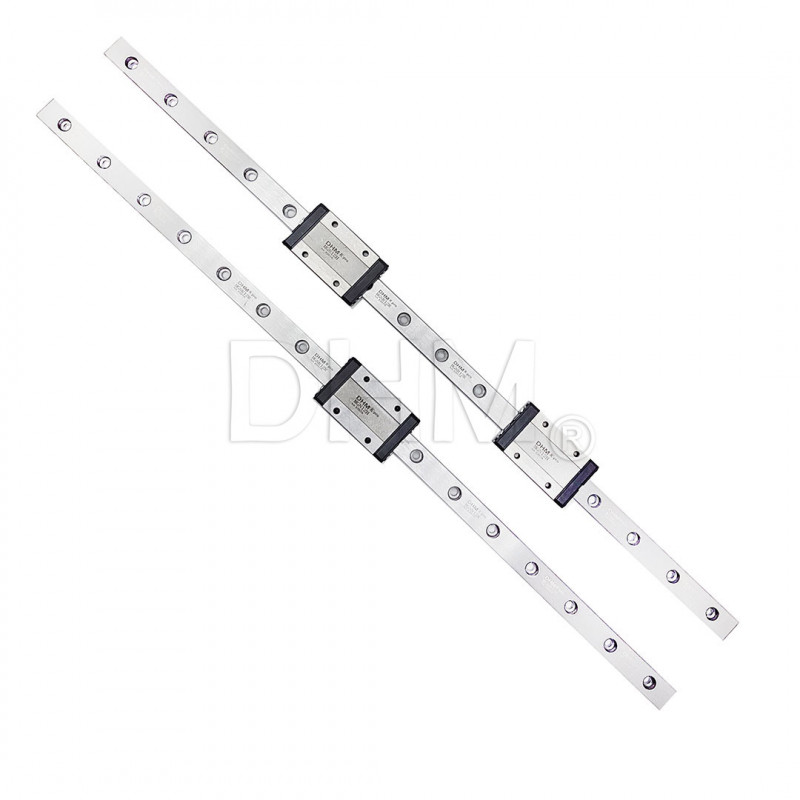

Línea guía lineal de precisión en miniatura DHM pro. Se trata de una guía delgada y ligera, especialmente adecuada para instrumentos de medición de precisión, equipos de producción y pruebas, y otras aplicaciones en las que el movimiento lineal de precisión es esencial, como las impresoras 3D y los pequeños CNC.
También se denominan guías lineales de pequeña escala porque tienen un tamaño reducido.
Esta guía es el modelo MGN12: la anchura de la guía es de sólo 12 mm. Las guías se suministran con un bloque de acero inoxidable MGN12H (bloque de corredor largo).
Características de las guías lineales DHM pro
La serie MGN se caracteriza por unas guías con un diseño compacto y ligero, adecuadas para dispositivos pequeños de gran precisión.
Comparables en especificaciones técnicas a las de marcas líderes como HIWIN, Bosch Rexroth, THK, ROLLON, las guías lineales DHM pro son la serie profesional de nuestras guías lineales.
Se caracterizan por tener una capacidad de carga equivalente a la de los productos profesionales del mercado, y un juego radial mejorado en comparación con la serie económica que aún encontrará disponible en nuestra e-shop. La precisión y los estándares de calidad son iguales a los ofrecidos por las grandes marcas, por lo que se pueden sustituir con seguridad. Si busca una guía económica, descubra la serie DHM.
Estos son los puntos principales de la serie DHM pro de guías lineales MGN:
- Buena capacidad de absorción de las vibraciones
- Diseño compacto para el montaje incluso en aplicaciones pequeñas
- Efecto de mediación de precisión con reducción del posible error debido a la superficie de montaje
- Compatibilidad de instalación con guías de otras marcas gracias a las dimensiones estándar
- Diseño de dos vías
- Bajo coeficiente de fricción
Las guías lineales DHM pro pueden soportar cargas verticales y horizontales. Además, gracias al diseño de las ranuras en arco circular, pueden soportar la precarga necesaria para aumentar la rigidez. El resultado es un alto rendimiento, una mayor precisión y una mayor eficiencia.
¿Cómo funciona una guía lineal DHM pro?
Una guía lineal permite un movimiento lineal basado en el uso de bolas o rodillos (elementos rodantes). En nuestro caso, gracias a la recirculación de bolas entre el carril y el carro, la guía lineal permite un movimiento lineal extremadamente preciso. El coeficiente de fricción de una guía lineal es sólo 1/50 comparado con el de un sistema convencional con guía y casquillo SBR. Debido a las limitaciones entre los raíles y los carros, las guías lineales son capaces de soportar cargas tanto en sentido longitudinal como transversal. Gracias a estas características, las guías lineales permiten mejorar significativamente la precisión del movimiento, especialmente cuando se combinan con husillos de recirculación de bolas.
Especificaciones
Las guías lineales de la línea DHM pro se fabrican según especificaciones concretas. Tienen las mismas dimensiones de montaje que los productos ofrecidos por otras marcas y, por tanto, pueden utilizarse como sustitutos.
La precarga garantiza un movimiento rígido de los bloques de rodadura. Hay una mejor absorción de los golpes y/o vibraciones, un guiado más preciso y una mayor capacidad de carga. Las almohadillas están equipadas con un orificio de lubricación.
Material
Esta guía lineal está fabricada en acero inoxidable 440C. Se trata de un acero inoxidable de gran dureza y resistencia a
resistencia a la corrosión. Buena resistencia en un entorno medianamente corrosivo (atmósfera, agua dulce, vapor de agua, petróleo crudo
gasolina, gasóleo, alcohol, ácidos débiles, alimentos, zumos de frutas). El endurecimiento y el pulido a los que se someten las guías crean una excelente resistencia a la corrosión.
Precarga
La precarga determina la rigidez de la guía lineal. Cuanto mayor sea la precarga, más rígida será la guía. Las guías libres pueden oscilar, provocando ruidos y vibraciones. Por ejemplo, si se utilizan como guías en las impresoras 3D, las vibraciones son visibles al imprimir directamente en el objeto. Por ello, las pastillas suministradas tienen una precarga media.
Limpieza y lubricación
La lubricación es un elemento clave para garantizar el buen funcionamiento de los sistemas de rodamientos de bolas. Debe realizarse tanto en el momento de la puesta en marcha del bloque de rodadura como a intervalos periódicos durante la vida útil del sistema.
Una lubricación adecuada conlleva ventajas que prolongan la vida útil de todo el sistema lineal. En particular, conduce a una reducción del sistema de:
- Corrosión
- Fricción
- Use
- Impurezas
Recomendamos un mantenimiento rutinario del sistema de accionamiento y una lubricación step también en el primer uso.
Se recomienda limpiar los raíles antes de la lubricación. Para que el patín no se salga durante estas maniobras, puedes ayudarte colocando una abrazadera en los últimos agujeros.
Recomendamos lubricar los raíles y las bolas de los rodamientos con grasa. A continuación, recubra todo el carril con una fina capa de grasa para evitar la oxidación.
El intervalo de relubricación depende del tipo de entorno de funcionamiento, el tipo de carga, la frecuencia de uso y las distancias recorridas por el bloque de rodadura.
El entorno operativo se define como todos los factores externos al sistema, como las pequeñas virutas, el material
eliminado por la abrasión, las temperaturas circundantes, la humedad. Por tipo de carga, en cambio, nos referimos a los factores que afectan directamente al sistema, como los choques, los tipos de carga torsional y las vibraciones.
Recomendamos una frecuencia de mantenimiento y lubricación de 6 meses, o cada 3 si el uso es intenso o las distancias recorridas son largas. En función de las condiciones anteriores, si la grasa se deteriora o se contamina más rápidamente, es necesario reducir el intervalo de lubricación en función de las necesidades del sistema.
En general, las condiciones que deben evaluarse al planificar el mantenimiento y la lubricación del sistema lineal son:
- Vibraciones
- Altas temperaturas de funcionamiento
- Presencia de condensación o salpicaduras de agua
- Presencia de sustancias especiales (vapores, ácidos, hidrocarburos)
- Carrera de trabajo en un tramo de carril corto
- Alta dinámica de funcionamiento
Se puede utilizar grasa de litio. La grasa forma una película lubricante entre las bolas de acero y la superficie de rodadura de las guías lineales. Esto reduce la fricción y evita el atasco.
Nota: No deben utilizarse lubricantes que contengan MoS2 (bisulfuro de molibdeno) o grafito.
Advertencias
La cara de recirculación no debe estar sometida a golpes. Los impactos pueden afectar a la recirculación de las bolas y provocar fallos de deslizamiento. Las bolas no se salen de las guías lineales DHM pro cuando se retiran de los raíles, ya que los carros están equipados con retenedores de bolas. Sin embargo, las bolas podrían caerse si se retiran rápidamente los carros del carril
o introducir el carril en el carro en posición inclinada. Desmonte y monte los carros con cuidado.
La precisión y el juego radial sólo están garantizados si se utilizan bogies y carriles del mismo kit o lote. Por lo tanto, no recomendamos cambiar los bogies y los raíles de las combinaciones originales.
La precisión de las guías de los perfiles está garantizada después de que se haya montado el raíl, se hayan fijado los tornillos al mismo y se haya empujado el raíl sobre el plano de referencia. Los raíles pueden instalarse de diferentes maneras. Puede encontrar las especificaciones en la guía dedicada:
Los raíles no pueden conectarse entre sí en longitud. Por lo tanto, si necesita una longitud mayor, seleccione la longitud más adecuada para su proyecto.
El paquete contiene:
1 x Riel de bolas de recirculación lineal MGN12 1000 mm - Acero inoxidable 440C
1 x Carro de recirculación de bolas MGN12 - Acero inoxidable 440C
