DHM Guía lineal en miniatura de precisión pro. Se trata de una guía fina y ligera especialmente indicada para instrumentos de medición de precisión, equipos de producción y ensayo y otras aplicaciones en las que el movimiento lineal de precisión es esencial, como impresoras 3D y pequeños CNC.
También se denominan guías lineales de pequeña escala porque tienen un tamaño reducido.

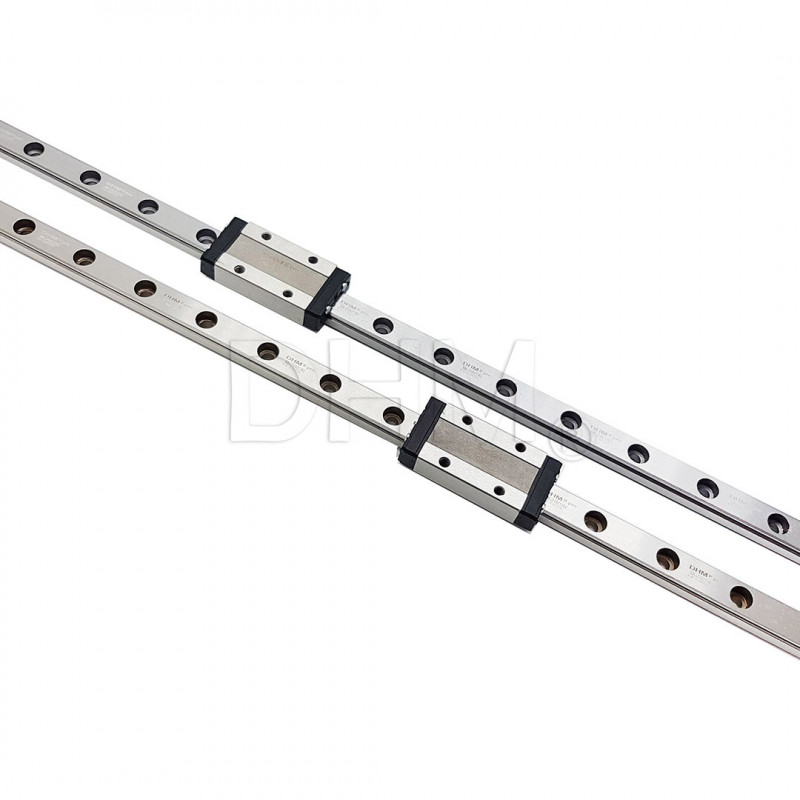

Esta guía es el modelo MGN9: la anchura de la guía es de sólo 9 mm. Las guías se suministran con un bloque de rodadura largo MGN9H de acero inoxidable.
DHM Características de las guías lineales pro
La serie MGN se caracteriza por guías con un diseño compacto y ligero adecuadas para dispositivos pequeños de alta precisión.
DHM Comparables en términos de especificaciones técnicas a las de marcas líderes como HIWIN, Bosch Rexroth, THK, ROLLON, las guías lineales pro son la serie profesional de nuestras guías lineales.
Se caracterizan por unas capacidades de carga equivalentes a las de los productos profesionales del mercado, y un juego radial mejorado en comparación con la serie económica que aún encontrará disponible en nuestra e-shop. Los estándares de precisión y calidad son iguales a los ofrecidos por las grandes marcas, por lo que pueden sustituirse con total seguridad. DHM Si busca una guía económica, descubra esta serie.
DHM Estos son los puntos principales de la serie pro de guías lineales MGN:
- Buena capacidad de absorción de vibraciones
- Diseño compacto para el montaje incluso en aplicaciones pequeñas
- Efecto de mediación de precisión con reducción del posible error debido a la superficie de montaje
- Compatibilidad de montaje con guías de otras marcas gracias a las dimensiones estándar
- Diseño de dos carriles
- Bajo coeficiente de fricción
DHM Las guías lineales pro soportan cargas verticales y horizontales. Además, gracias al diseño de ranura en arco circular, pueden soportar la precarga necesaria para aumentar la rigidez. El resultado es un alto rendimiento, una mayor precisión y una mayor eficacia.
DHM ¿Cómo funciona una guía lineal profesional?
Una guía lineal permite el movimiento lineal basado en el uso de bolas o rodillos (elementos rodantes). En nuestro caso, mediante la recirculación de bolas entre el raíl y el carro, la guía lineal permite un movimiento lineal extremadamente preciso. El coeficiente de fricción de una guía lineal es de sólo 1/50 en comparación con el de un sistema convencional con guía y casquillo SBR. Debido a las limitaciones entre los raíles y los carros, las guías lineales son capaces de soportar cargas tanto en dirección longitudinal como transversal. Debido a estas características, las guías lineales permiten mejorar significativamente la precisión del movimiento, especialmente cuando se combinan con husillos de recirculación de bolas.
Especificaciones
DHM Las guías lineales de la línea pro se fabrican según especificaciones concretas. Tienen las mismas dimensiones de montaje que los productos ofrecidos por otras marcas y, por tanto, pueden utilizarse como recambios.
La precarga garantiza un movimiento rígido de los bloques de rodadura. Se consigue una mejor absorción de los choques y/o vibraciones, un guiado más preciso y una mayor capacidad de carga. Los patines están equipados con un orificio de engrase.
Material
Esta guía lineal está fabricada en acero inoxidable 440C. Se trata de un acero inoxidable de gran dureza y resistencia a la
a la corrosión. Buena resistencia en un entorno medianamente corrosivo (atmósfera, agua dulce, vapor de agua, petróleo crudo
gasolina, gasóleo, alcohol, ácidos débiles, alimentos, zumos de frutas). El endurecimiento y el pulido a los que se someten las guías crean una excelente resistencia a la corrosión.
Precarga
La precarga determina la rigidez de la guía lineal. Cuanto mayor sea la precarga, más rígida será la guía. Las guías libres pueden oscilar, provocando ruidos y vibraciones. Por ejemplo, si se utilizan como guías en impresoras 3D, las vibraciones se hacen visibles al imprimir directamente en el objeto. Por este motivo, las almohadillas suministradas tienen una precarga media.
Limpieza y lubricación
La lubricación es un elemento clave para garantizar el correcto funcionamiento de los sistemas de rodamientos de bolas. Debe realizarse tanto en el momento de la primera puesta en funcionamiento del bloque de rodadura como a intervalos periódicos durante la vida útil del sistema.
Una lubricación adecuada conlleva ventajas que prolongan la vida útil de todo el sistema lineal. En particular, conduce a una reducción del sistema de:
- Corrosión
- Fricción
- Desgaste
- Impurezas
step Recomendamos un mantenimiento rutinario del sistema de accionamiento, y una lubricación también en el primer uso.
Recomendamos limpiar los raíles antes de la lubricación. Para asegurarse de que el patín no se salga durante estas maniobras, puede ayudarse colocando una abrazadera a través de los últimos orificios.
Recomendamos lubricar los raíles y las bolas de rodamiento con grasa. A continuación, recubra todo el raíl con una fina capa de grasa para evitar la oxidación.
El intervalo de relubricación depende del tipo de entorno operativo, el tipo de carga, la frecuencia de uso y las distancias recorridas por el bloque de rodadura.
El entorno de funcionamiento se define como todos los factores externos al sistema, como pequeñas virutas, material
material eliminado por abrasión, temperaturas circundantes, humedad. Por tipo de carga, en cambio, entendemos los factores que afectan directamente al sistema, como los choques, los tipos de carga torsional y las vibraciones.
Recomendamos una frecuencia de mantenimiento y lubricación de 6 meses, o cada 3 si el uso es intenso o las distancias recorridas son largas. En función de las condiciones anteriores, si la grasa se deteriora o se contamina más rápidamente, es necesario reducir el intervalo de lubricación en función de las necesidades del sistema.
En general, las condiciones que deben evaluarse al planificar el mantenimiento y la lubricación del sistema lineal son:
- Vibraciones
- Altas temperaturas de funcionamiento
- Presencia de condensación o salpicaduras de agua
- Presencia de sustancias especiales (vapores, ácidos, hidrocarburos)
- Carrera de trabajo en un tramo de carril corto
- Elevada dinámica de funcionamiento
Puede utilizarse grasa de litio. La grasa forma una película lubricante entre las bolas de acero y la superficie de rodadura de las guías lineales. Esto reduce la fricción y evita los atascos.
Nota: No deben utilizarse lubricantes que contengan MoS2 (bisulfuro de molibdeno) o grafito.
Advertencias
La cara de recirculación no debe estar sometida a golpes. Los impactos pueden afectar a la recirculación de las bolas y provocar fallos de deslizamiento. DHM Las bolas no se caen de las guías lineales pro al retirarlas de los raíles, ya que los carros están equipados con retenes de bolas. Sin embargo, las bolas podrían caerse si retira rápidamente los carros del raíl
o introducir el raíl en el carro en posición inclinada. Desmonte y monte los carros con cuidado.
La precisión y el juego radial sólo están garantizados si se utilizan carros y raíles del mismo kit o lote. Por lo tanto, no recomendamos intercambiar bogies y guías de las combinaciones originales.
La precisión de las guías lineales se garantiza una vez instalada la guía, una vez fijados los tornillos a la guía y empujada la guía sobre el plano de referencia. Las guías pueden instalarse de diferentes maneras. Encontrará las especificaciones en la guía correspondiente:
Los raíles no pueden unirse entre sí en longitud. Por lo tanto, si necesita una longitud mayor, seleccione la longitud más adecuada para su proyecto.
El paquete contiene:
1 x Guía lineal MGN9 247 mm - Acero inoxidable 440C
1 x Guía lineal de recirculación de bolas MGN9 - Acero inoxidable 440C
