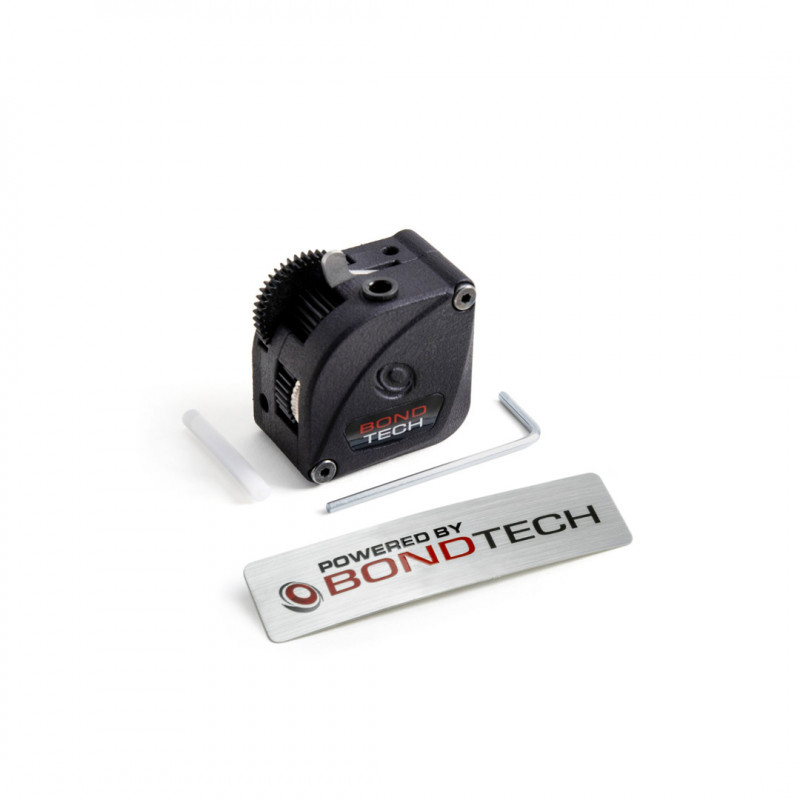

EXTRUSER LGX® LITE
Valor de los e-steps : 562 usando 16 microsteps; 1124 usando 32 microsteps.
Engranajes : acero endurecido;
Compatibilidad de materiales : abrasivos, rígidos, semiflexibles, flexibles y blandos.
Agujeros de montaje : M3
Esquemas de montaje : abajo (4 puntos); derecha (2 puntos), delante del motor (2 puntos), arriba (1 punto)
Agujeros en la parte superior del LGX® Lite : 5 mm de profundidad
Agujeros en el lateral del LGX® Lite : 5 mm de profundidad
Agujeros en la parte inferior del LGX® Lite : 5 mm de profundidad
La tensión máxima de apriete de los tornillos del extrusor es de 0,3 Nm

Para usuarios de Klipper
rotation_distance = full_steps_per_rotation * microsteps / steps_per_mm
rotation_distance = 200 * 16 / 562
rotation_distance = 5.7

El cálculo anterior supone los siguientes parámetros:
el motor paso a paso es un motor de 1,8 grados, por lo que 200 como pasos enteros por rotación;
los micropasos están ajustados a 16;
el valor de e-steps recomendado para el LGX® Lite es 562.

velocidad de retracción: 35 mm/s
distancia de retracción (bowden) : ~5 mm (0,4 + longitud del tubo[mm] x 0,015)
distancia de retracción (accionamiento directo) para materiales rígidos: 0,4 mm
distancia de retracción (accionamiento directo) para materiales blandos: 3 mm
Temperatura máxima de funcionamiento ambiental: 90°C
Temperatura máxima de funcionamiento del motor paso a paso: 120? / 750 mA
Peso neto de LGX® Lite: 48 g
Peso neto de LGX® Lite con motor: 141 g
Tamaño del paquete: 80x103x73 mm
Peso del paquete: 85 o 185 g

MOTOR DE PASO A MEDIDA PARA BONDTECH LGX
Conector: conector JST-XH de 4 pines
Engranaje del motor: 10 dientes
Longitud del motor: 20 mm
Diámetro del motor: 36mm
Peso: 93g
Corriente máxima: 1.0 A / fase

Para utilizar el LGX, haga funcionar el motor paso a paso con una corriente entre ~0,45 y ~0,65A:
Esté atento a la temperatura de la superficie del motor paso a paso.
Manténgalo lo suficientemente frío para poder tocarlo. Si no, baja la Vref.

Longitud del cable: 1m
Ángulo de paso: 1,8 grados
Par máximo en: 1800 PPS
Flujo de potencial a par máximo: 120mm^3/s
Clase: H, temperatura de pico 180?
Temperatura/corriente máxima de funcionamiento: 120? / 750 mA
Fabricante: LDO
SKU del fabricante: LDO-36STH20-1004AHG(XH)

Cómo cambiar la corriente usando Vref
Es muy difícil leer la corriente que se alimenta a los motores paso a paso. Para determinar esta corriente nos basamos en el valor de Vref. El valor Vref es una referencia de tensión medida en VDC que puede leerse con un multímetro. Nos ayuda a ajustar la salida de corriente del driver del motor paso a paso.

Las diferentes placas base de las impresoras 3D utilizan diferentes drivers de motor paso a paso. Cada tipo de controlador de motor paso a paso tiene su propia fórmula para calcular la Vref necesaria para obtener una corriente específica. He aquí algunos ejemplos:

Controladores paso a paso TMC.
La fórmula para estos controladores es Vref = ( I * 2,5 ) / Imax
Donde I es el valor de la corriente objetivo medida en A; e Imax es 1,77 en modo normal y 1,2 en modo SilentStepSticks.

Pololu A4998.
La fórmula para estos controladores es Vref = I * 8 * R
Donde I es el valor de la corriente objetivo medido en A; y R es el valor de la resistencia de detección, que depende de la placa que se utilice. Los Melzis utilizan 0,1, las placas Creality Silent utilizan 0,15, ...



Para conocer las especificaciones técnicas, visite la página de soporte dedicada a los productos Bondtech: https://support.bondtech.se

El artículo que recibirá puede diferir en algunas características del representado en la imagen, dependiendo del lote de producción. Sin embargo, la funcionalidad se mantiene.
