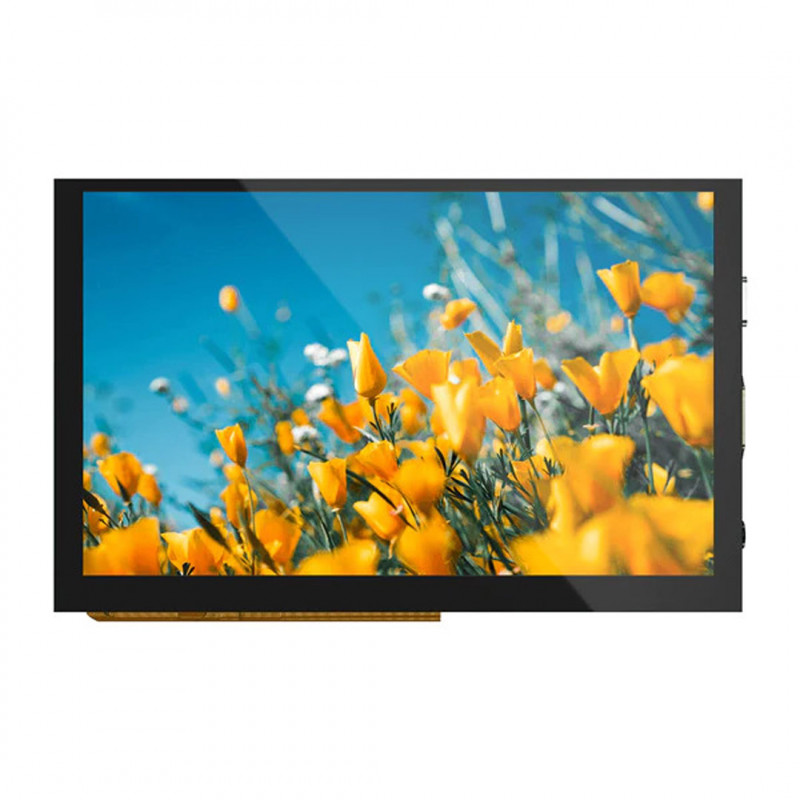

BIGTREETECH HDMI5 V1.1 - Pantalla de impresora 3D compatible con Klipper

BIGTREETECH HDMI5 es una pantalla desarrollada por el equipo técnico de BIQU específicamente para los usuarios de impresoras 3D que utilizan el sistema Klipper. Puede funcionar con Raspberry Pi4, Manta M8P+CB1, Manta M4P+CB1 y otros mini PCs.

Características principales:

• Pantalla HD IPS opcional. La resolución de la pantalla de 5 pulgadas es de 800x480. Pantalla táctil capacitiva IPS compatible con 5 puntos táctiles.
• Plug and Play. La pantalla solo necesita conectarse a través del puerto HDMI y alimentarse a través del puerto USB C. No se necesita ninguna dirección adicional driver. Esta pantalla es ideal para usuarios de impresoras 3D y es compatible con la placa base de las series Manta y CB1. Sus características añaden una experiencia visual más fluida a la impresora.
• Brillo y dirección de visión ajustables. El brillo se ajusta mediante 3 botones: Ks1 para aumentarlo, Ks3 para disminuirlo y Ks2 para ajustar la dirección de visualización 180°.
• Compatible con salida de audio. La pantalla incorpora un circuito de descodificación de audio que admite la salida de audio con una toma de auriculares de 3,5 mm. La interfaz de audio de 3,5 mm transmite la señal de audio sin ruidos ni corrientes, proporcionando un sonido puro y delicado.
• Puerto de conexión XH2.54 de 4 patillas. El puerto breakout XH2.54 de 4 pines permite la conexión personalizada mediante protocolo USB, así como la alimentación independiente de la pantalla (DC 5V).

Nota
La pantalla tiene dos indicadores luminosos.

• Indicador de encendido (luz roja D6): se enciende al encender la placa base, indicando que la fuente de alimentación funciona con normalidad.
• Indicador de estado de funcionamiento (lámpara verde D7): parpadea para indicar que la pantalla funciona con normalidad.

Más información, firmware e instrucciones aquí:
https://github.com/bigtreetech/BIGTREETECH-TouchScreenHardware/tree/master/BTT%20HDMI5

El paquete contiene: 1 x BIGTREETECH HDMI5 V1.1
