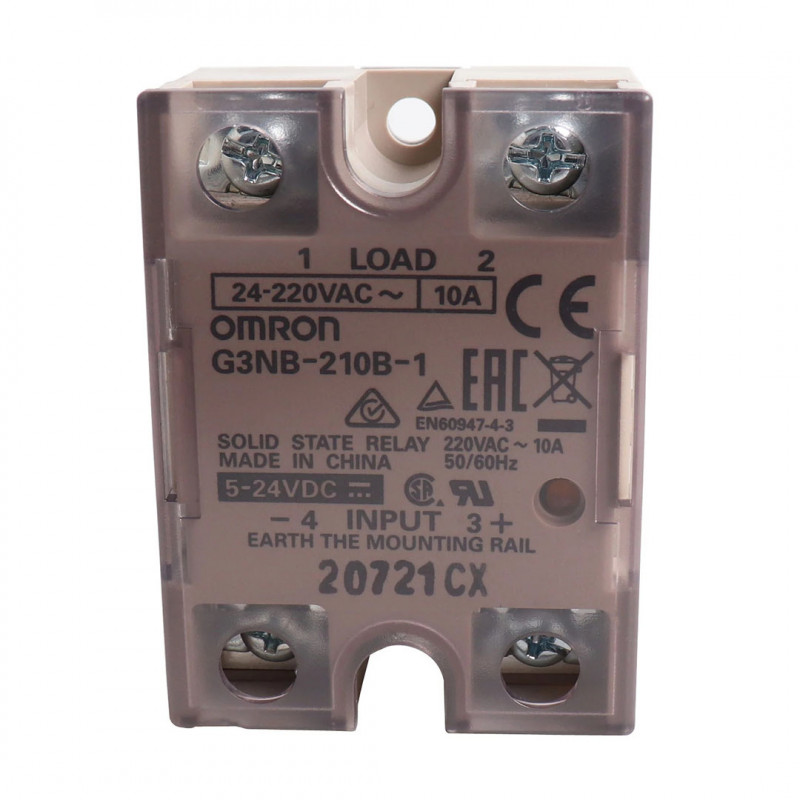

El G3NB-210B-1 de Omron es un relé SSR con una salida de 10 A, equivalente al G3NB-210A-1
El relé G3NB-210B-1 está diseñado para tensiones de entrada de entre 5 y 24 V. Un varistor incorporado absorbe las sobretensiones externas y un indicador de funcionamiento permite supervisar el funcionamiento.
Los SSR de esta línea son del tipo disco de hockey.
Características principales:
Todos los modelos tienen las mismas dimensiones compactas, por lo que ofrecen el mismo paso de montaje.
El varistor integrado absorbe eficazmente cualquier transistor de tensión externa.
Indicador LED de funcionamiento.
Cubierta protectora para mayor seguridad.
Con certificación UL, CSA y TÜV.
El relé se puede montar en un carril DIN mediante la placa de montaje rapido. Para montar el relé en el
carril DIN, instálelo primero en la placa de montaje rapido a través del muelle. Cuando se monta un relé en un carril DIN, tenga en cuenta los valores nominales de los relés sin disipador de calor.
Precauciones de seguridad
Al tratarse de un equipo eléctrico, le rogamos que tenga especial cuidado en su uso.
El contacto con la sección cargada podría provocar en algunos casos pequeñas descargas eléctricas. No toque la parte de los terminales del G3NB (la sección con poca carga) mientras se esté suministrando energía. Asegúrese de instalar la cubierta antes de usarla.
Dado que el G3NB y el disipador de calor, si lo hay, se calientan, en algunos casos pueden producirse pequeñas quemaduras. No toque el SSR G3NB o el disipador de calor mientras se esté suministrando energía o inmediatamente después de que se haya apagado.
El circuito de absorción interno está cargado y puede causar pequeñas descargas eléctricas en algunos casos. No toque los terminales del circuito principal del G3NB inmediatamente después de desconectar la alimentación.
Asegúrese de que la fuente de alimentación está desconectada durante el cableado, y coloque siempre la tapa de los terminales una vez terminado el cableado. El contacto con los terminales bajo carga puede provocar pequeñas descargas eléctricas en algunos casos.
No cortocircuite la sección de carga, ya que el G3NB puede resultar dañado. Para evitar cortocircuitos accidentales, instale un dispositivo de protección, como un fusible de respuesta rápida, en la línea de alimentación.
