ARDUINO ETHERNET SHIELD 2

El paquete contiene: 1 x ARDUINO ETHERNET SHIELD 2

ESPECIFICACIONES TÉCNICAS

El Arduino Ethernet Shield 2 permite que una placa Arduino se conecte a Internet. Se basa en el (chip Ethernet Wiznet W5500). El Wiznet W5500 proporciona una pila de red (IP) con capacidad para TCP y UDP. Admite hasta ocho conexiones de enchufe simultáneas. Usa la librería Ethernet para escribir sketches que se conecten a Internet usando la Shield. El Escudo Ethernet 2 se conecta a una placa Arduino mediante largas cabeceras de cableado que se extienden a través del Escudo. Esto mantiene la disposición de los pines intacta y permite apilar otra Shield encima.

La revisión más reciente de la placa expone la disposición de pines 1.0 en la rev 3 de la placa Arduino UNO.
La Ethernet Shield 2 tiene una conexión RJ-45 estándar, con un transformador de línea integrado y alimentación a través de Ethernet habilitada.

Hay una ranura para tarjetas micro-SD en la placa, que se puede utilizar para almacenar archivos para servir a través de la red. Es compatible con el Arduino Uno y el Mega (utilizando la librería Ethernet). El lector de tarjetas micro-SD integrado es accesible a través de la Biblioteca SD. Cuando se trabaja con esta biblioteca, SS está en el Pin 4. La revisión original de la Shield contenía una ranura para tarjetas SD de tamaño completo; esto no es compatible.

La Shield también incluye un controlador de reinicio, para garantizar que el módulo Ethernet W5500 se reinicie correctamente al encenderse. Las revisiones anteriores de la Shield no eran compatibles con el Mega y debían reiniciarse manualmente tras el encendido. La Shield actual soporta un módulo de alimentación sobre Ethernet (PoE) diseñado para extraer energía de un cable Ethernet de par trenzado convencional de categoría 5.
Las características del módulo PoE son las siguientes:
Compatible con IEEE802.3af
Rango de voltaje de entrada de 36V a 57V
Protección contra sobrecarga y cortocircuito
Salida de 12V
Convertidor DC/DC de alta eficiencia: typ 85% @ 80% de carga
Aislamiento de 1500V (entrada a salida)

NB: el módulo de alimentación sobre Ethernet es un hardware propietario no hecho por Arduino, es un accesorio de terceros.

La Shield no viene con un módulo PoE incorporado, es un componente separado que debe ser añadido. Arduino se comunica tanto con el W5500 como con la tarjeta SD utilizando el bus SPI (a través de la cabecera ICSP). Esto es en los pines digitales 10, 11, 12 y 13 en el Uno y los pines 50, 51 y 52 en el Mega. En ambas placas, el pin 10 se utiliza para seleccionar el W5500 y el pin 4 para la tarjeta SD. Estos pines no pueden utilizarse para E/S generales. En el Mega, el pin SS de hardware, 53, no se utiliza para seleccionar ni el W5500 ni la tarjeta SD, pero debe mantenerse como salida o la interfaz SPI no funcionará.

Tenga en cuenta que, dado que el W5500 y la tarjeta SD comparten el bus SPI, sólo puede estar activo uno a la vez. Si utilizas ambos periféricos en tu programa, las bibliotecas correspondientes se encargarán de ello. Sin embargo, si no está utilizando uno de los periféricos en su programa, tendrá que deseleccionarlo explícitamente. Para hacer esto con la tarjeta SD, establece el pin 4 como una salida y escribe un alto en él. Para el W5500, configure el pin digital 10 como una salida alta.

El Shield proporciona una toma Ethernet RJ45 estándar.
El botón de reinicio del Shield reinicia tanto el W5500 como la placa Arduino.
El escudo contiene una serie de LEDs de información:
ON: indica que la placa y el escudo están alimentados
13 es el LED estándar de Arduino
ACT: parpadea cuando hay actividad de RX o TX
LINK: indica la presencia de un enlace de red y parpadea cuando el escudo transmite o recibe datos

Los LEDs del escudo Ethernet V2 Este escudo también alberga conectores compatibles con Tinkerkit como los siguientes:
2 conectores TinkerKit para dos entradas analógicas (en blanco), conectados a A2 y A3.
2 conectores TinkerKit para dos salidas Aanlog (en naranja en el centro), conectados a las salidas PWM en los pines D5 y D6.
2 conectores TinkerKit para la interfaz TWI (en blanco con 4 pines), uno para la entrada y el otro para la salida.

Para conocer las especificaciones técnicas y los ejemplos de instalación, así como para compartir opiniones y preguntas, incluidas las técnicas, puede consultar el foro dedicado: https://forum.arduino.cc/index.php?board=34.0

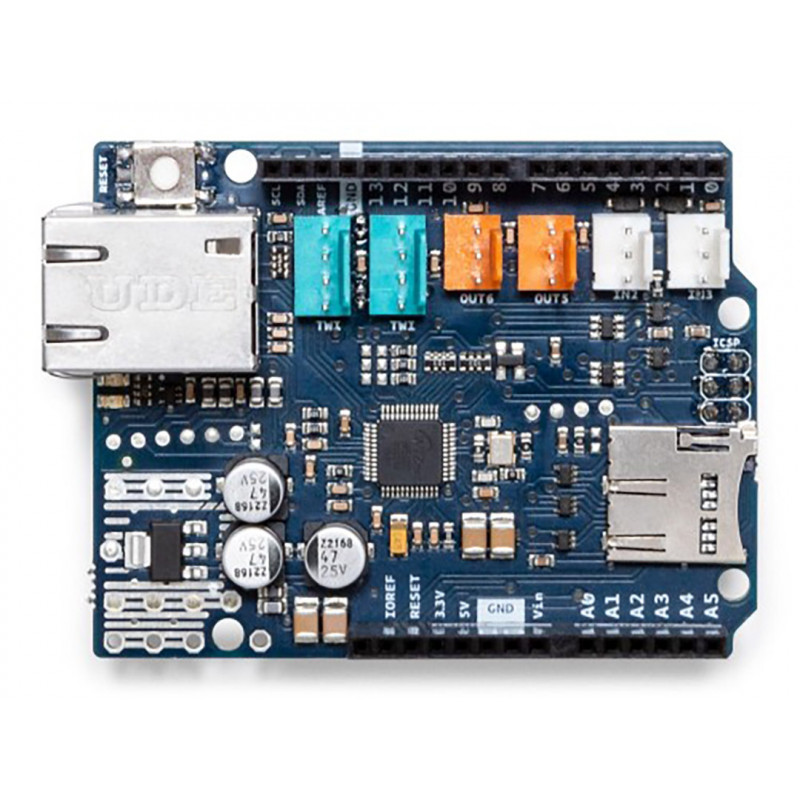

El artículo que recibirá puede diferir en algunas características del que aparece en la foto, en función del lote de producción. Sin embargo, la funcionalidad se mantiene.
