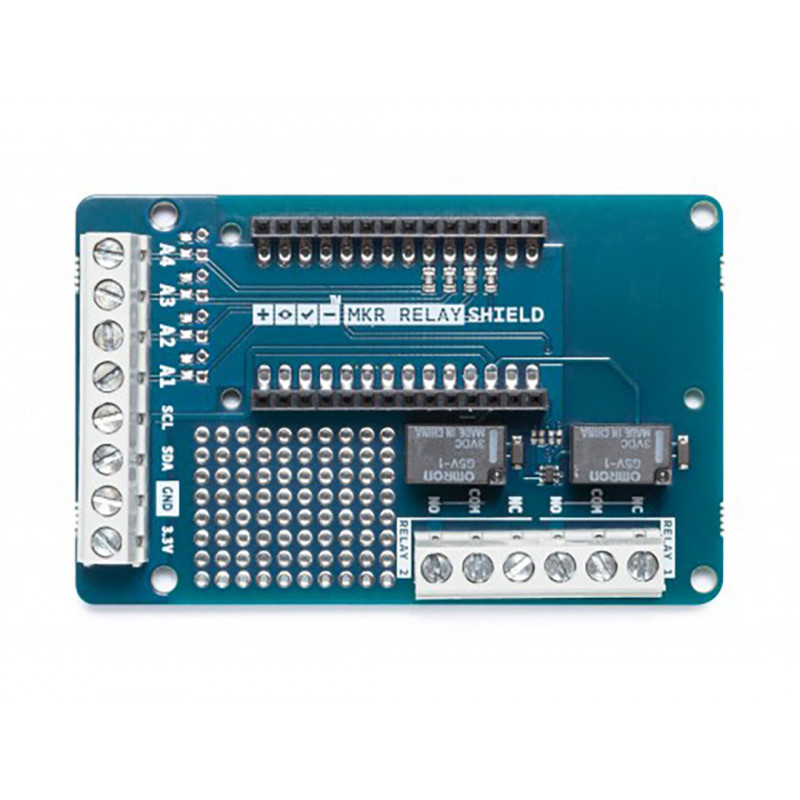

ARDUINO MKR RELAY PROTO SHIELD le permite añadir fácilmente relés a su diseño basado en la placa MKR. La pantalla proporciona dos relés llamados RELAY1 y RELAY2 controlados por el pin 1 y el pin 2 respectivamente. El apantallamiento también facilita la conexión mediante terminales de tornillo a las entradas analógicas A1 a A4, I2C y tensiones de alimentación.
Tensión de funcionamiento 3,3 V (suministrada por la placa anfitriona)
2 relés con conexiones NO, COM y NC
Funciona con placa alimentada por batería
Bloques de terminales de tornillo de 8 posiciones para facilitar la conexión a la entrada analógica A1 a A4, SCL SDA para I2C, GND y salida 3.3V
Bornes de tornillo de 6 posiciones (NO, COM, NC para cada relé)
Corriente nominal: 2 A
Tensión máxima de funcionamiento: 24 VAC, 50 VDC
Corriente máxima de funcionamiento: 1 A
Capacidad máxima de conmutación: 62,50 VA, 30W
Área de prototipos
