La Alchitry Au+ es el estándar de oro para las placas de desarrollo de FPGAs y es posiblemente una de las placas más fuertes de su tipo en el mercado. El Au+ sustituye a un chip FPGA más robusto y escalable (Xilinx XC7A100T) que permite realizar circuitos de aplicación más complejos. El número de bloques lógicos configurables (LABs/CLBs), los elementos lógicos y el total de bits de RAM son casi el triple que los del Au estándar; para más detalles, consulte "Características".
Las FPGAs, o Field-Programmable Gate Arrays, son un tipo de placa de desarrollo avanzado para que tanto ingenieros como aficionados experimenten el siguiente paso en la programación con la electrónica. La Au+ continúa la tendencia de que cada año lleguen placas FPGA más asequibles y más potentes. Esta placa permitirá que su proyecto crezca más allá de los puntos de partida típicos de las FPGA. Finalmente, ahora que esta placa está construida por SparkFun, hemos añadido un conector Qwiic para una fácil integración I2C.

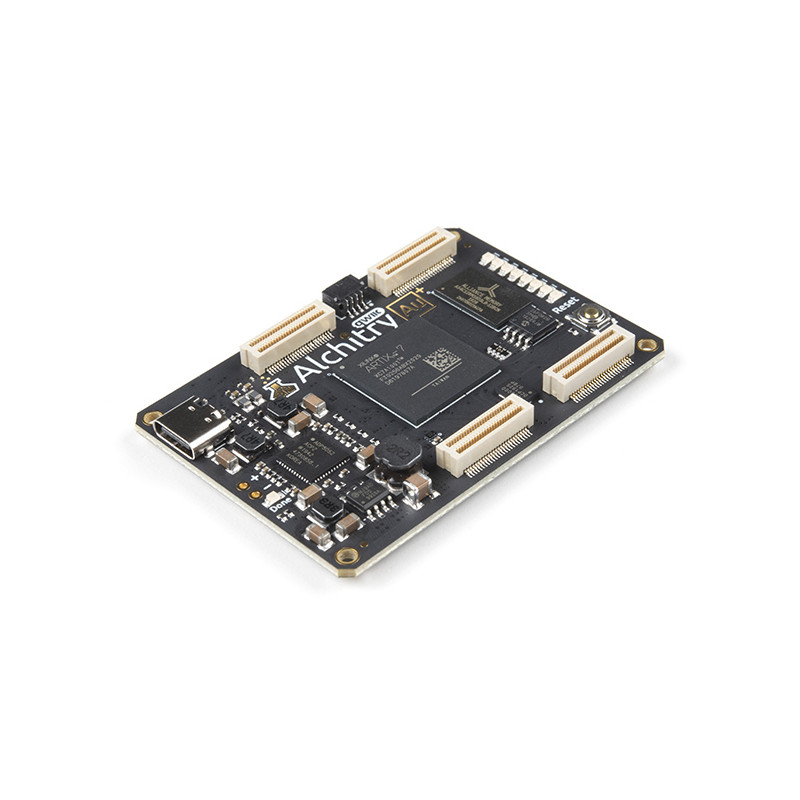

El Alchitry Au+ cuenta con una FPGA Xilinx Artix 7 XC7A100T con más de 100.000 células lógicas y 256 MB de RAM DDR3. La Au+ ofrece 102 pines IO de nivel lógico de 3,3V, 20 de los cuales pueden conmutarse a 1,8V; Nueve entradas analógicas diferenciales; Ocho LEDs de propósito general; un reloj de 100MHz en placa que puede ser manipulado internamente por la FPGA; un conector USB-C para configurar y alimentar la placa; y una interfaz USB a serie para la transferencia de datos. Para que empezar sea aún más fácil, todas las placas Alchitry tienen soporte completo para Lucid, una biblioteca integrada de componentes útiles para usar en tu proyecto y un depurador.
Al añadir placas de expansión apilables, similares a los escudos o HAT, denominadas "Elementos", el Alchitry Au es capaz de ampliar sus propias capacidades de hardware añadiendo espacios para la creación de prototipos, botones, LEDs y mucho más.
El sistema Qwiic Connect de SparkFun es un ecosistema de sensores, actuadores, escudos y cables I2C que agilizan la creación de prototipos y reducen la probabilidad de errores. Todas las placas compatibles con Qwiic utilizan un conector JST común de 1 mm de paso y 4 pines. Esto reduce la cantidad de espacio necesario en la placa de circuito impreso, y las conexiones polarizadas significan que no puedes conectarlo mal.
Empiece con nuestros tutoriales de aprendizaje de FPGA
