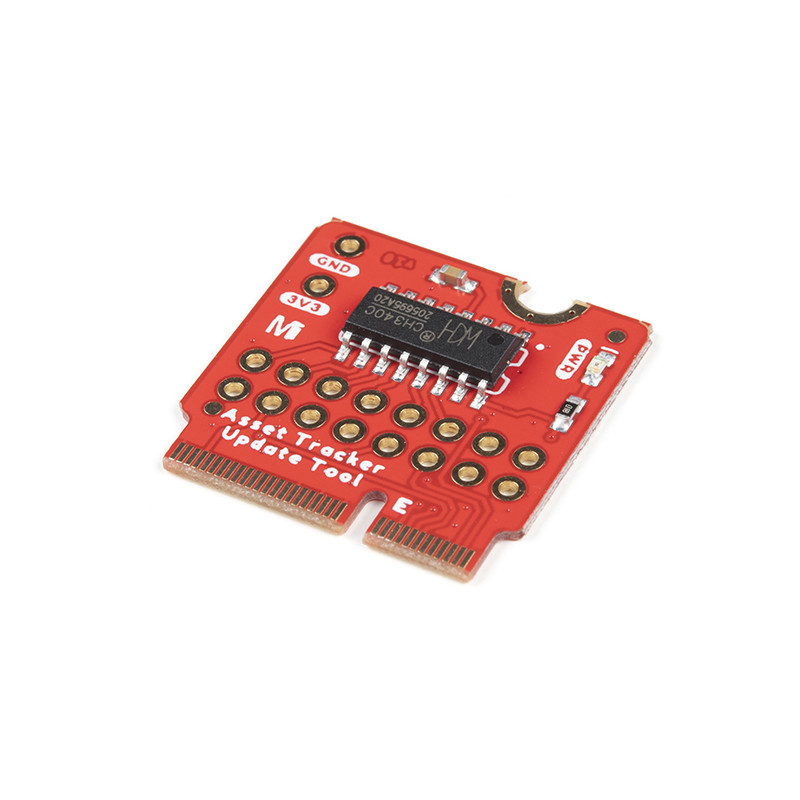

La herramienta de actualización de MicroMod SparkFun está construida para interactuar con la placa portadora MicroMod Asset Tracker y también facilita la comunicación directa con el módulo u-blox SARA-R510M8S utilizando el sofisticado software de evaluación celular m-center de u-blox. Si está familiarizado con u-center, el software de evaluación GNSS de u-blox, sabrá lo excelente que es su software. m-center es igual de bueno. Conecta un cable USB-C y ¡ya está!
La Herramienta de Actualización no es una placa procesadora completa de MicroMod, es mucho más simple que eso. Tiene un convertidor USB-Serial CH340C en él que le da acceso completo a los ocho pines de la interfaz UART del SARA-R5 a través del conector USB-C del Asset Tracker. Piensa en ello como un puente de USB a serie.
La herramienta de actualización cuenta con ocho pares de conexiones Plated Through Hole para las señales UART. Si lo desea, puede utilizarlos para conectarse directamente a la UART de SARA utilizando señales de 3,3V. Las almohadillas divididas en la parte trasera de la herramienta pueden abrirse para aislar completamente el CH340C; los pines más cercanos al M.2 se conectarán directamente a la UART SARA.
Guía de conexión de la herramienta de actualización de MicroMod
