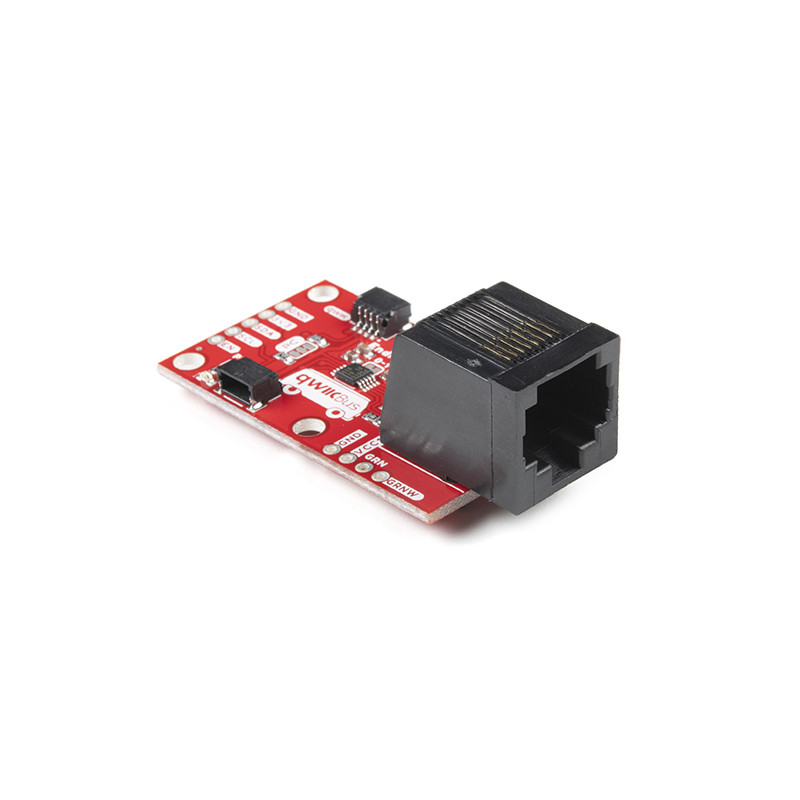

El SparkFun QwiicBus EndPoint es la forma más rápida y sencilla de ampliar el alcance de su bus de comunicación I2C. El breakout utiliza el CI PCA9615 de NXP, que convierte las dos señales I2C por defecto en cuatro señales diferenciales, dos para SCL y dos para SDA. Las señales diferenciales se envían a través de un cable Ethernet, que se conecta al breakout a través de los conectores RJ-45 incorporados. La señalización diferencial permite que las señales I2C alcancen distancias de hasta 100 pies, manteniendo la integridad de la señal. Para facilitar aún más sus lecturas, toda la comunicación se realiza exclusivamente a través de I2C, utilizando nuestro práctico sistema Qwiic, de modo que no es necesario soldar para conectarlo al resto de su sistema. Sin embargo, aún hemos separado los pines de 0,1" en caso de que prefieras utilizar una protoboard.
La sencillez de QwiicBus EndPoint es uno de sus mayores atractivos. Otros métodos de comunicación I2C requieren empaquetar la comunicación I2C en otro protocolo, ya sea RS-485 o 1-Wire. Sin embargo, el PCA9615 mantiene el protocolo I2C utilizando un transceptor diferencial.
Esta versión actualizada del Breakout I2C Diferencial añade dos pines espaciados de 0,1" conectados al par de cables no utilizados en los conectores RJ-45 para que los usuarios puedan aprovechar fácilmente el par no utilizado para lo que deseen.
Tanto si necesita ampliar el alcance de un sensor I2C en un vehículo autónomo plagado de ruido de motores como si desea crear una amplia red de sensores en su casa u oficina, el EndPoint QwiicBus es una gran solución para ampliar la distancia y reducir la susceptibilidad al ruido.
El sistema Qwiic Connect de SparkFun es un ecosistema de sensores, actuadores, escudos y cables I2C que agilizan la creación de prototipos y reducen la probabilidad de errores. Todas las placas compatibles con Qwiic utilizan un conector JST común de 1 mm de paso y 4 pines. Esto reduce la cantidad de espacio necesario en la placa de circuito impreso, y las conexiones polarizadas significan que no puedes conectarlo mal.
Empiece con la guía SparkFun QwiicBus
