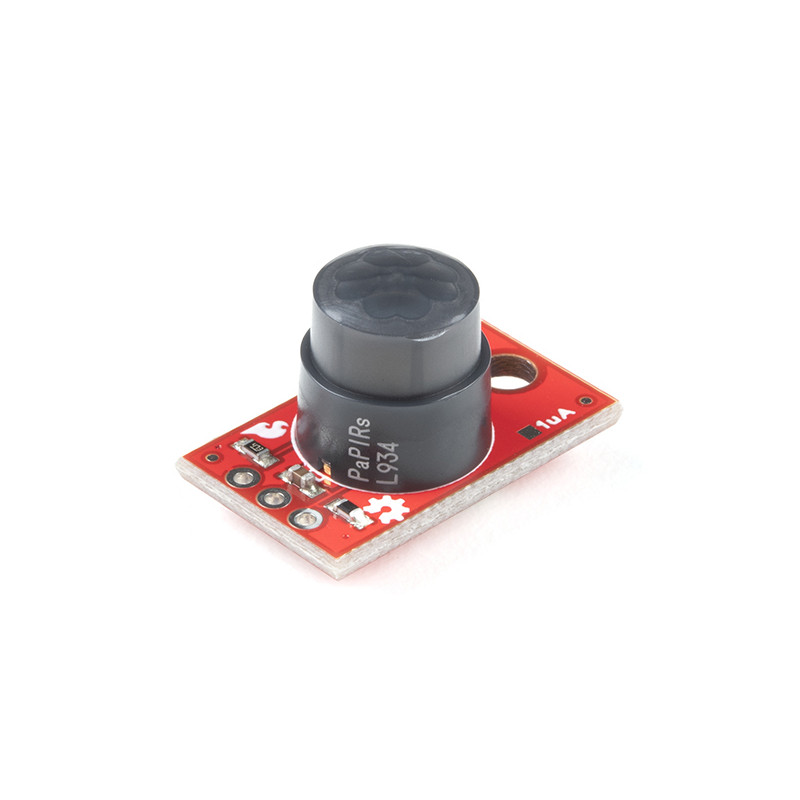

Los sensores infrarrojos pasivos (PIR) son excelentes para detectar el movimiento en una pequeña zona alrededor del sensor. La 170µA SparkFun EKMC4607112K PIR Breakout es una sencilla placa equipada con un sensor PIR de la serie EKM de Panasonic®. Los sensores PIR de la serie EKM están optimizados para pequeños movimientos y ofrecen opciones de detección de movimiento para aplicaciones de alimentación continua.
Los sensores PIR no devuelven datos de distancia específicos, sino que controlan la luz IR procedente de los objetos que se encuentran en su campo de visión y activan su señal cuando se detecta movimiento en su área de detección, lo que los hace perfectos para aplicaciones como el encendido automático de dispositivos cuando se detecta movimiento. Las aplicaciones incluyen la automatización de viviendas y edificios para el ahorro de energía, el control automatizado del encendido y apagado de la iluminación, la seguridad, los electrodomésticos y el IoT.
Los sensores de movimiento PIR de bajo perfil de Panasonic (10,9 mm frente a la altura estándar de 14,4 mm, lo que permite ahorrar espacio en diseños con limitaciones) constan de una lente para crear varias zonas de detección, un filtro óptico para bloquear la luz no infrarroja, elementos de detección piroeléctricos, blindaje electromagnético para todos los circuitos y un convertidor de impedancia para obtener una señal eléctrica. Este sensor PIR ofrece una salida digital a través de 32 zonas a 5 m de distancia de detección con un área de detección de 90° x 90°.
Nota: La sensibilidad de los sensores infrarrojos pasivos está influenciada por las condiciones ambientales, por lo que se recomienda realizar una prueba de evaluación del rendimiento en condiciones representativas.
Empiece con la guía de ruptura de PIR de SparkFun
