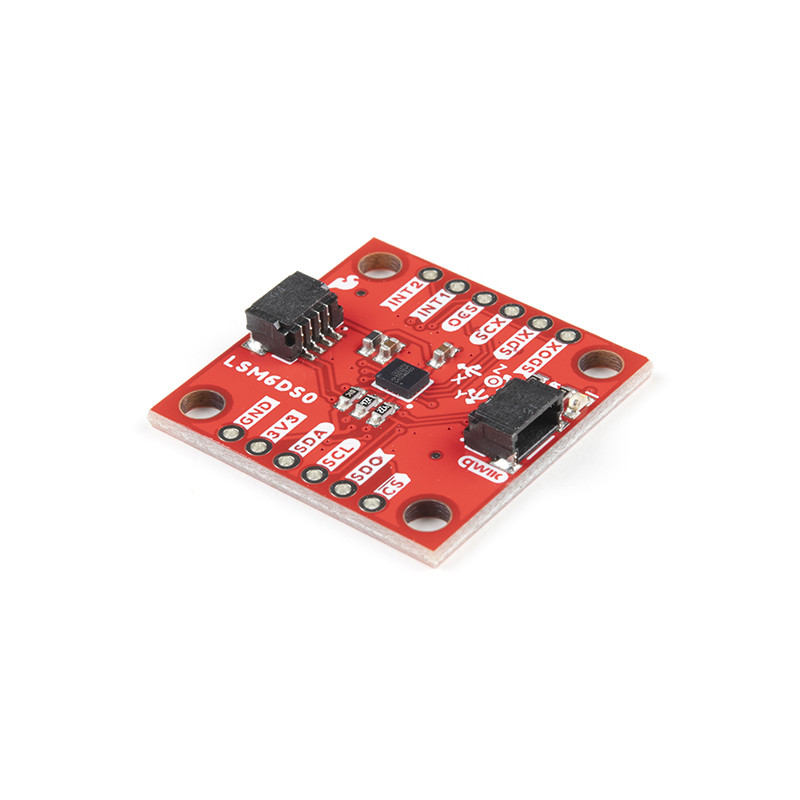

El SparkFun LSM6DSO 6 Degrees of Freedom Breakout es un sensor de acelerómetro y giroscopio con un búfer FIFO gigante de 9kB y funciones de interrupción de procesamiento integradas. Debido a las capacidades y al bajo coste del LSM6DSO, hemos creado esta pequeña placa de conexión sólo para ti. Cada breakout LSM6DSO ha sido diseñado para ser superflexible y puede ser configurado específicamente para muchas aplicaciones. Con el breakout LSM6DSO podrás detectar golpes, inclinación, movimiento, grifos, contar pasos e incluso leer la temperatura.
El LSM6DSO de STMicroelectronics es capaz de leer los datos del acelerómetro y el giroscopio hasta 6,66kHz para una detección más precisa del movimiento. Como se ha dicho antes, este breakout también tiene la capacidad de almacenar hasta 9kB de datos entre lecturas, alojar otros sensores y manejar pines de interrupción, todo ello gracias al FIFO incorporado del LSM6DSO.
Utilizando nuestro práctico sistema Qwiic, no es necesario soldar para conectarlo al resto del sistema. Sin embargo, aún hemos separado los pines de 0,1" en caso de que prefieras utilizar una protoboard. Cada pin se ha dividido en el LSM6DSO, con un lado de la placa que ofrece alimentación, I2C y funcionalidad SPI, mientras que el otro lado presenta pines que controlan la funcionalidad auxiliar y las salidas de interrupción. Tenga en cuenta que el LSM6DSO es un dispositivo de 3,3V, por lo que suministrar voltajes superiores a ~3,6V puede dañar permanentemente el CI. Para cualquier plataforma de desarrollo que funcione a 5V es necesario un variador de nivel lógico.
El sistema Qwiic Connect de SparkFun es un ecosistema de sensores, actuadores, escudos y cables I2C que agilizan la creación de prototipos y reducen la probabilidad de errores. Todas las placas compatibles con Qwiic utilizan un conector JST común de 1 mm de paso y 4 pines. Esto reduce la cantidad de espacio necesario en la placa de circuito impreso, y las conexiones polarizadas significan que no puedes conectarlo mal.
Empiece con la guía SparkFun LSM6DSO Qwiic 6DoF
