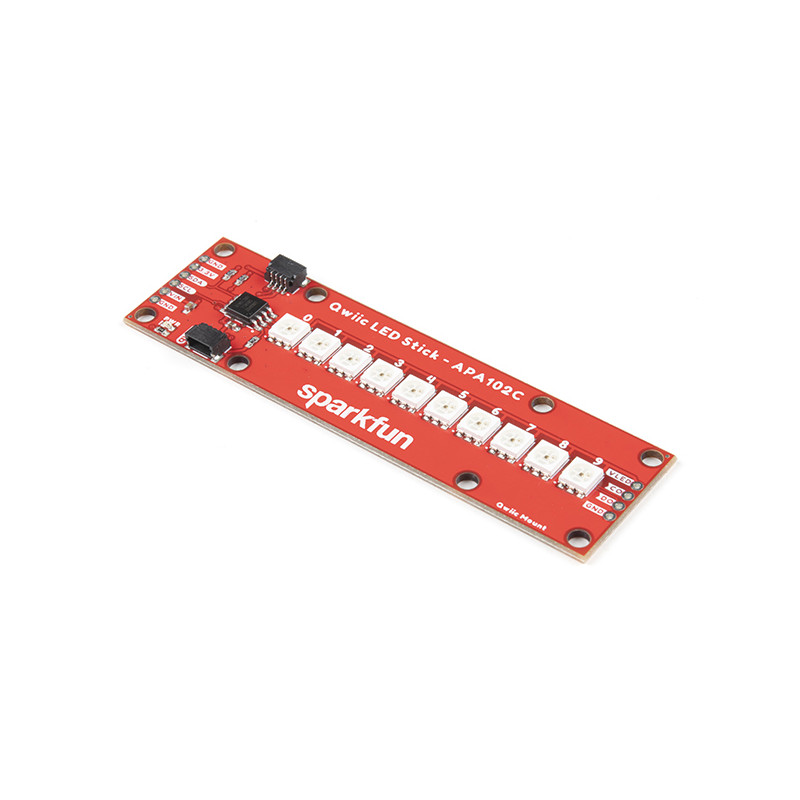

El SparkFun Qwiic LED Stick cuenta con diez LEDs APA102 direccionables, lo que facilita el control de los LEDs a todo color mediante I2C. Escribe en cada uno de los LEDs para mostrar un recuento en binario, o escribe en toda la tira para conseguir efectos de iluminación muy chulos. Incluso puedes añadir más LEDs al final si lo necesitas. Hemos escrito una biblioteca Arduino y un paquete de Python que se encargan del I2C y de la comunicación con los LEDs, así que todo lo que tienes que hacer es decidir de qué color debe ser cada LED.
¡El LED Stick tiene una dirección I2C por defecto de 0x23, pero se puede cambiar con un simple comando, lo que le permite controlar hasta 100 LEDs (10 Qwiic LED Sticks) en un solo bus! La dirección también puede cambiarse a 0x22 cerrando el puente de soldadura en la parte posterior de la placa.
Esta tabla es una de nuestras muchas tablas compatibles con Qwiic. Simplemente enchufe y listo. No hay que soldar, ni averiguar cuál es SDA o SCL, ni regular el voltaje ni traducirlo.
Advertencia: el uso de muchos LEDs puede consumir mucha corriente. Asegúrate de tener en cuenta los límites de potencia de tu configuración. Si espera que su cadena de LEDs consuma más de 600mA de corriente, conecte su alimentación externa directamente a VLED. Cerrando el puente de VLED a VCC se añade un condensador de desacoplamiento de 4,7uF.
El sistema Qwiic Connect de SparkFun es un ecosistema de sensores, actuadores, escudos y cables I2C que agilizan la creación de prototipos y reducen la probabilidad de errores. Todas las placas compatibles con Qwiic utilizan un conector JST común de 1 mm de paso y 4 pines. Esto reduce la cantidad de espacio necesario en la placa de circuito impreso, y las conexiones polarizadas significan que no puedes conectarlo mal.
Empezar con la guía de palos LED de Qwiic
