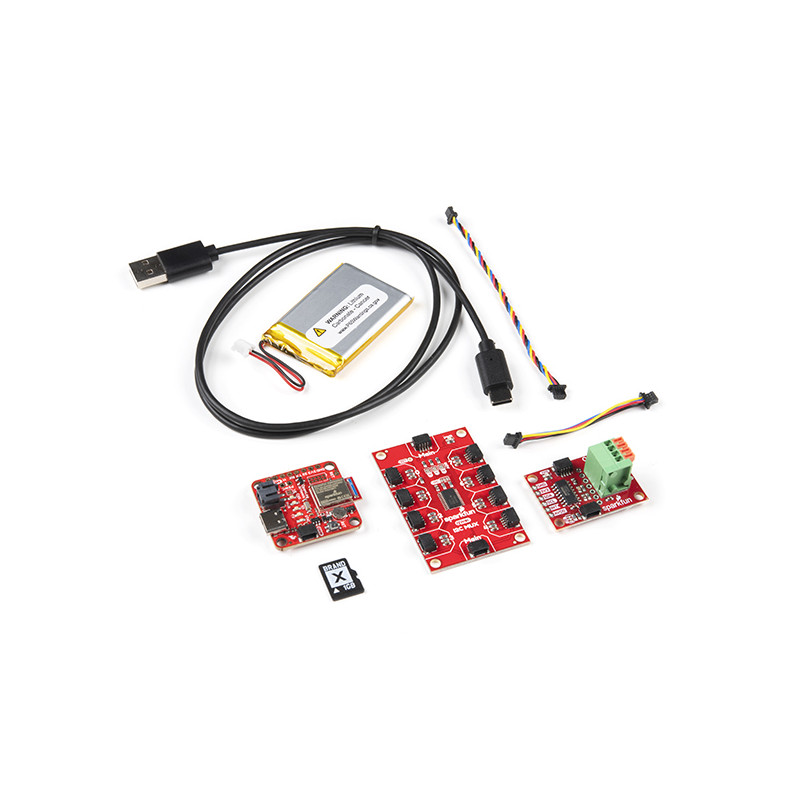

El SparkFun OpenLog Artemis Kit está destinado a proporcionar todo lo necesario para registrar los datos de su elección con el OpenLog Artemis y el Ecosistema Qwiic. Dentro del kit encontrarás un cable USB-A a C reversible para la alimentación, una batería LiPo de 1250mAh para aplicaciones remotas, una tarjeta microSD de 1GB y todos los cables Qwiic necesarios para conectar las placas incluidas. El SparkFun Qwiic Mux Breakout y SparkFun Qwiic Scale se incluyen para permitir el acceso a los datos de cualquier y todos los sensores Qwiic que pueda estar utilizando en cada aplicación de proyecto único.
El SparkFun OpenLog Artemis, o "OLA", es un registrador de datos de código abierto que viene preprogramado para registrar automáticamente la IMU, el GPS, los datos en serie y varios sensores de presión, humedad y distancia. OLA detecta, configura y registra automáticamente los sensores Qwiic conectados a la placa (¡Sin soldaduras! ¡Sin programación!). El OpenLog Artemis es altamente configurable a través de una interfaz serie fácil de usar. Basta con conectar un cable USB-C y abrir un terminal a 115200bps. La salida del registro se transmite automáticamente tanto al terminal como a la microSD. Al pulsar cualquier tecla se abre el menú de configuración. El OLA está diseñado específicamente para los usuarios que sólo necesitan capturar una gran cantidad de datos a un CSV y volver a su proyecto más grande.
El Qwiic Mux Breakout permite la comunicación con múltiples dispositivos I2C que tienen la misma dirección, lo que hace que sea fácil de interconectar. El Qwiic Mux también tiene ocho direcciones configurables propias, lo que permite hasta 64 buses I2C en una conexión. Para facilitar aún más el uso de este multiplexor, toda la comunicación se realiza exclusivamente a través de I2C, utilizando nuestro práctico sistema Qwiic.
La SparkFun Qwiic Scale es una pequeña placa de conexión para el NAU7802 que permite leer fácilmente las células de carga para medir con precisión el peso de un objeto. Conectando la placa a tu microcontrolador podrás leer los cambios en la resistencia de una célula de carga y, con algo de calibración, podrás obtener mediciones de peso muy precisas. Si conecta una célula de carga a la báscula Qwiic, podrá traducir los datos del sensor en algo que su microcontrolador pueda leer.
Nota: Este kit no incluye una célula de carga. Haga clic aquí para ver las células de carga que ofrecemos actualmente.
El sistema SparkFun Qwiic connect es un ecosistema de sensores I2C, actuadores, escudos y cables que hacen que la creación de prototipos sea más rápida y menos propensa a errores. Todas las placas compatibles con Qwiic utilizan un conector JST común de 1 mm de paso y 4 pines. Esto reduce la cantidad de espacio necesario en la placa de circuito impreso, y las conexiones polarizadas significan que no puedes conectarlo mal.
Empiece con la guía de conexión de SparkFun OpenLog Artemis
Incluye:
1x SparkFun OpenLog Artemis
1x SparkFun Qwiic Scale - NAU7802
1x SparkFun Qwiic Mux Breakout - 8 Channel (TCA9548A)
1x Lithium Ion Battery - 1250mAh (IEC62133 Certified)
1x microSD Card - 1GB (Class 4)
1x Reversible USB A to C Cable - 0.8m
1x Flexible Qwiic Cable - 50mm
1x Flexible Qwiic Cable - 100mm
