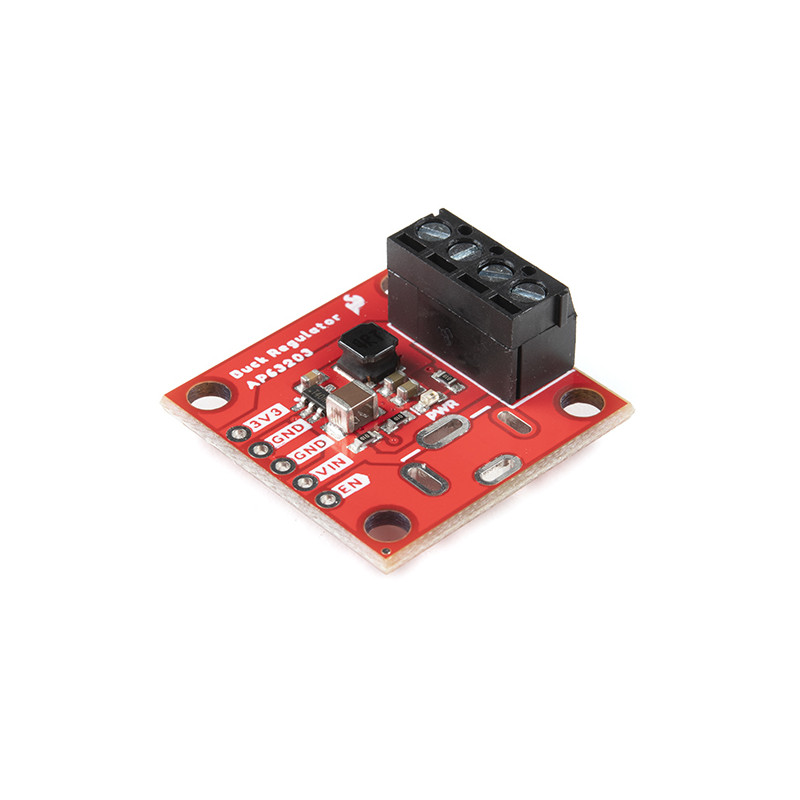

¿Quién no necesita ocasionalmente una regulación de la potencia? Nosotros sí, así que hemos diseñado el SparkFun Buck Regulator Breakout para ayudarnos en esta tarea. Con el AP63203 de Diodes Inc, esta placa de circuito impreso aprovecha un convertidor buck síncrono de 2A que tiene un amplio rango de tensión de entrada de 3,8V a 32V y un MOSFET de potencia de lado alto de 125m? y un MOSFET de potencia de lado bajo de 68m? totalmente integrados para proporcionar una conversión DC/DC reductora de alta eficiencia. Todo ello en un encapsulado TSOT26 de bajo perfil, integrado en una placa de 2,5 por 2,5 cm.
La alimentación de este regulador Buck puede suministrarse de varias maneras. Hay terminales de tornillo en el lado derecho de la placa, almohadillas de soldadura para una toma de barril, que se puede montar en la parte superior o inferior de la placa, y los agujeros pasantes chapados en el lado izquierdo de la placa se pueden utilizar como entrada. La salida puede obtenerse a través de los terminales de tornillo o de los orificios pasantes chapados. Además, para disipar parte del exceso de calor, hemos añadido una almohadilla de cobre para un disipador de calor en la parte posterior de la placa.
El espectro de frecuencias (FSS) reduce la EMI y un esquema de controlador de puerta propio resiste el timbre del nodo de conmutación sin sacrificar los tiempos de encendido y apagado del MOSFET, lo que borra aún más el ruido EMI radiado de alta frecuencia.
Empiece con la guía del regulador Buck SparkFun
