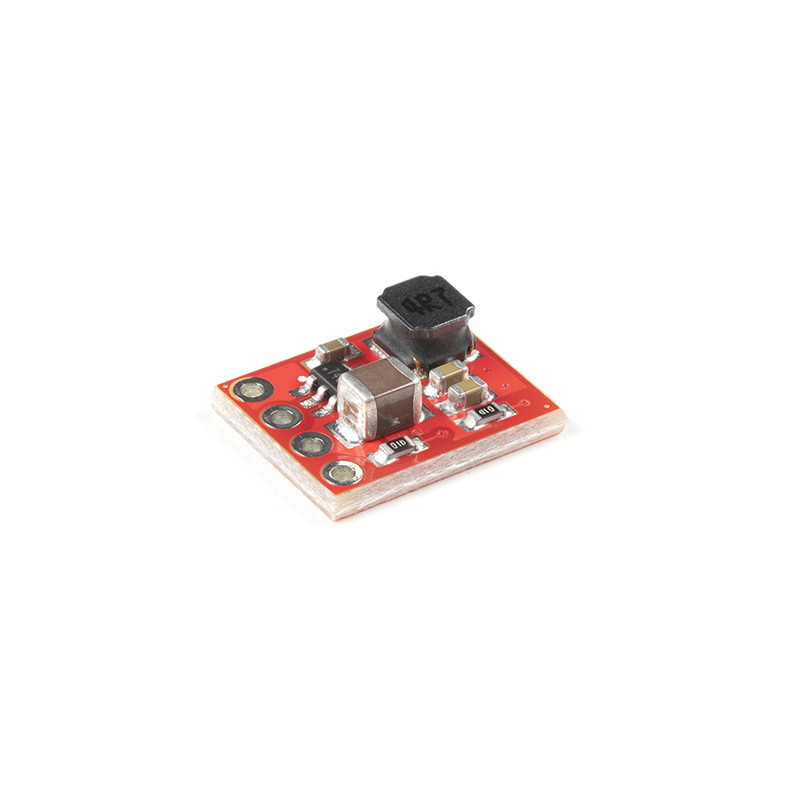

¿Quién no necesita ocasionalmente una regulación de la potencia? Nosotros sí, así que hemos diseñado el regulador Breakout de SparkFun BabyBuck para ayudarnos en esa tarea. Con el AP63203 de Diodes Inc, esta placa de circuito impreso aprovecha un convertidor buck síncrono de 2A que tiene un amplio rango de tensión de entrada de 3,8V a 32V y un MOSFET de potencia de lado alto de 125m? y un MOSFET de potencia de lado bajo de 68m? totalmente integrados para proporcionar una conversión DC/DC reductora de alta eficiencia. Todo ello en un encapsulado TSOT26 de bajo perfil integrado en una placa de 0,4 por 0,5 pulgadas.
A diferencia de su hermano, el BabyBuck sacrifica la flexibilidad de la opción de potencia por el espacio. Pero no te preocupes, porque puedes seguir utilizando los agujeros pasantes chapados para la alimentación de entrada y salida. Con unas simples cabeceras en ángulo recto, estarás en marcha en un abrir y cerrar de ojos.
El espectro de frecuencias (FSS) reduce la EMI y un esquema de controlador de puerta propio resiste el timbre del nodo de conmutación sin sacrificar los tiempos de encendido y apagado del MOSFET, lo que borra aún más el ruido EMI radiado de alta frecuencia.
Empiece con la guía de conexión de reguladores SparkFun Buck
