¿Tienes ideas para un proyecto que se mueve? ¿Un robot, una puerta automática para perros, una plataforma móvil? Sea cual sea el proyecto, el kit SparkFun Big Easy Driver está diseñado para ayudar a hacerlo realidad.
Cada Big Easy Driver puede accionar hasta un máximo de 2A por fase de un motor paso a paso bipolar. Se trata de un controlador de microdirección de chopper que por defecto está en modo de microdirección de 16 pasos. Puede admitir una tensión máxima de accionamiento del motor de unos 30 V, e incluye una regulación de 5 V/3,3 V incorporada, por lo que sólo es necesaria una alimentación. Aunque esta placa debería ser capaz de hacer funcionar la mayoría de los sistemas sin refrigeración activa mientras funciona a 1,4-1,7A/fase, se necesita un disipador para cargas que se acerquen a los 2A/fase.
Para actuar como el cerebro de su proyecto es un microcontrolador SparkFun RedBoard Qwiic. La SparkFun RedBoard Qwiic puede ser programada a través de un cable USB Micro-B utilizando el IDE Arduino: Sólo tienes que conectar la placa, seleccionar "Arduino UNO" en el menú de la placa y ya estás listo para cargar el código. Puede alimentar la SparkFun RedBoard Qwiic a través de USB o a través de la toma de barril. El regulador de potencia de a bordo puede manejar cualquier cosa de 7 a 15VDC.
Este kit también incluye una fuente de alimentación de 12V/5V (2A), un cable USB A reversible a micro-B reversible, un pequeño disipador térmico, cables de puente M/M (paquete de 30) y 8 terminales de tornillo de 3,5mm de paso (2 pines). Lo único que tendrá que proporcionar usted mismo es un motor paso a paso (hemos enumerado algunos ejemplos en la Guía de conexión más abajo).
Nota: El Big Easy Driver fue diseñado por Brian Schmalz. Una parte de cada venta se devuelve a él para el apoyo al producto y el desarrollo continuo.
Empiece con la guía de conexión de SparkFun Big Easy Driver

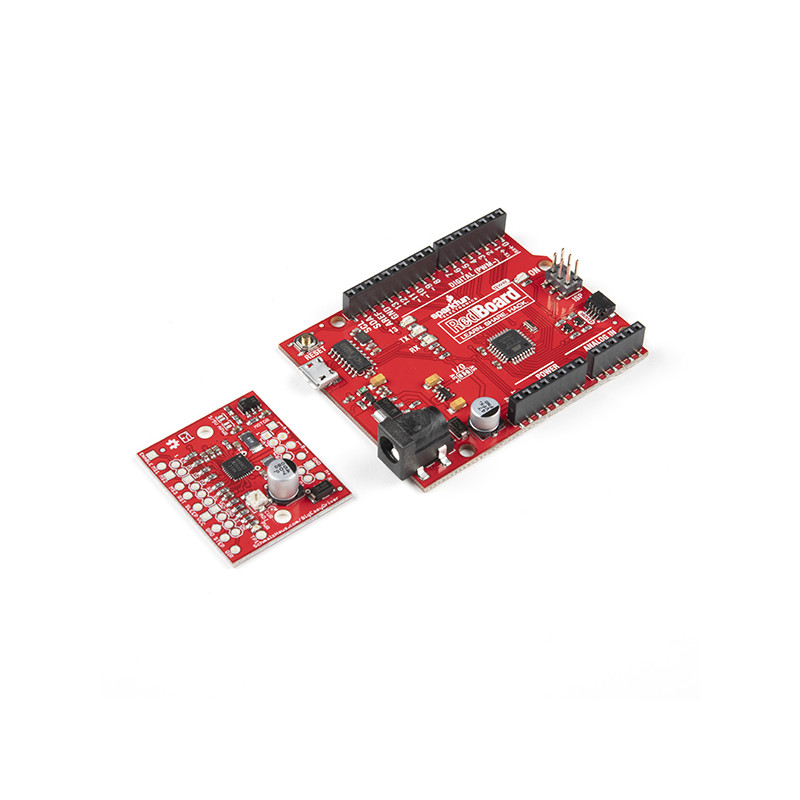

Incluye:
1x Big Easy Driver
1x SparkFun RedBoard Qwiic
1x Fuente de alimentación - 12V/5V (2A)
1x Disipador térmico pequeño
1x Cables de puente estándar de 7" M/M - 30 AWG (paquete de 30)
8x Terminales de tornillo de 3,5mm de paso (2 pines)
