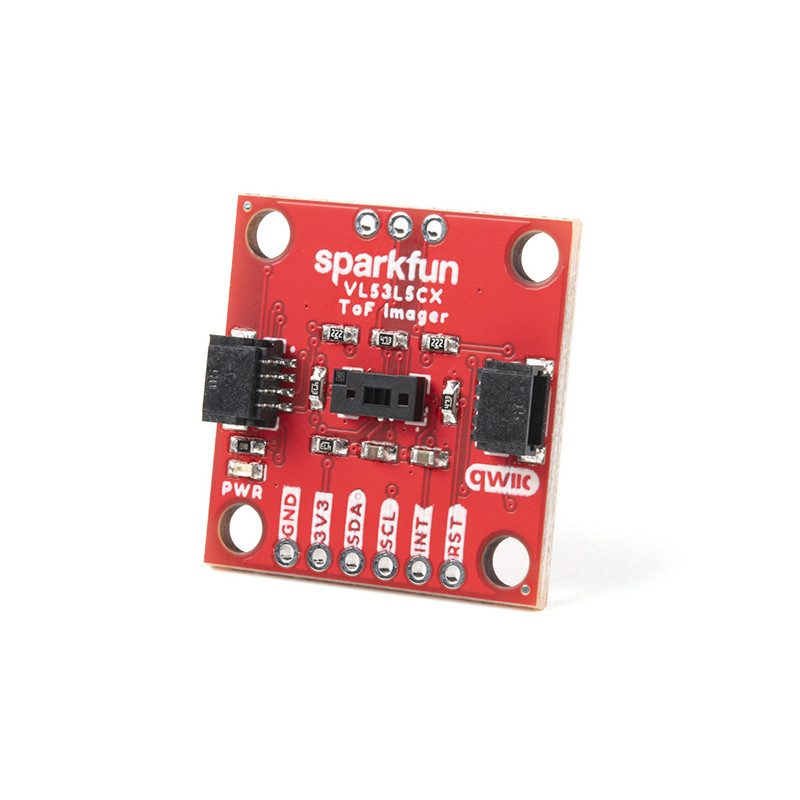

El SparkFun Qwiic ToF Imager es un sensor de tiempo de vuelo (ToF) de 64 píxeles de última generación y 4 metros de alcance construido en torno al VL53L5CX de ST. Este chip integra una matriz SPAD, filtros infrarrojos físicos y elementos ópticos difractivos (DOE) para lograr el mejor rendimiento de alcance en diversas condiciones de iluminación ambiental con una gama de materiales de vidrio de cobertura. Utilizando nuestro práctico sistema Qwiic, no es necesario soldar para conectarlo al resto del sistema. Sin embargo, aún hemos separado los pines de 0,1" en caso de que prefieras utilizar una protoboard.
Es posible realizar mediciones de distancia multizona de hasta 4.000 mm en las 64 zonas con un amplio campo de visión diagonal de 63° que puede leerse hasta 15 Hz. Gracias a los algoritmos patentados por ST Histogram, el VL53L5CX es capaz de detectar diferentes objetos dentro del FoV. El Histograma también proporciona inmunidad para cubrir la diafonía del cristal más allá de los 60 cm.
Ideal para el mapeo de habitaciones en 3D, la detección de obstáculos para la robótica, el reconocimiento de gestos, el IoT, el autoenfoque asistido por láser y la mejora de la RA/VR, el conector Qwiic de este sensor facilita la integración.
El sistema Qwiic Connect de SparkFun es un ecosistema de sensores, actuadores, escudos y cables I2C que agilizan la creación de prototipos y reducen la probabilidad de errores. Todas las placas compatibles con Qwiic utilizan un conector JST común de 1 mm de paso y 4 pines. Esto reduce la cantidad de espacio necesario en la placa de circuito impreso, y las conexiones polarizadas significan que no puedes conectarlo mal.
Guía de conexión del lector de imágenes ToF VL53L5CX Qwiic
