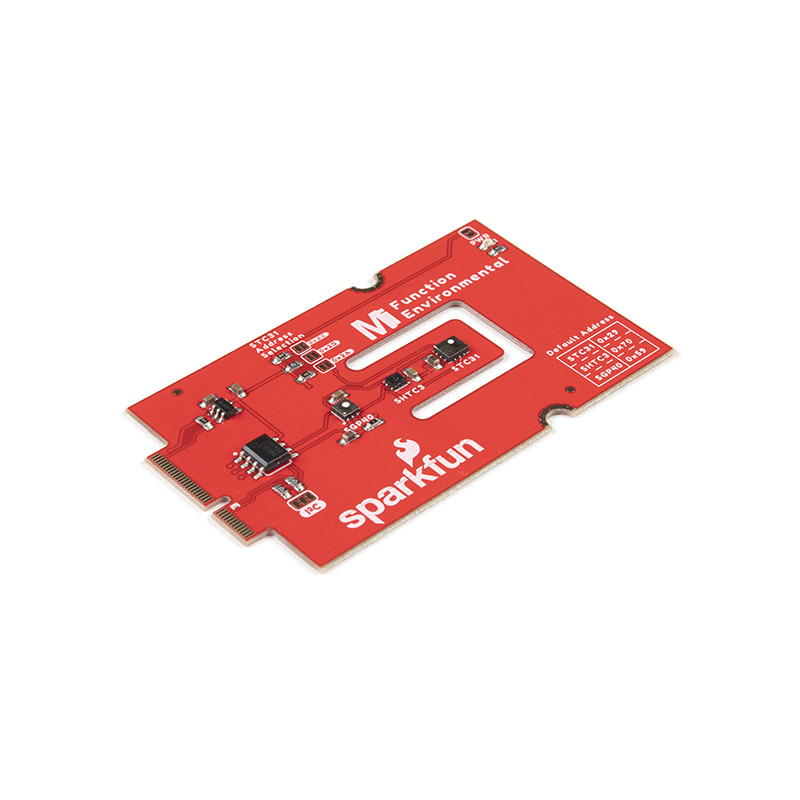

La tarjeta de función ambiental SparkFun MicroMod añade opciones de detección adicionales a las tarjetas de procesador MicroMod. Esta placa de funciones incluye tres sensores para controlar la calidad del aire (SGP40), la humedad y la temperatura (SHTC3), y las concentraciones de CO2 (STC31) en su ambiente interior. Para facilitar aún más su uso, toda la comunicación se realiza a través del bus I2C del MicroMod.
El SGP40 mide la calidad del aire en su habitación o casa. El SGP40 utiliza un sensor de óxido metálico (MOx) con una microplaca caliente controlada por la temperatura y proporciona una señal de calidad del aire interior basada en compuestos orgánicos volátiles (COV) con compensación de humedad. Tanto el elemento sensor como el algoritmo de COV presentan una solidez inigualable frente a los gases contaminantes presentes en las aplicaciones del mundo real, lo que permite una estabilidad única a largo plazo, así como una baja deriva y variación entre dispositivos.
El SHTC3 es un sensor digital de humedad y temperatura de gran precisión. El SHTC3 utiliza un sensor de humedad capacitivo con un rango de medición de humedad relativa de 0 a 100% HR y un sensor de temperatura bandgap con un rango de medición de temperatura de -40°C a 125°C. El SHTC3 se basa en el éxito de su sensor SHTC1 con una mayor precisión (±2% HR, ±0,2°C) que su predecesor, lo que permite una mayor flexibilidad.
El STC31 mide las concentraciones de CO2 basándose en la conductividad térmica y tiene dos rangos de medición de CO2: 0 a 25 vol%; y 0 a 100 vol%. La repetibilidad de la medición es de 0,2 vol%, con una estabilidad de 0,025 vol% / °C. La precisión de la medición depende del rango de medición: 0,5 vol% + 3% de valor medido; 1 vol% + 3% de valor medido. Utilizando las mediciones del SHTC3, el STC31 es capaz de proporcionar mediciones con compensación de humedad junto con una compensación de temperatura mejorada. El STC31 también puede compensar la presión atmosférica, lo que resulta muy útil si, como nosotros, estás en la montaña.
El excelente rendimiento de estos tres sensores se basa en la tecnología CMOSens® patentada por Sensirion, que combina el elemento sensor, el procesamiento de la señal y la calibración digital en un pequeño chip CMOS. La tecnología CMOS, de probada eficacia, se adapta perfectamente a la producción en masa de alta calidad y es la opción ideal para aplicaciones OEM exigentes y sensibles a los costes.
Utilizando nuestro práctico conector M.2 MicroMod, no es necesario soldar para conectarlo a su sistema. Sólo tienes que hacer coincidir la llave del conector de borde biselado de tu procesador y placa funcional con su respectiva llave en el conector M.2, y luego fijarlos a la placa base con tornillos. A continuación, se puede leer la tarjeta de función ambiental MicroMod a través del puerto I2C. La placa está equipada con el regulador de voltaje AP2112 de 3,3V, resistencias de pull-up I2C, LED de alimentación, puente para desactivar el LED y puentes para direcciones alternativas de STC31.
Nota: El procesador MicroMod y la placa principal no se incluyen con esta placa de función ambiental MicroMod. Estos tableros deberán adquirirse por separado.
MicroMod es un ecosistema de interfaz modular que conecta una "placa procesadora" de microcontrolador con varios periféricos de "placa portadora". Utilizando el estándar M.2, el estándar MicroMod está diseñado para intercambiar fácilmente los procesadores y las tarjetas funcionales sobre la marcha. Empareje una placa portadora especializada para el proyecto que necesita con su elección de procesador compatible.
Empezar con la tarjeta de función ambiental MicroMod
