Estamos bastante familiarizados con las pantallas de siete segmentos. Los vemos en nuestros despertadores, hornos y microondas. Si añades más segmentos a cada dígito, podrás mostrar algo más que números. Estos dígitos de catorce segmentos permiten mostrar todo tipo de números, caracteres y símbolos. Con Qwiic, basta con conectarlo y listo. No hay que soldar, ni averiguar cuál es SDA o SCL, ni regular el voltaje ni traducirlo.

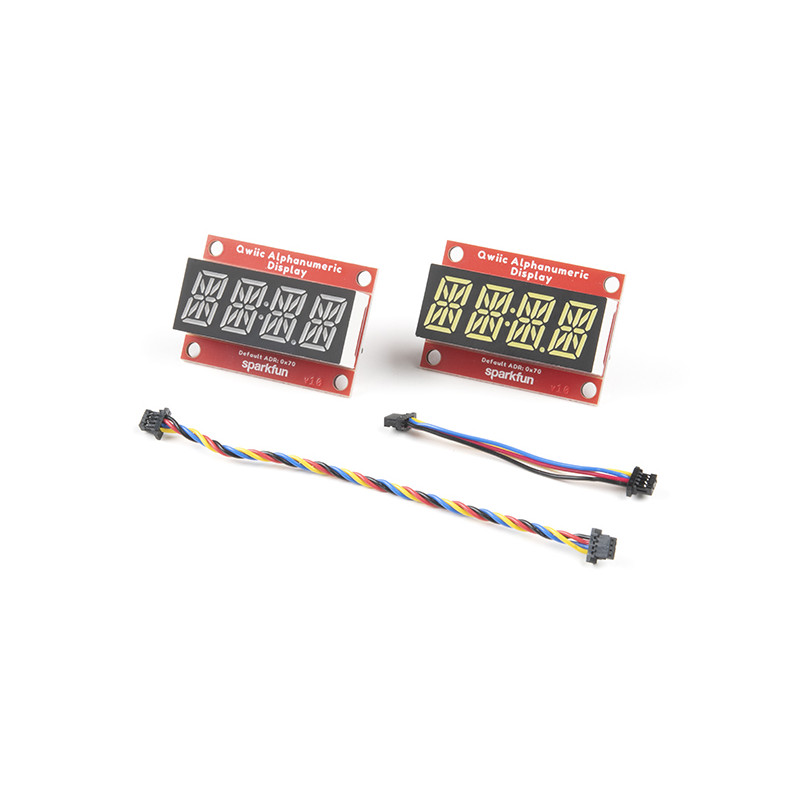

El kit de inicio alfanumérico SparkFun Qwiic viene con dos pantallas, una roja y otra blanca. También se incluyen en este kit 10 separadores y tornillos para el montaje, así como dos cables Qwiic para ponerlo en marcha lo antes posible. Con una amplia variedad de placas de microcontroladores con Qwiic disponibles, hemos decidido no incluir una para que puedas elegir la que mejor se adapte a las necesidades de tu proyecto actual. Esta es la única parte que tienes que suministrar tú mismo, así que asegúrate de consultar los accesorios de enganche más abajo para ver algunas sugerencias.
La biblioteca SparkFun Alphanumeric Display Arduino hace que la impresión de cadenas en la pantalla sea tan fácil como llamar a la función print(). Con esta librería, podrás enviar comandos I2C al chip controlador de LEDs VK16K33 para iluminar segmentos (incluyendo el punto decimal o los dos puntos) e incluso desplazar tu cadena por la pantalla. Puedes descargar la librería a través del gestor de librerías Arduino buscando 'SparkFun Alphanumeric Display' o puedes obtener el repo de GitHub como archivo .zip e instalar la librería desde allí.
El VK16K33 también soporta la configuración de direcciones I2C. Basta con cerrar una combinación de los puentes de dirección de la parte trasera y podrá comunicarse con hasta cuatro pantallas en el mismo bus. Nuestro delgado diseño de placa también cuenta con orificios de separación desmontables, conectores Qwiic verticales y orificios de montaje internos.
El sistema Qwiic Connect de SparkFun es un ecosistema de sensores, actuadores, escudos y cables I2C que agilizan la creación de prototipos y reducen la probabilidad de errores. Todas las placas compatibles con Qwiic utilizan un conector JST común de 1 mm de paso y 4 pines. Esto reduce la cantidad de espacio necesario en la placa de circuito impreso, y las conexiones polarizadas significan que no puedes conectarlo mal.
Empiece con la Guía de Conexión de la Pantalla Alfanumérica Qwiic
Incluye:
1x Pantalla Alfanumérica Qwiic - Blanca
1x Pantalla Alfanumérica Qwiic - Roja
1x Cable Qwiic de 100mm
1x Cable Qwiic de 50mm
1x Separador - Nylon (4-40; 3/8"; paquete de 10)
1x Tornillo - Cabeza Phillips (1/4", 4-40, paquete de 10)
