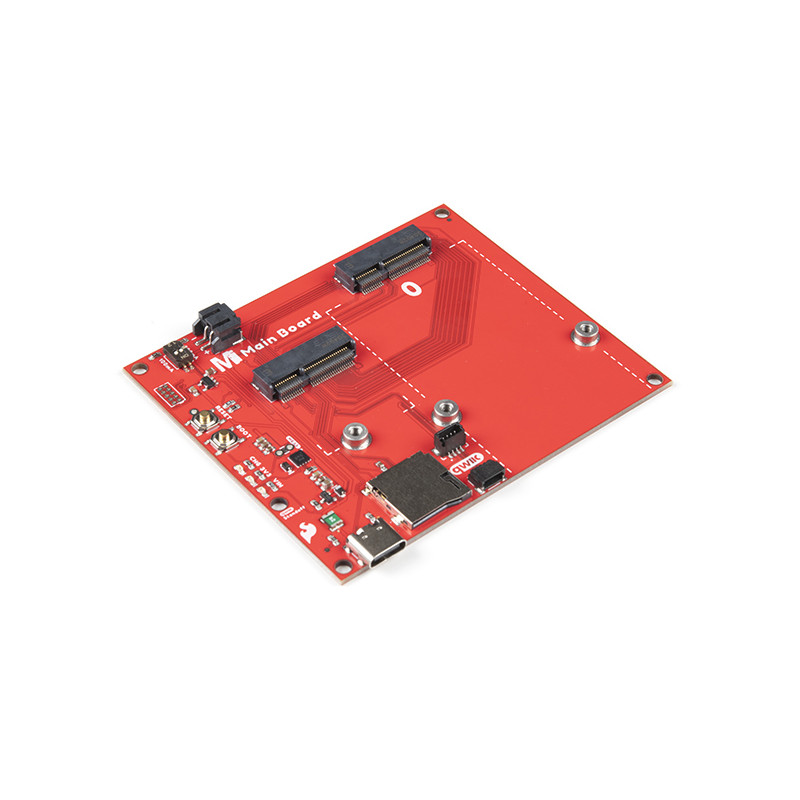

La placa principal de MicroMod es una placa portadora especializada que permite interconectar una placa procesadora de MicroMod con una única placa de función de MicroMod. Con el conector M.2 MicroMod, la conexión de su procesador y de sus tarjetas de función es muy sencilla. Sólo tienes que hacer coincidir la llave del conector de borde biselado de tu placa con la llave del conector M.2 y fijar las placas con tornillos.
La placa principal única incluye un conector USB-C para alimentar y programar la placa procesadora. También hay dos botones para el reinicio y el arranque en la placa. También se incluye en la placa un fusible reajustable de 2A y un regulador de voltaje de 3,3V/1A. Incluso hemos añadido un cómodo puente para los usuarios avanzados que quieran puentear el fusible y otro para medir el consumo de corriente para las pruebas de baja potencia. Para aquellos que necesitan ir a distancia con su aplicación, la placa incluye un conector JST de 2 pines y un IC de carga de LiPo MCP73831 de una sola célula (ajustado a una tasa de 500mA). Dispone de tres LEDs de estado para la alimentación y la carga. Hay una toma para tarjetas microSD, por lo que también puedes conectar una tarjeta microSD para el registro de datos. Por último, hay dos conectores Qwiic en la placa para añadir fácilmente dispositivos I2C habilitados para Qwiic a su projects.
Nota: El procesador MicroMod y la placa de funciones no se incluyen con la placa principal MicroMod. Estos tableros deberán adquirirse por separado.
MicroMod es un ecosistema de interfaz modular que conecta una "placa procesadora" de microcontrolador con varios periféricos de "placa portadora". Utilizando el estándar M.2, el estándar MicroMod está diseñado para intercambiar fácilmente los procesadores y las tarjetas funcionales sobre la marcha. Empareje una placa portadora especializada para el proyecto que necesita con su elección de procesador compatible.
Empiece con la Guía de la Placa Base MicroMod
Incluye:
1x Placa Base MicroMod - Simple
3x Tornillos Phillips #0 M2.5x3mm
