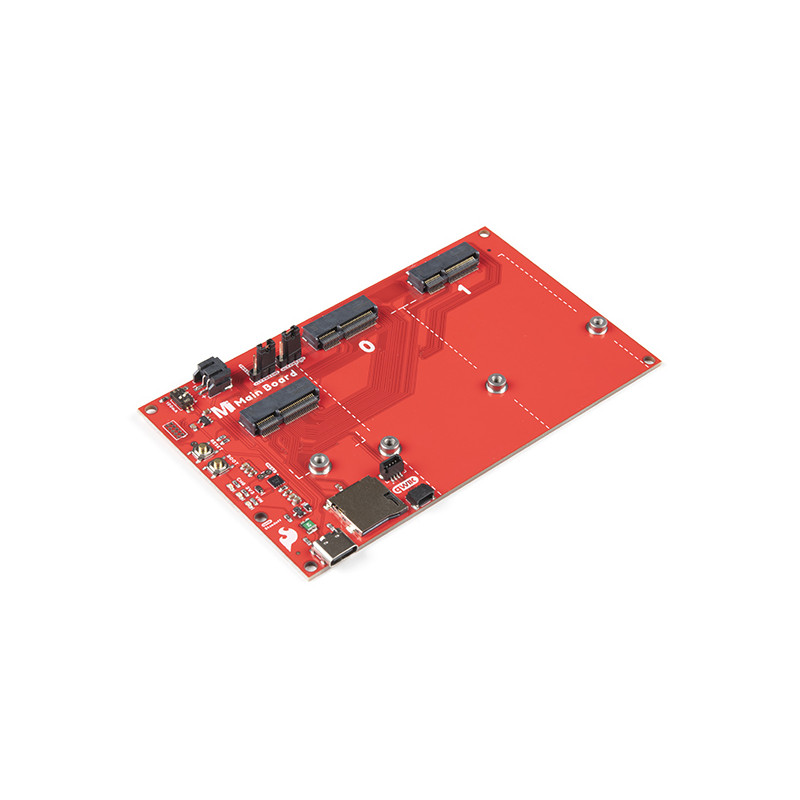

La placa principal MicroMod es una placa portadora especializada que permite interconectar una placa procesadora MicroMod con hasta dos placas de función MicroMod. Con el conector M.2 MicroMod, la conexión de tu procesador y de las tarjetas de función es muy sencilla. Sólo tienes que hacer coincidir la llave del conector de borde biselado de tu placa con la llave del conector M.2 y fijar las placas con tornillos.
La placa principal doble incluye un conector USB-C para alimentar y programar la placa procesadora. También hay dos botones para el reinicio y el arranque en la placa. También se incluye en la placa un fusible reajustable de 2A y un regulador de tensión de 3,3V/1A. Incluso hemos añadido un cómodo puente para los usuarios avanzados que quieran puentear el fusible y otro para medir el consumo de corriente para las pruebas de baja potencia. Para aquellos que necesitan ir a distancia con su aplicación, la placa incluye un conector JST de 2 pines y un IC de carga de LiPo MCP73831 de una sola célula (ajustado a una tasa de 500mA). Dispone de tres LEDs de estado para la alimentación y la carga. Hay una toma para tarjetas microSD, por lo que también puedes conectar una tarjeta microSD para el registro de datos. Por último, hay dos conectores Qwiic en la placa para añadir fácilmente dispositivos I2C habilitados para Qwiic a su projects.
Nota: El procesador MicroMod y las placas de función no se incluyen con la placa principal MicroMod. Estos tableros deberán adquirirse por separado.
MicroMod es un ecosistema de interfaz modular que conecta una placa de procesador de microcontrolador con varios periféricos de la placa base. Utilizando el estándar M.2, el estándar MicroMod está diseñado para intercambiar fácilmente los procesadores y las tarjetas funcionales sobre la marcha. Empareje una placa portadora especializada para el proyecto que necesita con su elección de procesador compatible.
Empiece con la Guía de la Placa Principal de MicroMod
Incluye:
1x Placa Principal de MicroMod - Simple
4x Tornillos Phillips #0 M2.5x3mm
2x Jumper Shunts de 2 pines
