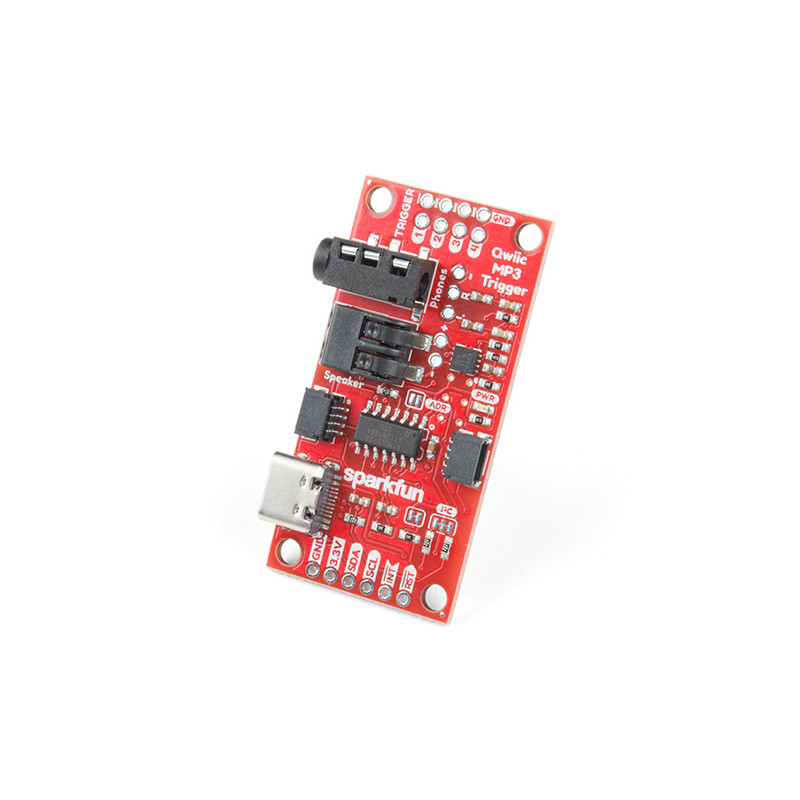

A veces sólo necesitas un MP3 para jugar. Ya sea un tema musical al entrar en la habitación o una canción de fuerza cuando estés haciendo ejercicio. El SparkFun Qwiic MP3 Trigger se encarga de todos los requisitos necesarios, todo lo que necesitas hacer es enviar un simple comando I2C y escuchar lo que hay en tu tarjeta micro SD. Utilizando nuestro práctico sistema Qwiic, no es necesario soldar para conectarlo al resto del sistema. Sin embargo, aún hemos separado los pines de 0,1" en caso de que prefieras utilizar una protoboard.
Cuando se conecta un cable USB-C al Qwiic MP3 Trigger el contenido de la tarjeta microSD aparece como una unidad de salto. Sólo tienes que conectar el Qwiic MP3 Trigger y estarás transfiriendo MP3s, ¡sin necesidad de drivers y sin necesidad de convertir WAV o Vorbis! La salida de sonido se realiza a través de una toma de auriculares de 3,5 mm o un conector poke-home que permite conectar un altavoz externo sin necesidad de soldar. El altavoz suministrado está potenciado por un amplificador mono de clase D capaz de emitir hasta 1,4 W, por lo que puede alcanzar un volumen increíble. El volumen se puede seleccionar por software entre 32 niveles, mientras que la ecualización se puede ajustar para asegurarse de que tus éxitos clásicos suenen de forma diferente a tus rutinas de baile de jazz. Si no quieres ocuparte de ninguna programación, hay cuatro pines de activación. Cuando el pin 3 se baja, el archivo T003.mp3 se reproduce inmediatamente. Esto le permite comenzar a reproducir los efectos de sonido con el toque de un botón. Tirando de varios pines hacia abajo simultáneamente, los cuatro disparadores pueden reproducir hasta diez pistas: T001 a T010. Se pueden cargar hasta 255 pistas en la tarjeta SD y activarlas a través de la interfaz I2C.
Todos los ajustes, incluyendo el volumen, el ecualizador y la dirección I2C, se almacenan en la NVM y se cargan en cada encendido. La dirección I2C del Qwiic MP3 Trigger puede modificarse mediante un puente de soldadura o asignarse mediante un comando de software. Se pueden encadenar varios Qwiic MP3 Triggers en un solo bus, lo que permite mezclar y disparar pistas simultáneamente.
Hemos escrito una extensa biblioteca Arduino para que la reproducción de MP3 a través de I2C sea un juego de niños. Se pueden reproducir pistas, cambiar el volumen, reproducir lo siguiente/anterior, comprobar si la pista se está reproduciendo, detener la reproducción, cambiar el ecualizador y cambiar la dirección I2C.
Nota: Esta unidad tiene el firmware actualizado a la v1.2 para evitar el bug de auto-loop del DEV-16892 (la versión anterior). Todos los aspectos de la placa funcionan de forma idéntica, pero el comando "Pausa" ya no es compatible.
El sistema Qwiic Connect de SparkFun es un ecosistema de sensores, actuadores, escudos y cables I2C que agilizan la creación de prototipos y reducen la probabilidad de errores. Todas las placas compatibles con Qwiic utilizan un conector JST común de 1 mm de paso y 4 pines. Esto reduce la cantidad de espacio necesario en la placa de circuito impreso, y las conexiones polarizadas significan que no puedes conectarlo mal.
¿Necesita una tabla a medida? Este componente se encuentra en el constructor de placas À La Carte de SparkFun. Puede recibir un diseño personalizado con este componente -y los cientos de sensores, actuadores y dispositivos inalámbricos que elija- en tan sólo unas semanas.
Empiece con la guía de activación de MP3 de SparkFun Qwiic
