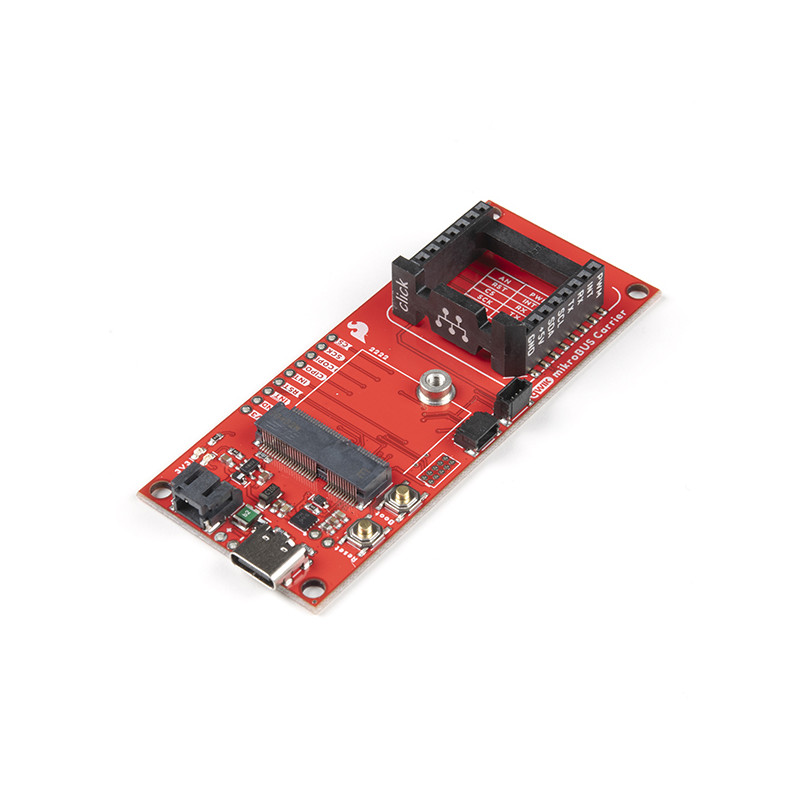

La SparkFun MicroMod mikroBUS Carrier Board aprovecha las ventajas de los ecosistemas MicroMod, Qwiic y mikroBUS facilitando la creación de prototipos rápidamente con cada uno de ellos, combinados. El zócalo M.2 de MicroMod y el cabezal de 8 pines de mikroBUS proporcionan a los usuarios la libertad de experimentar con cualquier placa procesadora del ecosistema MicroMod y cualquier placa Click del ecosistema mikroBUS, respectivamente. Esta placa también cuenta con dos conectores Qwiic para integrar sin problemas cientos de sensores y accesorios Qwiic en su proyecto.
El zócalo mikroBUS consta de un par de cabezales hembra de 8 pines con una configuración de pines estandarizada. Los pines consisten en tres grupos de pines de comunicaciones (SPI, UART e I2C), seis pines adicionales (PWM, Interrupción, Entrada analógica, Reset y Selección de chip), y dos grupos de alimentación (3,3V y 5V).
Mientras que un moderno conector USB-C facilita la programación, la Carrier Board también está equipada con un IC de carga de iones de litio/litopolímero MCP73831 para que puedas cargar una batería LiPo de una sola célula conectada. El CI de carga recibe energía de la conexión USB y puede suministrar hasta 450mA para cargar una batería conectada.
Nota: Tenga en cuenta que los procesadores MicroMod, las placas y cables Qwiic y las placas Click no se incluyen con la placa portadora MicroMod mikroBUS. Estas piezas deberán adquirirse por separado. En este momento, sólo la placa procesadora STM32 es totalmente compatible con la placa portadora mikroBUS.
MicroMod es un ecosistema de interfaz modular que conecta una placa de procesador de microcontrolador con varios periféricos de la placa base. Utilizando el estándar M.2, el estándar MicroMod está diseñado para intercambiar fácilmente los procesadores sobre la marcha. Empareje una placa portadora especializada para el proyecto que necesita con su elección de procesador compatible.
Guía de iniciación a la placa portadora MicroMod mikroBUS
