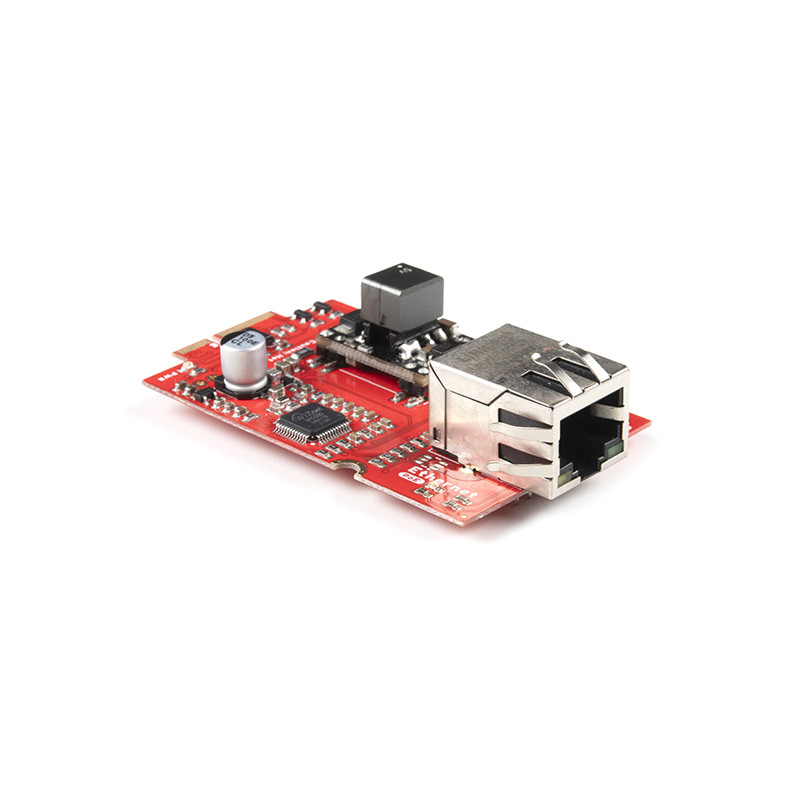

Integre su proyecto MicroMod en una red Ethernet que incluya Power-over-Ethernet con la placa de función Ethernet de SparkFun MicroMod. Esta Function Board especializada utiliza el módulo de control Ethernet W5500 de WIZnet y un convertidor DC/DC para configurar un conjunto MicroMod como dispositivo conectado y alimentado en una red Ethernet con un sistema Power-over-Ethernet (PoE).
El controlador Ethernet W5500 de WIZnet es un controlador Ethernet embebido TCP/IP que utiliza el protocolo de comunicación SPI para permitir el funcionamiento simultáneo de hasta ocho sockets independientes. La interfaz SPI del W5500 funciona a una frecuencia de hasta 80 MHz y admite SPI rápido para la comunicación Ethernet de alta velocidad. El chip también incluye un funcionamiento Wake on Lan (WOL) y un modo de apagado para ayudar a conservar la energía.
La placa utiliza un módulo convertidor DC/DC Power-over-Ethernet (PoE) Ag9900m para alimentar los conjuntos MicroMod desde una fuente PoE como un router o un switch de red. El convertidor DC/DC suministra 9 Watts @5V a los dispositivos conectados. Esta tarjeta de función configura la tensión de alimentación PoE según el esquema de alimentación IEEE802.3af Alternate B. Este esquema de alimentación utiliza los pares sobrantes del cable Ethernet (4,5 y 7,8) para la tensión continua positiva y negativa, aislando el suministro de energía de las líneas de datos.
Gracias a la estandarización de MicroMod, los usuarios ya no tienen que cruzar los esquemas con las hojas de datos, mientras tantean los cables de los puentes. Simplemente, haga coincidir el conector de borde M.2 de la tarjeta de función con la ranura del conector M.2 de la tarjeta principal y fije la tarjeta de función con tornillos.
Nota: El procesador MicroMod, la placa principal y los accesorios Ethernet no se incluyen con esta placa de función Ethernet MicroMod. Estas piezas deberán adquirirse por separado.
MicroMod es un ecosistema de interfaz modular que conecta una placa de procesador de microcontrolador con varios periféricos de la placa base. Utilizando el estándar M.2, el estándar MicroMod está diseñado para intercambiar fácilmente los procesadores sobre la marcha. Empareje una placa portadora especializada para el proyecto que necesita con su elección de procesador compatible.
Empezar a usar la tarjeta de función Ethernet MicroMod - W5500
