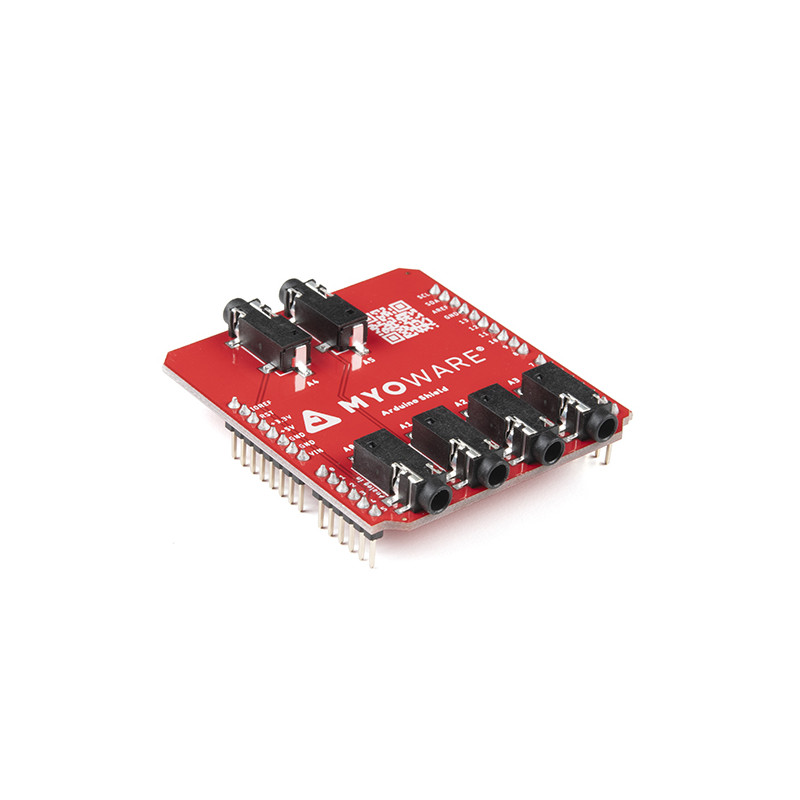

El MyoWare® 2.0 Arduino Shield está diseñado para conectar fácilmente hasta seis sensores musculares MyoWare 2.0 y Link Shields mediante cables de audio TRS a TRS de 3,5 mm. La placa viene precargada con cabezales macho, así que todo lo que necesitas hacer es apilarla en tu Arduino y conectar los sensores para leer hasta seis grupos musculares.
El factor de forma Arduino shield se acopla directamente a las placas de desarrollo que tienen la huella estándar Arduino Uno R3. Los seis pines de entrada analógica (A0-A5) de la Arduino están reservados en esta placa. En la parte posterior del escudo Arduino se incluye un puente de alimentación para seleccionar el voltaje de salida a 5V (por defecto) o 3,3V para los sensores musculares. Necesitarás un escudo de enlace MyoWare 2.0 y un cable TRS a TRS para cada sensor muscular MyoWare 2.0.
Nota: MyoWare y el escudo Arduino no están destinados a ser utilizados para el diagnóstico de enfermedades u otras afecciones, ni para la cura, el tratamiento de mitigación o la prevención de enfermedades, en el hombre o en otros animales.
El ecosistema MyoWare® 2.0 consiste en escudos que se conectan fácilmente con el sensor muscular MyoWare® 2.0, que es un sensor de electromiografía (EMG) de bajo coste, compatible con Arduino y todo en uno, de Advancer Technologies. El innovador sistema de conectores permite a los usuarios encajar fácilmente los escudos con un perfil bajo y compacto y conectarlos a la entrada analógica de un microcontrolador para medir la actividad eléctrica bruta, filtrada y rectificada de un músculo objetivo. Esto elimina la necesidad de soldar las conexiones entre placas.
Este producto es una colaboración con Brian Kaminski de Advancer Technologies. Una parte de cada venta se devuelve a ellos para el apoyo al producto y el desarrollo continuo.
Guía de inicio de MyoWare 2.0 Arduino Shield
