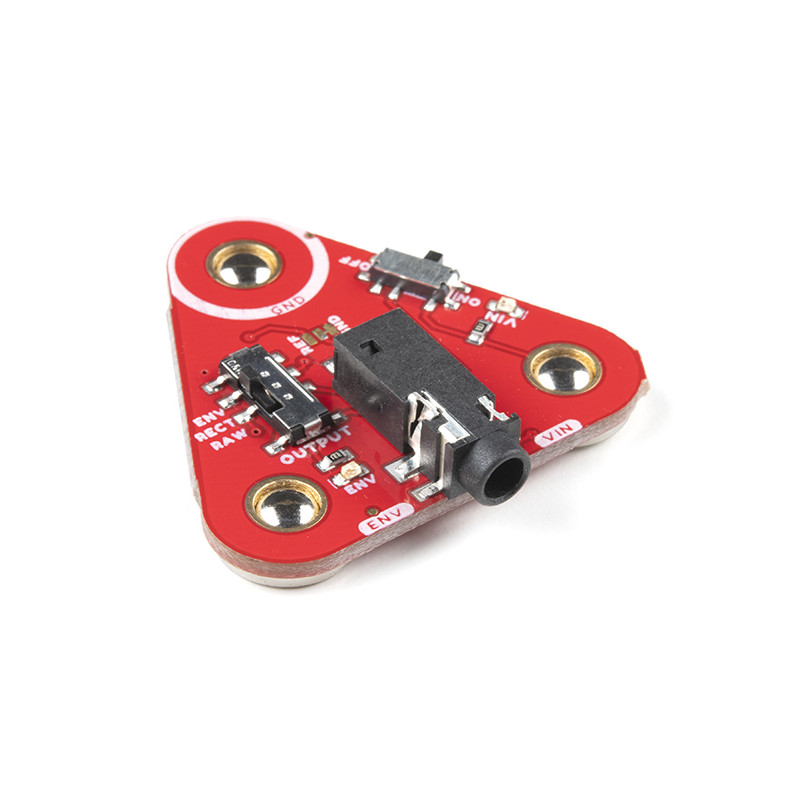

El MyoWare® 2.0 Link Shield está diseñado para conectar fácilmente un sensor muscular MyoWare 2.0 a su microcontrolador Arduino. La pantalla proporciona una toma TRS de 3,5 mm para que puedas utilizar un cable TRS a TRS de 3,5 mm para unir las placas. El MyoWare 2.0 Link Shield está equipado con conectores a presión en la placa para que puedas apilarlo fácilmente en la parte superior del sensor muscular MyoWare 2.0.
La placa también incluye dos interruptores. Uno se utiliza para la alimentación, mientras que el otro selecciona el modo de salida de la señal EMG bruta (RAW), rectificada (RECT) o envolvente (ENV). Hay dos LEDs de estado incorporados para la alimentación y la señal de envolvente. También se incluye un puente para la referencia o la tierra. Necesitarás el MyoWare 2.0 Arduino Shield y una placa de desarrollo con la huella de Arduino Uno R3 para enlazar cada pila de MyoWare 2.0 Muscle Sensor y Link Shield.
Nota: MyoWare y el Link Shield no están destinados a ser utilizados en el diagnóstico de enfermedades u otras condiciones, o en la cura, el tratamiento de mitigación, o la prevención de enfermedades, en un hombre u otros animales. Además, este escudo no incluye el cable TRS de 3,5 mm. Esto tendrá que ser comprado por separado.
El ecosistema MyoWare® 2.0 consiste en escudos que se conectan fácilmente con el sensor muscular MyoWare® 2.0, que es un sensor de electromiografía (EMG) de bajo coste, compatible con Arduino y todo en uno, de Advancer Technologies. El innovador sistema de conectores permite a los usuarios encajar fácilmente los escudos con un perfil bajo y compacto y conectarlos a la entrada analógica de un microcontrolador para medir la actividad eléctrica bruta, filtrada y rectificada de un músculo objetivo. Esto elimina la necesidad de soldar las conexiones entre placas.
Este producto es una colaboración con Brian Kaminski de Advancer Technologies. Una parte de cada venta se devuelve a ellos para el apoyo al producto y el desarrollo continuo.
Guía de inicio de MyoWare 2.0 Link Shield
