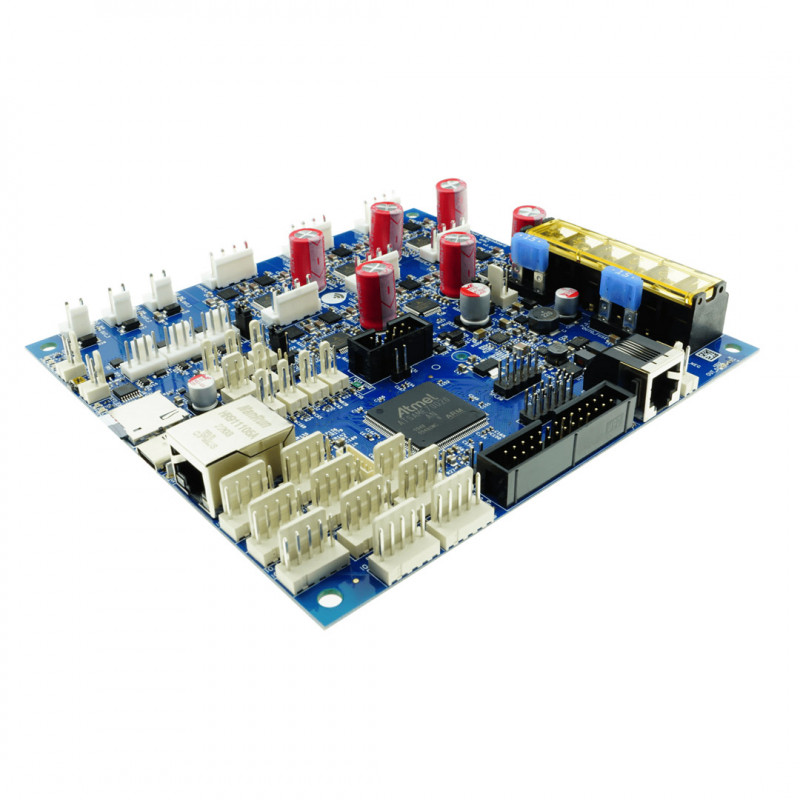

La placa base Duet 3 6HC es una tarjeta de control de última generación que se basa en la experiencia de Duet3D en el desarrollo de las soluciones de gestión de impresoras 3D más flexibles y ampliables. Es el núcleo de la familia Duet 3 que proporciona control para una amplia gama de máquinas, incluyendo impresoras 3D, CNC, láseres y más. El objetivo general de la serie Duet 3 es permitir la máxima flexibilidad en el diseño de la máquina mediante placas principales, placas de expansión, placas de herramientas y módulos de expansión personalizados. El innovador RepRapFirmware 3 que se ejecuta en la placa principal de Duet 3 y el DuetSoftwareFramework que se ejecuta en un ordenador externo (por ejemplo, Raspberry Pi) proporcionan flexibilidad de configuración y funcionalidad avanzada.
A continuación, un resumen de las principales funciones:
- Potente procesador de 32 bits (ARM Cortex M7 a 300Mhz)
- Bus de alta velocidad dedicado a un ordenador de placa única (por ejemplo, Raspberry Pi) para la interfaz de usuario y los plug-ins
- 6 controladores Trinamic 5160 de última generación stepper con velocidades de hasta 4,45 A RMS, 6,3 A de pico con control de firmware de todo el conjunto de funciones, incluyendo hasta 256 microdetecciones, StallGuard 2 y StealthChop2
- 2 buses CAN-FD compatibles con la próxima generación de tarjetas de expansión Duet3D, herramientas inteligentes y complementos personalizados. El objetivo inicial es la compatibilidad con tarjetas de expansión de hasta 8 x 3 canales (24 canales adicionales stepper).
- 10 salidas PWM con capacidad de corriente variable soportan una placa caliente de alta corriente, 3 extrusores y 6 ventiladores.
- 9 puertos IO para terminales, sondas, monitores de filamento y otros sensores.
- 4 entradas de termistor / PT1000 y soporte para 4 entradas de PT100 / termopar mediante placas base opcionales.
- Conéctese a través de un PC, una tableta o un smartphone en la misma red a la interfaz web integrada.
- Configurar la impresora y actualizar el firmware a través de la interfaz web .
Se admiten todas las geometrías habituales de las impresoras 3D
Compatibilidad con una amplia gama de sondas Z, incluida la sonda Z IR DC42 y el efector inteligente Duet3D para impresoras delta.
Documentación para Duet 3:
https://docs.duet3d.com/es/Duet3D_hardware/Duet_3_family
https://docs.duet3d.com/Duet3D_hardware/Duet_3_family/Duet_3_Mainboard_6HC_Hardware_Overview
