Voron 2.4 STEP 4: A/B Drives Y A/B Idlers
Este cuarto step para la construcción de su Voron 2.4 consta de los componentes para el montaje de A-drive y B-drive y sus respectivos A-idler y B-idler.
Así que los componentes principales son las poleas, los rodamientos y los motores.
A continuación, los bloques A-drive y B-drive deben acoplarse a los bloques A-idler y B-idler en el siguiente step a través de los perfiles de aluminio que conforman el gantry. Estos 4 bloques se instalarán en las 4 esquinas del gantry y gestionarán entonces el correcto movimiento del sistema de núcleo XY de la impresora 3D Voron 2.4.
¿Cuáles son las características de este STEP 4?
- Poleas: Este kit step Voron 2.4 incluye las poleas para transmitir el movimiento. Se trata de las poleas GT2, que se suministran en aluminio anodizado negro.
- Motores: en este step se incluyen los 2 motores para el sistema XY del núcleo drives. Utilizamos los motores Wantai nema 17 1.8°, motores paso a paso que se adaptan perfectamente a las impresoras 3D. Disponen de un conector rapido para facilitar la instalación y la posible sustitución futura sin necesidad de recablear.
- Tornillos y otros herrajes: el kit también incluye todos los demás componentes necesarios para la fijación, desde tornillos hasta tuercas. También se incluyen los insertos de latón que se utilizan para las fijaciones de plástico, así como los cojinetes con brida necesarios para las transmisiones por correa.
- Cables de motor fabricados en Italia: cable FROR azul 4x0,5. Los FROR son cables multifilares flexibles para la transmisión de energía, señales y control. Aislamiento y revestimiento de PVC. Las principales características de los cables FROR son: no propagación de la llama, no propagación del fuego, reducción de la emisión de humos, gases tóxicos y corrosivos. Son adecuados para la transmisión de señales y comandos para la interconexión de sistemas de instrumentación y control con transmisión de señales digitales o analógicas en entornos exteriores, donde se requiere una mayor protección contra los agentes atmosféricos y, en particular, los rayos ultravioleta. Gracias a su flexibilidad, también pueden instalarse en cadenas de prensaestopas.
Nota de montaje
- En este cuarto step para el montaje de la impresora Voron 2.4 r2, se debe prestar atención al correcto montaje de las piezas tal y como se indica en el manual. En particular, hay que prestar atención a la fuerza con la que se aprietan los tornillos que soportan los cojinetes y las poleas, ya que esto determinará el deslizamiento más o menos forzado de la correa. Además, hay que prestar atención a los diferentes bloques de plástico moldeados porque tienen referencias que sólo permiten una orientación de las piezas; no pueden intercambiarse durante el montaje.
- Hay que tener cuidado al instalar los motores en la orientación de la salida de cables.
- Incluimos en el kit tornillos prisioneros de latón para fijar las piezas de plástico. Estos insertos roscados tienen un perfil especial en espiral para garantizar la mejor estanqueidad posible. Fabricados en latón de alta calidad, tienen una excelente conductividad térmica y resistencia a la corrosión.
- Los plásticos no se incluyen por defecto, pero pueden seleccionarse como opción. En caso de ser seleccionado, se proporcionarán todas las piezas estructurales y estéticas. Con el objetivo de obtener la máxima calidad, hemos restringido las posibles opciones a dos materiales: Nylon Carbon y ASA. El primero tiene excelentes características físico-mecánicas y el segundo, un válido sustituto del ABS, tiene propiedades mecánicas optimizadas, resistencia a los rayos UV y permite una amplia personalización de colores. Hemos dividido las piezas moldeadas en tres grupos: ESTRUCTURAL - PRIMARIO - SECUNDARIO. Con estas combinaciones, puede obtener un ejemplar único eligiendo entre más de 200 combinaciones de colores. La personalización hace que tu Voron 2.4 sea personal y represente tu estilo.
- Los cables de los motores Wantai se fabrican en Italia. Los cables y conectores se suministran por separado para su engarce. Como opción existe la posibilidad de recibir los cables ya cableados y sellados para su conexión con la placa Duet3D.
Voron 2.4: una introducción
La Voron 2.4 es un proyecto de impresora 3D de movimiento CoreXY con platina fija diseñada por Voron Design. Esta impresora es conocida por su fiabilidad y alto rendimiento.
Fiel a los fundamentos del proyecto RepRap, la Voron 2.4 es completamente de código abierto, personalizable y autoconstruible.
Los kits de DHM de Voron 2.4 surgen de la necesidad de responder a las distintas peticiones de nuestros clientes: desde los que tienen dificultades para encontrar material hasta los que han señalado lagunas y puntos críticos en los kits ya disponibles en el mercado. Los kits de DHM son el resultado de nuestra experiencia en el sector de la impresión 3D y de nuestro conocimiento de los fabricantes de calidad. Además, gracias a nuestro taller interno, hemos creado componentes personalizados introduciendo mejoras en el diseño para ofrecer una fiabilidad y un rendimiento óptimos.
Los kits de DHM de Voron 2.4 están disponibles actualmente en 3 variantes principales que se diferencian únicamente en el tamaño del espacio de construcción:
Kit Voron 2.4 250 mm → 250x250x250 mm
Kit Voron 2.4 300 mm → 300x300 mm
Kit Voron 2.4 350 mm → 350x350x350 mm
Existe la posibilidad de una cierta personalización en step del kit, como la elección del extrusor o la elección de la placa de control.
¿Quieres construir tu propia impresora 3D Voron 2.4?
Nuestros kits paso a paso para Voron 2.4 incluyen 9 step + una décima opcional. En cada step encontrará los componentes para el montaje acompañados de un manual con instrucciones y consejos de construcción.
Hemos decidido dividir la construcción del Voron 2.4 en varios pasos para facilitar el montaje y también para permitir una compra escalonada en el tiempo. Nos centramos en la calidad y fiabilidad de los componentes, en lugar de ofrecer un kit barato o incompleto.
¿Por qué comprar un kit Voron 2.4?
Los propietarios del Voron 2.4 lo alaban por su fiabilidad y rapidez. La compra de una impresora en kit permite personalizar varios puntos: desde la apariencia, hasta la elección del tamaño, el tipo de electrónica, el extrusor y muchos otros.
El enfoque del kit Voron 2.4 DHM está en STEP: un enfoque paso a paso para construir, cada uno en su momento, una impresora Voron. Cada step tiene todo lo que necesita para terminar esa parte específica del montaje y esto le permite pausar el proyecto y reanudarlo sin ninguna dificultad particular.
Hemos desglosado y personalizado algunos de los pasos de la guía oficial Voron en manuales específicos para cada step PDF descargable. De este modo, encontrará ayuda paso a paso para el montaje. El manual de este step está disponible en la sección "Archivos adjuntos" de esta página.
Eche un vistazo a nuestro BLOG:
https://www.dhm-online.com/es/blog/printers-3d-voron-design-c13
El kit contiene (BOM STEP 4 V2.4):
4 x Arandela de calce de acero 5x10x1 mm
4 x Rodamiento con brida F695ZZ
2 x Tuerca hexagonal galvanizada M5
2 x Tornillo de cabeza hueca galvanizado 3x40
2 x Arandela plana galvanizada 3x7 mm para tornillo M3
2 x Tornillo de cabeza hueca galvanizado 5x40 (A idler + B idler)
2 x Tornillo de cabeza cilíndrica con casquillo galvanizado 5x30 (A drive)
6 x Arandela de calce de acero 5x10x1 mm (A drive)
6 x Rodamiento con brida F695ZZ (A drive)
2 x 5x30 tornillo de cabeza hueca galvanizado (B drive)
6 x Arandela de calce de acero 5x10x1 mm (B drive)
6 x Rodamiento con brida F695ZZ (B drive)
6 x 3x30 tornillo de cabeza hueca galvanizado (para el bloqueo del motor)
4 x Inserto roscado de latón M3 - 3x4x5 mm
1 x Posición de la polea de plástico - PETG
2 x 42BYGHW817-X1 1.7A 1.8° Motor paso a paso WANTAI NEMA 17

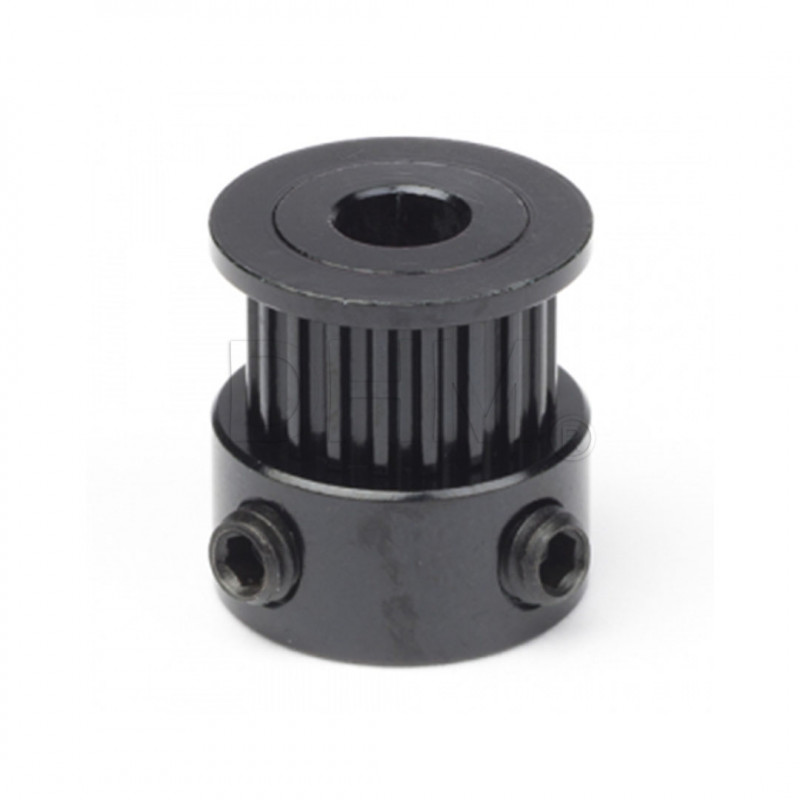

2 x polea GT2 Ø 5mm 20 dientes H6 - negro
4 x CABLE EXTERIOR AZUL FROR 4x0,5
1 llave Allen de 2,5 mm - ISO 2936 - DIN 911 - acero galvanizado
1 x Llave Allen 3 mm - ISO 2936 - DIN 911 - Acero galvanizado
1 x Llave Allen 4 mm - ISO 2936 - DIN 911 - acero galvanizado
OPCIONAL: Kit de plástico A / B DRIVE
OPCIONAL: Cables de motor cableados
Compruebe los productos relacionados para STEP ¡siguiente y anterior!
El STEP 4 es el mismo para los 3 tamaños: 250 mm - 300 mm - 350 mm. Sin embargo, están separadas en el catálogo para que la búsqueda por parte del usuario sea más funcional.
