Voron 2.4 STEP 3: z drives y z idlers
Este tercer step para la construcción de su Voron 2.4 consta de los componentes para el montaje de z-drives y z idlers.
Así, los principales componentes son correas cerradas, poleas y motores.
La z drives son 4 bloques compuestos por piezas moldeadas, poleas y motores y se deben montar en la base de la máquina. Permitirán entonces, acoplados a 4 z idlers, el movimiento del eje Z de la impresora en 4 puntos independientes.
¿Cuáles son las características de este STEP 3?
- Correas y poleas: el kit incluye correas y poleas para la transmisión del movimiento. Estas correas cuentan con dientes trapezoidales de elastómero que son extremadamente precisos y están cuidadosamente espaciados para permitir un encaje perfecto con las ranuras de la polea. No es necesario lubricar ni retensar, lo que permite la continuidad del funcionamiento durante la impresión.
- Motores: en este step se incluyen los 4 motores para la z drives. Utilizamos los motores Wantai nema 17 1.8°, motores paso a paso que se adaptan perfectamente a las impresoras 3D. Disponen de un conector rapido para facilitar la instalación y la posible sustitución futura sin necesidad de recablear.
- Tornillos y otros herrajes: el kit también incluye todos los demás componentes necesarios para la fijación, desde tornillos hasta tuercas. También se incluyen los insertos de latón que se utilizarán para las fijaciones de plástico, así como los ejes y rodamientos necesarios para acoplar a las poleas.
- Cables para motores fabricados en Italia: cable FROR azul 4x0,5. Los FROR son cables multifilares flexibles para la transmisión de energía, señales y control. Aislamiento y revestimiento de PVC. Las principales características de los cables FROR son: no propagación de la llama, no propagación del fuego, reducción de la emisión de humos, gases tóxicos y corrosivos. Son adecuados para la transmisión de señales y comandos para la interconexión de sistemas de instrumentación y control con transmisión de señales digitales o analógicas en entornos exteriores, donde se requiere una mayor protección contra los agentes atmosféricos y, en particular, los rayos ultravioleta. Gracias a su flexibilidad, también pueden instalarse en cadenas de prensaestopas.
Nota para el montaje
- En esta tercera step para el montaje de la impresora Voron 2.4 r2, se debe prestar atención al correcto montaje de las piezas tal y como se indica en el manual. Hay que tener especial cuidado en la orientación de las diferentes z drives con respecto a las guías lineales previamente montadas en los perfiles .El montaje con una orientación incorrecta llevará a tener que desmontar y volver a montar todo.
- Hay que tener cuidado al instalar los motores en la orientación de la salida de cables.
- Incluimos tornillos prisioneros de latón en el kit para fijar los tornillos a los plásticos. Estos insertos roscados tienen un perfil especial en espiral para garantizar la mejor sujeción posible. Hay que tener cuidado al insertarlos en caliente en las piezas de plástico; deben introducirse perpendicularmente a la superficie con la ayuda de un soldador de banco, de lo contrario tendrá tornillos desalineados que se desvían durante la fijación.
- Las piezas de plástico no se incluyen por defecto, pero pueden seleccionarse opcionalmente. Si son seleccionados, se proporcionarán todas las partes estructurales y estéticas. Con el objetivo de obtener la máxima calidad, hemos restringido las posibles opciones a dos materiales: Nylon Carbon y ASA. El primero tiene excelentes características físico-mecánicas y el segundo, un válido sustituto del ABS, tiene propiedades mecánicas optimizadas, resistencia a los rayos UV y permite una amplia personalización de colores.
Hemos dividido las piezas moldeadas en tres grupos: ESTRUCTURAL - PRIMARIO - SECUNDARIO
Con estas combinaciones, puede obtener un ejemplar único eligiendo entre más de 200 combinaciones de colores. La personalización hace que tu Voron 2.4 sea personal y represente tu estilo.
- Los cables de los motores Wantai se fabrican en Italia. Los cables y conectores se suministran por separado para su engarce.Comoopción existe la posibilidad de recibir los cables ya cableados y selladospara su conexión con la placa Duet3D.
Voron 2.4: una introducción
La Voron 2.4 es un proyecto de impresora 3D de movimiento CoreXY con platina fija diseñada por Voron Design. Esta impresora es conocida por su fiabilidad y alto rendimiento.
Fiel a los fundamentos del proyecto RepRap, la Voron 2.4 es completamente de código abierto, personalizable y autoconstruible.
Los kits de DHM de Voron 2.4 surgen de la necesidad de responder a las distintas peticiones de nuestros clientes: desde los que tienen dificultades para encontrar material hasta los que han señalado lagunas y puntos críticos en los kits ya disponibles en el mercado. Los kits de DHM son el resultado de nuestra experiencia en el sector de la impresión 3D y de nuestro conocimiento de los fabricantes de calidad. Además, gracias a nuestro taller interno, hemos creado componentes personalizados introduciendo mejoras en el diseño para ofrecer una fiabilidad y un rendimiento óptimos.
Los kits de DHM de Voron 2.4 están disponibles actualmente en 3 variantes principales que se diferencian únicamente en el tamaño del espacio de construcción:
Kit Voron 2.4 250 mm → 250x250x250 mm
Kit Voron 2.4 300 mm → 300x300 mm
Kit Voron 2.4 350 mm → 350x350x350 mm
Existe la posibilidad de una cierta personalización en step del kit, como la elección del extrusor o la elección de la placa de control.
¿Quieres construir tu propia impresora 3D Voron 2.4?
Nuestros kits paso a paso para Voron 2.4 incluyen 9 step + una décima opcional. En cada step encontrará los componentes para el montaje acompañados de un manual con instrucciones y consejos de construcción.
Hemos decidido dividir la construcción del Voron 2.4 en varios pasos para facilitar el montaje y también para permitir una compra escalonada en el tiempo. Nos centramos en la calidad y fiabilidad de los componentes, en lugar de ofrecer un kit barato o incompleto.
¿Por qué comprar un kit Voron 2.4?
Los propietarios del Voron 2.4 lo alaban por su fiabilidad y rapidez. La compra de una impresora en kit permite personalizar varios puntos: desde la apariencia hasta la elección del tamaño, el tipo de electrónica, el extrusor y muchos otros.
El enfoque del kit Voron 2.4 DHM está en STEP: un enfoque paso a paso para construir, cada uno en su momento, una impresora Voron. Cada step tiene todo lo que necesita para terminar esa parte específica del montaje y esto le permite pausar el proyecto y reanudarlo sin ninguna dificultad particular.
Hemos desglosado y personalizado algunos de los pasos de la guía oficial Voron en manuales específicos para cada step PDF descargable. De este modo, encontrará ayuda paso a paso para el montaje. El manual de este step está disponible en la sección "Archivos adjuntos" de esta página.
Eche un vistazo a nuestro BLOG:
https://www.dhm-online.com/es/blog/printers-3d-voron-design-c13
El kit contiene (BOM STEP 3 V2.4 300 mm):
36 x Inserto roscado de latón M3 - 3x4x5 mm

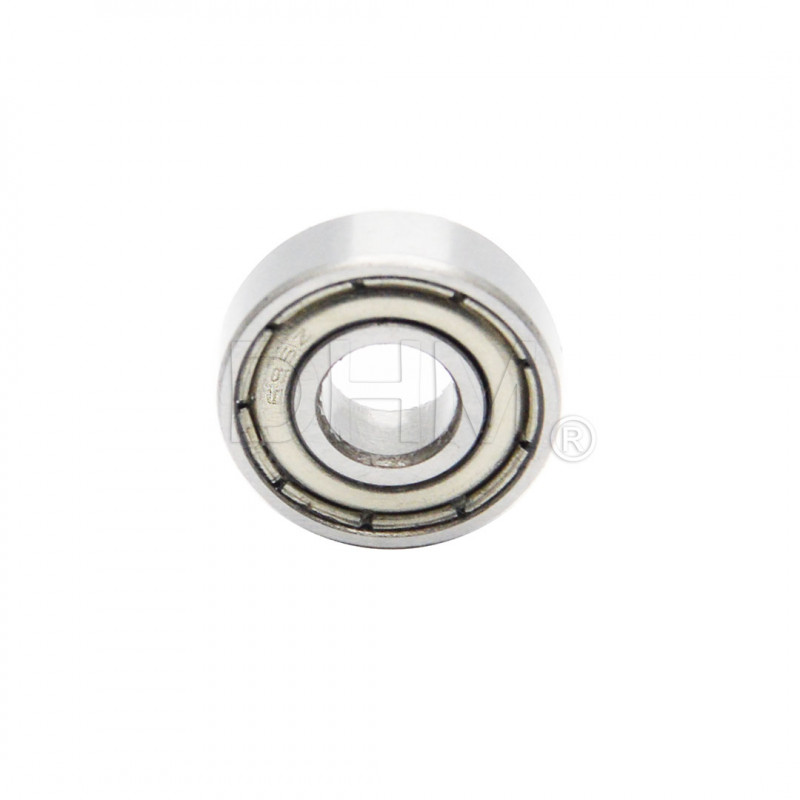

12 x Micro rodamientos radiales de bolas 625ZZ
1 x Kit de eje templado y rectificado Ø 5 mm para Voron 2.4
4 x Polea GT2 Ø 5 mm 80 dientes H6 - negra
4 x polea GT2 Ø 5 mm 20 dientes H10 - de color negro
16 x Arandela de calce de acero 5x10x1 mm
4 x correa de neopreno GT2 cerrada H 6 mm 94 dientes 188 mm
24 x Tornillo de cabeza hueca galvanizado 3x40
4 x Tuerca hexagonal galvanizada M5
12 tornillos de cabeza hueca galvanizados 3x8 (para los pies)
4 x Pie negro antideslizante
4 x 5x16 tornillo de cabeza hueca galvanizado (para los pies)
4 x 42BYGHW817-X1 1.7A 1.8° Motor paso a paso WANTAI NEMA 17
4 x CABLE EXTERIOR AZUL FROR 4x0,5
4 x polea GT2 Ø 5mm 16 dientes H6 - color negro
1 x Plástico para la posición de la polea - PETG
12 x 3x8 tornillo de cabeza hueca galvanizado (para motores)
8 x Tornillo de cabeza cilíndrica con casquillo galvanizado 5x10 (para fijar los motores)
8 x Tornillo de cabeza cilíndrica con ranura galvanizada 5x40 (para la fijación de z drive al marco)
24 x Tuerca con muelle para el montaje posterior - Acero serie 5 - Rosca M5
4 x polea GT2 SYNCHRONOUS Ø 5mm 20 dientes H10 - color negro
4 x Tornillo de cabeza cilíndrica con casquillo galvanizado 5x30 (para la polea z idler)
4 x Tornillo de cabeza cilíndrica con casquillo galvanizado 3x16 (para tensar la correa)
4 x Tuerca hexagonal galvanizada M3
8 x Tornillo de cabeza cilíndrica con casquillo galvanizado 5x30 (z idler)
1 llave Allen de 1,5 mm - ISO 2936 - DIN 911 - acero galvanizado
1 x Llave Allen 2 mm - ISO 2936 - DIN 911 - Acero galvanizado
1 x Llave Allen 2,5 mm - ISO 2936 - DIN 911 - Acero galvanizado
1 x Llave Allen 3 mm - ISO 2936 - DIN 911 - Acero galvanizado
1 x Llave Allen 4 mm - ISO 2936 - DIN 911 - acero galvanizado
OPCIONAL: Kit de plástico Z DRIVE
OPCIONAL: Cables de motor cableados
Compruebe los productos relacionados para STEP ¡siguiente y anterior!
El STEP 3 es el mismo para los 3 tamaños: 250 mm - 300 mm - 350 mm. Sin embargo, están separadas en el catálogo para que la búsqueda por parte del usuario sea más funcional.
