Voron 2.4 STEP 2: tabla de impresión
Este segundo step para la construcción de su Voron 2.4 consiste en los componentes para la construcción de la base de impresión y la platina calentada.
La base de la impresora Voron 2.4 se apoya en el marco de aluminio montado en el primer paso de montaje:
https://www.dhm-online.com/voron-2-4/10533-kit-voron-24-350-mm-step-step-1-frame-linear-rail.html
Ahora usted se encarga de los distintos componentes para lograr un plan de impresión de alta calidad y sin concesiones.
Lo más destacado de esta step es, sin duda, la platina de aluminio rectificado, el tampón de silicona calentado con control térmico de seguridad integrado a 150°C, la hoja adhesiva magnética y la platina de acero armónico con revestimiento de PEI en ambas caras que sirve de superficie de impresión.
¿Cuáles son las características de este STEP 2?
- Parte superior de aluminio EN AW 5083 rectificada por ambos lados: mecanizado CNC con ranuras y agujeros según el diseño oficial Voron. Tenga en cuenta que la película protectora debe retirarse antes de poder utilizarla. Recomendamos el uso de tornillos de cabeza baja para la instalación para evitar que sobresalgan de la superficie del suelo.
- Almohadilla de silicona: la almohadilla de silicona Arlon® tiene una sonda de temperatura integrada (termistor EPCOS100K) que se conecta a la electrónica utilizada. También cuenta con un relé termostático de 150°C. Alcanza los 100°C en pocos minutos, lo que hace que incluso la fase de calentamiento previo a la impresión de los tecnopolímeros que requieren temperaturas superficiales en el rango de los 120°C sea rápida.
La tapa de silicona se suministra con un adhesivo 3M para su fijación a la tapa de aluminio.
En los laterales de la placa de silicona hay ranuras que permiten una instalación personalizada de los tornillos de fijación. La forma especial de esta placa garantiza la máxima cobertura del área de la placa de aluminio utilizada como base.
- Fusible térmico de 125°C 15A 250V a utilizar como seguridad adicional según diseño oficial Voron
- CABLE FS17 1 GV - Cuerda FS17 1X1 G/V para la conexión a tierra de la cama de impresión (instalación ABSOLUTAMENTE OBLIGATORIA ya que se trabaja con corriente alterna)

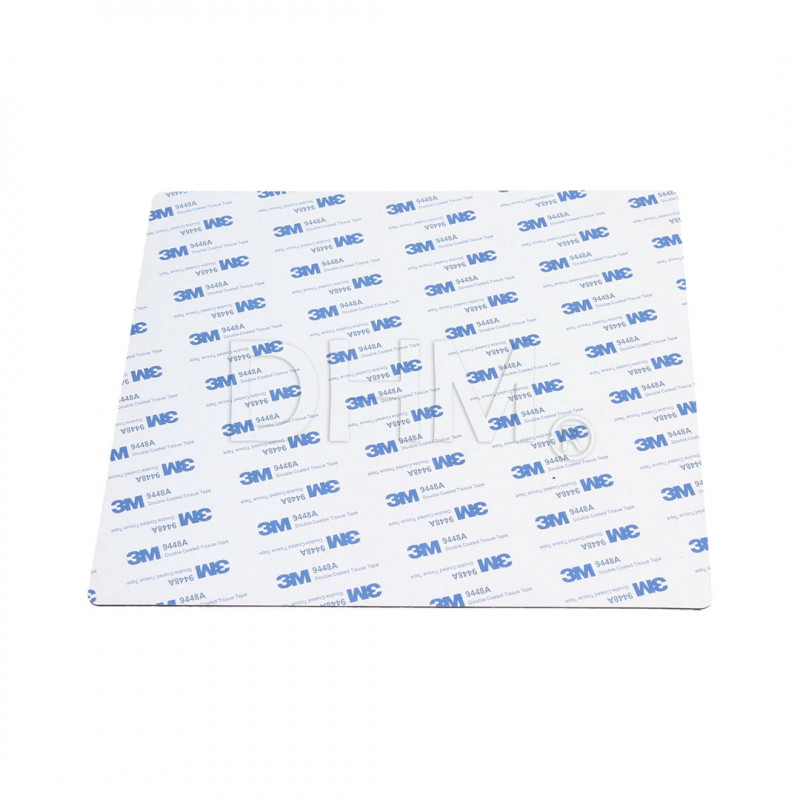

- Pizarra magnética para impresora 3D - base magnética con soporte adhesivo 3M: lámina magnética anisotrópica y con imanes múltiples, de 1 mm de grosor. Puede utilizarse con una temperatura de funcionamiento de 130°C (hasta picos de 200°C).
- Acero armónico + PEI de doble cara: una cara texturizada y otra lisa para utilizar según las necesidades de impresión.
Nota para el montaje
- También suministramos en este step el fusible térmico de seguridad recomendado en el diseño oficial Voron. Debe instalarse en serie con la alimentación de 220 V de la almohadilla de silicona (véase la guía de instalación en PDF). Aunque la almohadilla térmica de silicona tiene un control incorporado, la seguridad nunca es suficiente. Por ejemplo, si el termistor se quema, si la placa no detecta correctamente la sonda de temperatura, si el termistor está mal codificado durante la programación, esto puede provocar un sobrecalentamiento de la parte superior con todos los riesgos que ello conlleva. En este caso, entra en juego el termostato integrado en la almohadilla de silicona, que bloquea el calentamiento interrumpiendo el flujo de corriente y restableciéndolo una vez que la temperatura ha vuelto a estar dentro de los límites. El fusible térmico, por otro lado si se alcanzan los 125°C, se funde, interrumpiendo el flujo de corriente. Por lo tanto, debe ser sustituido si falla debido a un mal funcionamiento.
- Se recomienda instalar una capa de aislamiento entre la placa calentada y el fondo de la máquina. Esto aumenta el espacio térmico entre la zona de impresión y la parte inferior donde se monta la electrónica. También mejora la distribución uniforme del calor en la platina. La capa aislante debe ser de un material adecuado a las temperaturas de la platina calentada con la que entrará en contacto.
- También se suministra con este STEP 2 el "panel de cubierta". Se trata de un panel de PMMA cortado con láser que tiene los agujeros y ranuras necesarios para su instalación según la guía oficial Voron. A diferencia de los otros paneles, debe instalarse en el momento del montaje de la mesa de impresión. Al estar situado en el espacio entre la platina y la electrónica, no se puede montar posteriormente. Al estar fabricado en PMMA, proporciona aislamiento entre la platina calentada y los carriles DIN a los que se sujeta la electrónica.
Voron 2.4: una introducción
La Voron 2.4 es un proyecto de impresora 3D de movimiento CoreXY con platina fija diseñada por Voron Design. Esta impresora es conocida por su fiabilidad y alto rendimiento.
Fiel a los fundamentos del proyecto RepRap, la Voron 2.4 es completamente de código abierto, personalizable y autoconstruible.
Los kits de DHM de Voron 2.4 surgen de la necesidad de responder a las distintas peticiones de nuestros clientes: desde los que tienen dificultades para encontrar material hasta los que han señalado lagunas y puntos críticos en los kits ya disponibles en el mercado. Los kits de DHM son el resultado de nuestra experiencia en el sector de la impresión 3D y de nuestro conocimiento de los fabricantes de calidad. Además, gracias a nuestro taller interno, hemos creado componentes personalizados introduciendo mejoras en el diseño para ofrecer una fiabilidad y un rendimiento óptimos.
Los kits de DHM de Voron 2.4 están disponibles actualmente en 3 variantes principales que se diferencian únicamente en el tamaño del espacio de construcción:
Kit Voron 2.4 250 mm → 250x250x250 mm
Kit Voron 2.4 300 mm → 300x300 mm
Kit Voron 2.4 350 mm → 350x350x350 mm
Existe la posibilidad de una cierta personalización en step del kit, como la elección del extrusor o la elección de la placa de control.
¿Quieres construir tu propia impresora 3D Voron 2.4?
Nuestros kits paso a paso para Voron 2.4 incluyen 9 step + una décima opcional. En cada step encontrará los componentes para el montaje acompañados de un manual con instrucciones y consejos de construcción.
Hemos decidido dividir la construcción del Voron 2.4 en varios pasos para facilitar el montaje y también para permitir una compra escalonada en el tiempo. Nos centramos en la calidad y fiabilidad de los componentes, en lugar de ofrecer un kit barato o incompleto.
¿Por qué comprar un kit Voron 2.4?
Los propietarios del Voron 2.4 lo elogian por su fiabilidad y rapidez. La compra de una impresora en kit permite personalizar varios puntos: desde la apariencia hasta la elección del tamaño, el tipo de electrónica, el extrusor y muchos otros.
El enfoque del kit Voron 2.4 DHM está en STEP: un enfoque paso a paso para construir, cada uno en su momento, una impresora Voron. Cada step tiene todo lo que necesita para terminar esa parte específica del montaje y esto le permite pausar el proyecto y reanudarlo sin ninguna dificultad particular.
Hemos desglosado y personalizado algunos de los pasos de la guía oficial Voron en manuales específicos para cada step PDF descargable. De este modo, encontrará ayuda paso a paso para el montaje. El manual de este step está disponible en la sección "Archivos adjuntos" de esta página.
Eche un vistazo a nuestro BLOG:
https://www.dhm-online.com/es/blog/printers-3d-voron-design-c13
El kit contiene (BOM STEP 2 V2.4 350 mm):
1 x Fusible térmico 125°C 15A 250V
1 x Tornillo de cabeza hueca galvanizado 4x10 (para fusible)
1 x Pasta termocomponente
1 tornillo de cabeza hueca galvanizado 4x6 (para la conexión a tierra)
1 x RF-M4 - Tornillo de cabeza de ojo rojo 4mm
1 x FS17 1 GV - FS17 ROPE 1X1.5 G/V
1 x Parte superior de aluminio molido EN AW 5083
4 x M4 tuerca moleteada - regulador de platina
4 x Tuerca con muelle para el montaje posterior - Acero serie 5 - Rosca M4
4 x Tornillo de cabeza hueca galvanizado 4x20
1 x Placa calefactora para impresora 3D 350x350 mm 220V AC 750W con termostato 150°C
1 placa de superficie de PEI con una cara texturizada y otra lisa
1 x Cubierta magnética para impresora 3D - base magnética con soporte adhesivo 3M
1 x Panel de cubierta
1 carril Omega bajo de acero galvanizado de 35x7,5 mm - carril DIN (46cmx2pcs)
4 x 5x10 tornillo de cabeza hueca galvanizado
4 x Tuerca con muelle para el montaje posterior - Acero serie 5 - Rosca M5
4 x 5x15 mm arandela plana galvanizada para tornillos M5
1 x Llave Allen 2,5 mm - ISO 2936 - DIN 911 - Acero galvanizado
1 x Llave Allen 3 mm - ISO 2936 - DIN 911 - acero galvanizado
Compruebe los productos relacionados para STEP ¡más tarde y más temprano!
