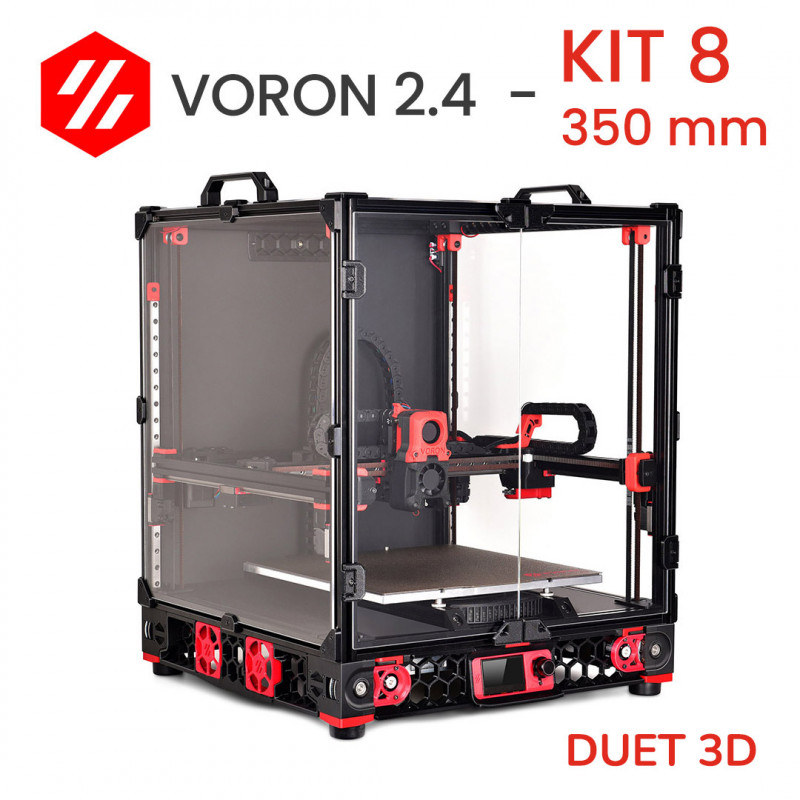

Voron 2.4 STEP 8: electrónica original Duet3D - Fuente de alimentación Mean Well - cableado made in Italy
Este octavo step para construir su Voron 2.4 r2 consta de los componentes electrónicos: desde la placa de control Duet Mini 5+ hasta el cableado made in Italy, desde el sistema CAN-FD BUS hasta la fuente de alimentación Mean Well.
El kit Voron 2.4 DHM se basa en una electrónica de 32 bits diseñada y fabricada por el equipo de Duet3D. el kit también incluye todas las piezas pequeñas, incluidos los conectores y los tornillos para fijar los distintos componentes.
¿Cuáles son las características de este STEP 8?
- Fuente de alimentación Mean Well: la elección de una fuente de alimentación de calidad es uno de los puntos principales para una impresora fiable. Disponible en diferentes potencias para adaptarse a sus necesidades.
- Duet Mini5+: tarjeta de control de 32 bits Duet3D con bus de alta velocidad. Es una tabla que equilibra el valor y el rendimiento. Permite gestionar motores, ventiladores, calefactores, pantallas y mucho más. Disponible en versiones Ethernet y Wifi.
- Duet Mini2+: ampliación que se acopla al Mini5+ para conectar hasta 7 motores gestionados por driver Trinamic 2209 (hasta 1,4 A RMS y 2 A pico).
- Duet 1LC: permite el control completo del conjunto de extrusores (Afterburner o Stealthburner) a través del BUS: todo el cableado se reduce a 4 hilos. Gestiona el motor paso a paso, el calentador, los sensores de temperatura, los ventiladores, la sonda Z y el sensor de filamento. Una característica importante es el acelerómetro incorporado, que permite analizar y eliminar las vibraciones a lo largo de los ejes.
- Cables Made in Italy: cables flexibles multipolares FROR para la transmisión de energía, señales y control. Se suministran dimensionados según la aplicación específica. Están aislados y revestidos de PVC. Las principales características de los cables FROR son: no propagación de la llama, no propagación del fuego, reducción de la emisión de humos, gases tóxicos y corrosivos. Gracias a su flexibilidad, también pueden colocarse en cadenas portacables.
- Cable de BUS apantallado RS 485 1x2x22/7AWG: para conectar el 1LC a la placa de control. Se trata de un cable BUS apantallado de 2 hilos.
- Cadenas portacables: las cadenas suministradas tienen un radio de curvatura de 18 mm. Esto permite instalarlos en un espacio reducido. Las características especiales de estas cadenas son: apertura a presión en el lado exterior, conexión con 3 agujeros, longitud configurable modularmente - pueden acortarse o alargarse quitando o añadiendo eslabones, protección de los cables gracias a su acabado liso, robustez, facilidad de montaje, dimensiones reducidas de altura y paso, funcionamiento silencioso gracias a su pequeño paso.
- Imán giratorio Duet: el sensor de extremo de filamento del imán giratorio de Duet3D también puede incluirse en el kit. Se trata de un sensor de filamento que permite la monitorización continua del flujo con un muestreo cada 40ms. Esto permite interceptar en tiempo real, por ejemplo, cualquier atasco del sistema dehot end o de extrusión bajo tensión (primera capa demasiado aplastada, sobreextrusión, superación del caudal volumétrico hot end). Pone en pausa la impresión, permitiendo que el operador intervenga y la guarde.
- PanelDue 7i (Duet3D): la pantalla es una ayuda a bordo de la máquina para varios motivos, por ejemplo, carga/descarga de filamento, precalentamiento, inicio de la impresión. No obstante, la impresora con placa de control Duet3D también puede controlarse sin pantalla. De hecho, se puede utilizar la interfaz web Duet3D. Se trata de una interfaz que se puede gestionar directamente desde un navegador y que permite controlar la máquina a través de wifi o ethernet en la misma red. También se puede gestionar a distancia con las personalizaciones adecuadas.
Nota para el montaje
- Al realizar el cableado de la máquina, será necesario darle la vuelta varias veces para pasar los cables desde el compartimento de la electrónica en la parte inferior hasta la cabina de impresión en la parte superior. Cuidado: sujetar los ejes XY con bridas puede ayudar a evitar daños.
- En primer lugar, hay que organizar el espacio disponible en los carriles DIN ya instalados debajo de la impresora. El espacio, dado el tamaño de la base, será exacto para el modelo de 250 mm, mientras que será abundante para el de 350 mm. Por lo tanto, recomendamos colocar todos los componentes, fijarlos con los soportes adecuados y luego pasar al cableado.
- Debe prestarse especial atención al engaste de los terminales. En particular, los JST de la placa Duet3 1LC son especialmente pequeños, y es necesario equiparse con unos alicates adecuados en caso de no disponer de ellos. Es posible que los encuentre en nuestro sitio web en la sección dedicada.
Nota sobre el cableado
El orden a seguir para el correcto cableado de la impresora Voron 2.4 es el siguiente:
- Prepare los cables engarzados por un solo lado.
- Conecte todos los componentes deAfterburner (o Stealthburner) a la placa 1LC.
- Comience por colocar el cable del BUS y el cable de alimentación de la unidad de extrusión en la cadena del eje X.
- Una vez alcanzado el eje Y, coloque también el cable del final de carrera en la cadena del eje Y y diríjase a la parte trasera de la máquina, cerca del motor B.
- Pase los cables por la cadena a lo largo del eje Z. Si no hay espacio suficiente para el cable del motor A, se puede dejar fuera y asegurarlo con bridas. Al utilizar cables de doble revestimiento para garantizar un mejor rendimiento a lo largo del tiempo, el espacio de la cadena se ve restringido en algunos casos si los cables no están bien dispuestos. No cambiamos la sección transversal de las cadenas en el diseño Voron porque esto reduciría el área de impresión. El uso de cables con doble revestimiento, como los suministrados, no supone ningún problema, incluso si se instalan fuera de las cadenas.
- Pase a través del agujero en la parte inferior del panel de la cubierta. Da la vuelta al chasis y pasa por los cables hasta los enchufes de la placa de control.
- En este punto, hay que cablear la placa. Se recomienda consultar el esquema de conexiones de la placa Duet Mini5+, o de otra placa que se vaya a montar, para no cometer errores. A continuación, coloca los cables a la medida: puedes mantener el cable sobrante en los conductos para cables, o puedes cortarlos a la medida, y luego engarzarlos.
- Conecta los cables de control a la placa, los cables de corriente continua a la fuente de alimentación, los cables de corriente alterna al suelo radiante (recuerda la conexión a tierra) y así sucesivamente. Siga las instrucciones descritas en el manual adjunto, donde también encontrará imágenes de muestra.
- Antes de encender la impresora, vuelva a comprobar cuidadosamente todo el cableado inferior y superior. Así se evitan posibles daños.
- Antes de poner en marcha la impresora Voron 2.4 deberá cargar el firmware para poder imprimir. Si no está acostumbrado a Duet, puede consultar la documentación oficial para la primera puesta en marcha de la placa. Puede encontrar todos los detalles aquí: https://docs.duet3d.com/Duet3D_hardware/Duet_3_family/Duet_3_Mini_5+_Hardware_Overview
- Compilar el firmware a mano puede ser complicado. Por esta razón, recomendamos utilizar la herramienta de configuración de RepRapFirmware para establecer la configuración inicial de la máquina. Esta herramienta creará una serie de archivos que se colocarán en la tarjeta SD, incluyendo config.g y macros del sistema para volver a casa, sondear, pausar, reanudar y deshacer. Detalles aquí:
https://docs.duet3d.com/es/How_to_guides/Configuring_firmware
https://configtool.reprapfirmware.org/Start
- A continuación, puedes personalizar el firmware según tus necesidades. Como alternativa, puedes elegir un firmware preestablecido para cargarlo sin dificultad.
Para más especificaciones, consulte nuestro BLOG, donde encontrará guías específicas:
https://www.dhm-online.com/es/blog/printers-3d-voron-design-c13
Nota de seguridad
Todos los cables y componentes electrónicos son de primera calidad. Sin embargo, si el cableado no se realiza correctamente, prestando atención al engarce, al tendido de los cables en las canalizaciones y a la correcta conexión, pueden surgir problemas. Por lo tanto, dependiendo del nivel de experiencia, puede ser útil practicar el engarzado y la soldadura antes del cableado. Los engarces erróneos son una fuente importante de problemas cuando la máquina está en funcionamiento y a veces son difíciles de identificar.
Al cablear los componentes electrónicos de la impresora Voron 2.4, se trabaja con cables de tensión de red (220V AC). Antes de tocar cualquier cable o terminal, compruebe siempre que la impresora está desenchufada y que los condensadores de la fuente de alimentación se han descargado.
La placa Duet Mini5+ ya dispone de fusibles en las salidas de corriente continua, y también hay un fusible de corriente alterna en la entrada de alimentación. Posiblemente se puede añadir un fusible de CC a la línea de alimentación de la tarjeta 1LC para aislar el cabezal de impresión del resto de la máquina en caso de mal funcionamiento.
Es mejor pecar de precavido que causar daños.
Nunca conecte o desconecte ningún dispositivo mientras la impresora esté encendida. Además de ser un peligro para la seguridad, es muy fácil dañar los componentes electrónicos. En particular, los motores paso a paso de driver pueden dañarse fácilmente al conectarlos o desconectarlos mientras están alimentados.
Voron 2.4: una introducción
La Voron 2.4 es un diseño de impresora 3D de movimiento CoreXY con una platina fija diseñada por Voron Design. Esta impresora es conocida por su fiabilidad y alto rendimiento.
Fiel a los fundamentos del proyecto RepRap, la Voron 2.4 es completamente de código abierto, personalizable y autoconstruible.
Los kits de DHM de Voron 2.4 surgen de la necesidad de responder a las distintas peticiones de nuestros clientes: desde los que tienen dificultades para encontrar material hasta los que han señalado lagunas y puntos críticos en los kits ya disponibles en el mercado. Los kits de DHM son el resultado de nuestra experiencia en el sector de la impresión 3D y de nuestro conocimiento de los fabricantes de calidad. Además, gracias a nuestro taller interno, hemos creado componentes personalizados introduciendo mejoras en el diseño para ofrecer una fiabilidad y un rendimiento óptimos.
Los kits de DHM de Voron 2.4 están disponibles actualmente en 3 variantes principales que se diferencian únicamente en el tamaño del espacio de construcción:
- Kit Voron 2.4 250 mm → 250x250x250 mm
- Kit Voron 2.4 300 mm → 300x300 mm
- Kit Voron 2.4 350 mm → 350x350x350 mm
Existe la posibilidad de una cierta personalización en step del kit, como la elección del extrusor o la elección de la placa de control.
¿Quieres construir tu propia impresora 3D Voron 2.4?
Nuestros kits paso a paso para Voron 2.4 incluyen 9 step + una décima opcional. En cada step encontrará los componentes para el montaje acompañados de un manual con instrucciones y consejos de construcción.
Hemos decidido dividir la construcción del Voron 2.4 en varios pasos para facilitar el proceso de montaje y también para permitir una compra escalonada en el tiempo. Nos centramos en la calidad y fiabilidad de los componentes, en lugar de ofrecer un kit barato o incompleto.
¿Por qué comprar un kit Voron 2.4?
Los propietarios del Voron 2.4 lo alaban por su fiabilidad y rapidez. La compra de una impresora en kit permite personalizar varios puntos: desde la apariencia hasta la elección del tamaño, el tipo de electrónica, el extrusor y muchos otros.
El enfoque del kit Voron 2.4 DHM está en STEP: un enfoque paso a paso para construir, cada uno en su momento, una impresora Voron. Cada step tiene todo lo que necesita para terminar esa parte específica del montaje y esto le permite pausar el proyecto y reanudarlo sin ninguna dificultad particular.
Hemos desglosado y personalizado algunos de los pasos de la guía oficial Voron en manuales específicos para cada step PDF descargable. De este modo, encontrará ayuda paso a paso para el montaje. El manual de este step está disponible en la sección "Archivos adjuntos" de esta página.
Eche un vistazo a nuestro BLOG: https://www.dhm-online.com/es/blog/stamps-3d-voron-design-c13
El kit contiene (BOM STEP 8 V2.4):
1 x Fuente de alimentación LRS 200 24 CONVERTIDOR AC/DC 24V 211W MEAN WELL
1 x Relé de estado sólido Fotek SSR 40 DA
1 x Duet 3 Mini 5+ Ethernet
1 x Duet 3 Expansión Mini 2+
1 x Duet 3 Toolboard 1LC
1 x X/Y Microswitch Endstop PCB
1 placa de circuito impreso de tope del eje Z con cable de 40 cm
1 x Polea GT2 Ø 5mm 20 dientes H6
1 x Eje templado y rectificado Ø 5 mm x 30 mm
3 x Cable de BUS apantallado para dispositivos electrónicos RS 485 1x222/7AWG
4 x CABLE EXTERNO AZUL FROR 2x0,5 por metro
2 x CABLE EXTERIOR FROR AZUL 4x0,5 por metro
1 x FS17 CABLE 1X2,5 G/V por metro
1 x FS17 450/750V CABLE AZUL 1x2,5 mm por metro
1 x Cable FS17 450/750V MARRON 1x2,5 mm por metro
1 x FS18 CABLE 2X2.5 300/500V CPR C MARRON por metro
10 x CONECTOR FASTON HEMBRA
20 x TAPA DE HORQUILLA AZUL Tornillo de 4mm
15 x TUBO TERMINAL PREINSULADO 2,5mmq P 8mm AZUL
20 x Corbata de nylon negra 100x2,5 mm
1 x Tubo termorretráctil
1 x Kit de cadena portacables DHMpro 1 pieza 15x10 + 2 piezas 10x10 con apertura exterior
1 x Soporte para relé G3A SSR en carril DIN
2 x Canal de cables con ranuras para el paso de cables con tapa
2 x Ventilador de doble rodamiento 60x60x20mm 24V
3 x conector de unión de palanca compacta de 5 posiciones de Wago
1 x Interruptor basculante 16A 250V /125V NEGRO
1 módulo de entrada de corriente alterna: toma + filtro YB11 B2 + fusible
13 x M3 tuerca hexagonal galvanizada
2 x tuerca autoblocante galvanizada M4
2 x 5x12 tornillo de cabeza hueca galvanizado
2 x Tornillo 4x14 cabeza cilíndrica con rebaje en cruz galvanizado
35 x Tornillo 3x8 cabeza cilíndrica con hueco Allen galvanizado
4 x Tornillo 3x12 cabeza cilíndrica zincada
8 x Tornillo 3x16 cabeza cilíndrica zincada
4 x Tornillo 3x20 cabeza cilíndrica zincada
2 x 3x30 Tornillo de cabeza hueca galvanizado
8 x Tornillo de cabeza avellanada abocinada con hueco Allen, galvanizado 3x6
4 x Tornillo de cabeza avellanada galvanizado 3x10
5 x Tornillo de cabeza avellanada galvanizado 4x6
7 x 5x10 Tornillo de cabeza troncocónica galvanizado con hueco Allen
4 x 3x16 tornillo de cabeza redonda con hueco Allen acero inoxidable
4 x Tornillo de cabeza cilíndrica autorroscante negro 2x10 empotrado en cruz (para la fijación a dúo de los plásticos de soporte)
28 x Inserto roscado de latón M3 - 3x4x5 mm
8 x Tuerca con muelle para montaje posterior - Acero serie 5 - Rosca M3
9 x Tuerca con muelle para montaje posterior - Acero serie 5 - Rosca M5
1 x Llave Allen de 2 mm ISO 2936 DIN 911 de acero galvanizado
1 x Llave Allen de 2,5 mm ISO 2936 DIN 911 de acero galvanizado
1 x Llave Allen de 3 mm ISO 2936 DIN 911 de acero galvanizado
OPCIÓN:
1 cable Ethernet precableado (completo con cable y toma RJ45 en el lado de la placa y toma hembra en el panel para la conexión LAN)
1 x Duet3D Monitor de filamento Sensor de filamento de imán giratorio
1 x Duet3D PanelDue Integrated 7
1 x Kit de plástico step 8
¡Consulte los productos relacionados para el siguiente y el anterior STEP!
