La Vz-HextrudORT es una extrusora ligera y compacta diseñada originalmente por MirageC (Hextrudort). Se ha adaptado y modificado para facilitar la moldeabilidad y bajar el centro de gravedad para adaptarse a la VzBoT.
Hay 3 versiones del extrusor.
- Una moldeada con engranajes BMG normales
- Una versión moldeada con engranajes helicoidales y el resto de engranajes BMG (La versión moldeada también tiene la opción de tener el motor en una posición más alta para adaptarse al cabezal de impresión EVA 2.3-2.4)
- Una versión CNC con engranajes CNC. Estas nuevas características no son compatibles con BMG. Puede funcionar con motor redondo nema14 y engranajes de 8 o 10 dientes.
Este producto es la versión CNC. Producido por Vez en cooperación con Mellow3D. Esta versión es más pequeña en la dirección Y que los modelos impresos en 3D, lo que permite más espacio disponible en la parte posterior del cabezal de impresión VzBoT Vz. Más espacio para montar un radiador de motor o una placa CANbus del cabezal de impresión, etc.
El cuerpo del extrusor está hecho de aleación de aluminio 6061 con mecanizado CNC de alta precisión, que no sólo es duradero sino también ultraligero.
El material del engranaje es de acero endurecido, lo que garantiza una larga vida útil. Este engranaje tiene una tolerancia menor y menos deformación que el engranaje moldeado por inyección.
El metal con conductividad térmica conducirá el calor del motor.

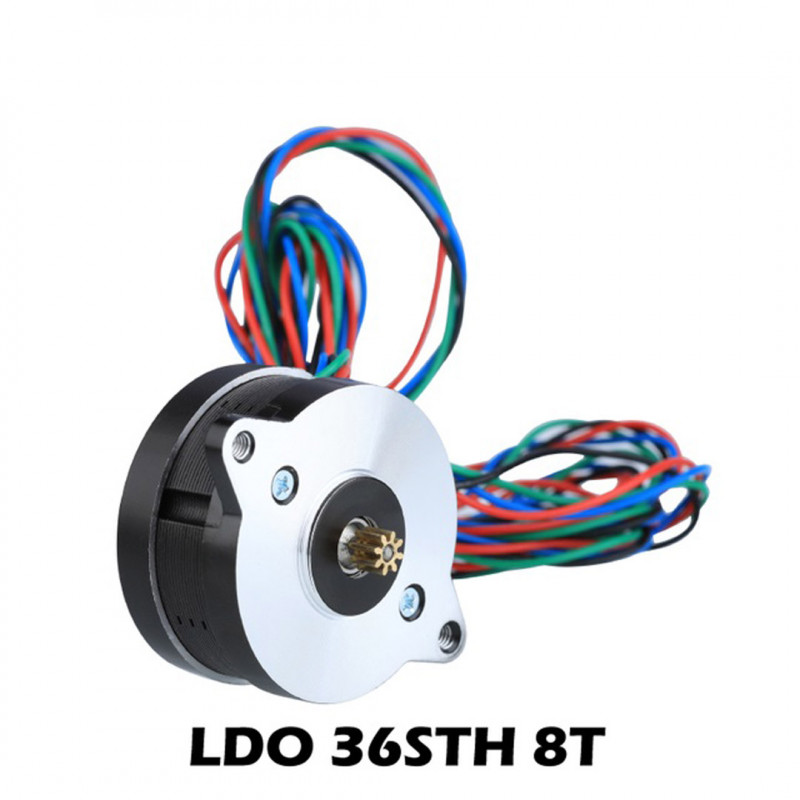

nema Este modelo viene con motor LDO 14 con engranaje reductor.
El ratio de reducción del extrusor es de 1:6.25, la potencia es un 25% mayor que el motor original con un ratio de reducción de 1:5. Usa el motor de 8 dientes para ajustar el pulso a 895-905, usa 2209 para el accionamiento, y la corriente recomendada del motor es de 0.6A-1A.
Hay dos versiones de motor para elegir:
- Modelo de engranaje de 8 dientes: LDO-36STH20-1004AHG
- Modelo con engranaje de 10 dientes: LDO-36STH20-1004AHG(XH)
Puntos fuertes:
- Alto par y bajo peso: el extrusor puede producir más fuerza sobre el filamento que otras unidades. Esto significa que puedes imprimir más rápido sin perder calidad ni atascos de filamento
- Construcción totalmente metálica: alta durabilidad
- La relación de reducción del extrusor es de 1: 6,25, la potencia es un 25% más que el motor original de relación de reducción 1: 5. Utilice el motor de 8 dientes para ajustar el pulso a 895-905, utilice 2209 para el accionamiento y la corriente recomendada del motor es de 0,6 A-1 A
- Diseño más pequeño y compacto con un peso de 40 gramos (excluyendo el motor)
- Diseño de engranaje integrado
- El material del engranaje es acero endurecido
- La carcasa de la extrusora es de aleación de aluminio 6061
- Diseño de dientes extruidos
- Relación de engranaje 8:50
- Todo el metal: aluminio CNC
Montaje
Todas las versiones de la Vz-HextrudORT tienen el mismo esquema de montaje. Pueden montarse desde la parte inferior de la extrusora utilizando tornillos M3. LGX Lite La distancia entre los orificios de montaje es de 19 mm, exactamente la misma que .
hotendSe necesita un trozo de tubo de PTFE entre la extrusora y . La longitud varía en función del extrusor y de la opción de montaje.
Alineación
Es importante que el eje/engranaje principal esté paralelo a la polea guía y al cuerpo principal. Hay una pequeña cantidad de juego/tolerancia en el conjunto de la cubierta frontal y la placa posterior que puede causar problemas de bamboleo si no se alinea correctamente. Para alinearlo correctamente, proceda como se indica a continuación:
- Asegúrese de que el brazo tensor está en tensión.
- Afloje los 2 tornillos del motor
- Introduzca el filamento en el extrusor y asegúrese de que el filamento está cargado hasta los engranajes.
- Afloje los 2 pernos de la tapa frontal y el 3er perno frontal inferior derecho.
- Apriete los 3 pernos
- Ajusta la posición del motor para no ejercer demasiada presión sobre el engranaje POM y aprieta los 2 pernos. (Si el piñón del motor está demasiado apretado sobre el engranaje POM puede causar problemas).
¿Qué es VzBoT?
VzBoT es una impresora 3D de alta velocidad y tamaño moderado. CoreXY Basada en el marco TronXY XS5(A) , pero fácilmente adaptable a otros marcos de extrusión de aluminio 2020.
hotend Desde entonces, el proyecto VzBoT ha evolucionado con componentes estructurales de aluminio fresados mediante CNC y una . El ritmo de desarrollo del proyecto VzBot ha sido rápido como el rayo, y ahora es una de las impresoras 3D FDM más rápidas que existen.
Contenido del paquete: 1 x Vz-Extruder con motor LDO - Mellow3D
Se suministra la variante de 8 dientes o la de 10 dientes, dependiendo de la variante que elija al realizar la compra.
