Duet 3 Toolboard 1LC v1.3 - Distanza tra i fori per E3D Hemera XS

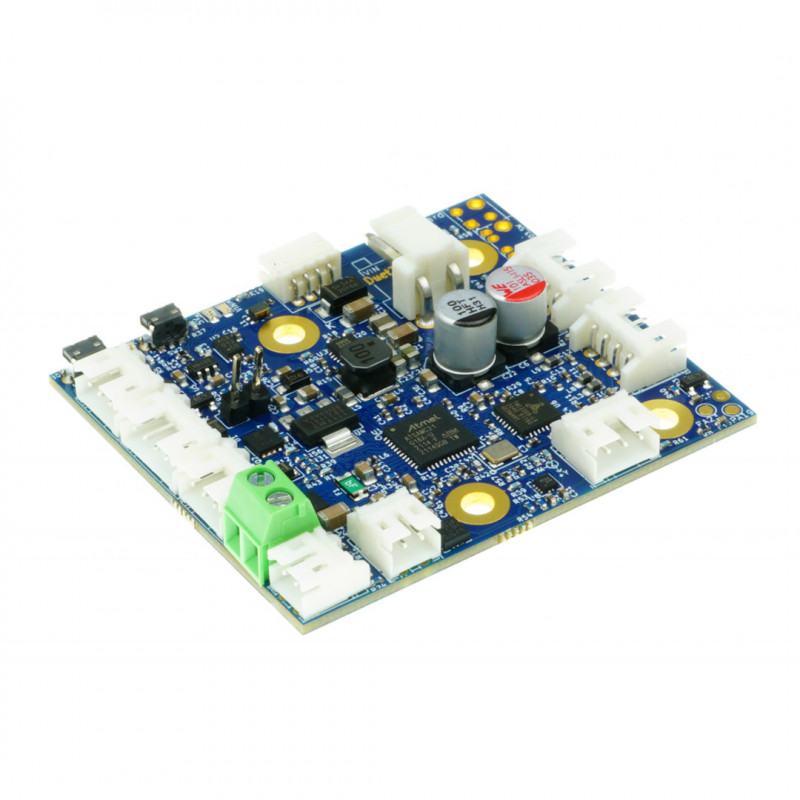

Duet 3 Toolboard è una scheda di espansione con collegamento CAN-FD per la scheda madre Duet 3 progettata per fornire il controllo completo per un ulteriore estrusore. Il motore passo-passo, il riscaldatore, il sensore di temperatura, le ventole, la Z-probe e il sensore filament monitor possono essere collegati alla Toolboard 1LC. In questo modo alla scheda madre Duet3 (o alla Tool Distribution Board), ritornano solo i cavi CAN-FD e di alimentazione.

Qui in sintesi le principali caratteristiche:
- Processore ARM Cortex M0 + funzionante a 48MHz
- Uno stepper driver TMC2209 con stall detection e stealthChop. Massima corrente di uscita 2A picco, 1.4 A RMS
- Un'uscita di corrente media destinata al riscaldatore dell'estrusore, corrente massima 5A
- Un'uscita ventola a 3 cavi a 12V (accetta anche una ventola a 2 cavi)
- Un'uscita della ventola a 4 cavi a 12V (accetta anche una ventola a 2 cavi)
- Due ingressi termistore o PT1000. Uno utilizza un ADC a 16 bit per la lettura ad alta risoluzione dei sensori PT1000.
- Un connettore per sensore filamento 3 pin (ad esempio laser filament monitor Duet)
- Un connettore per sonda Z.
- Due pulsanti e LED di indicazione
- Ingresso di alimentazione da 12 a 32V.
- Regolatori di tensione sulla scheda: 12V, 5V e 3.3V
- CAN-FD si collega alla scheda madre Duet3, alla Toolboard o alle schede di espansione

Duet 3 Toolboard 1LC include anche un pacchetto di cavi:

- 4-way JST ZH tail 150mm with plug (CAN in)
- JST PH connector
- Terminali a crimpare

Qui maggiori dettagli: https://duet3d.dozuki.com/Wiki/Duet_3_Tool_Board
