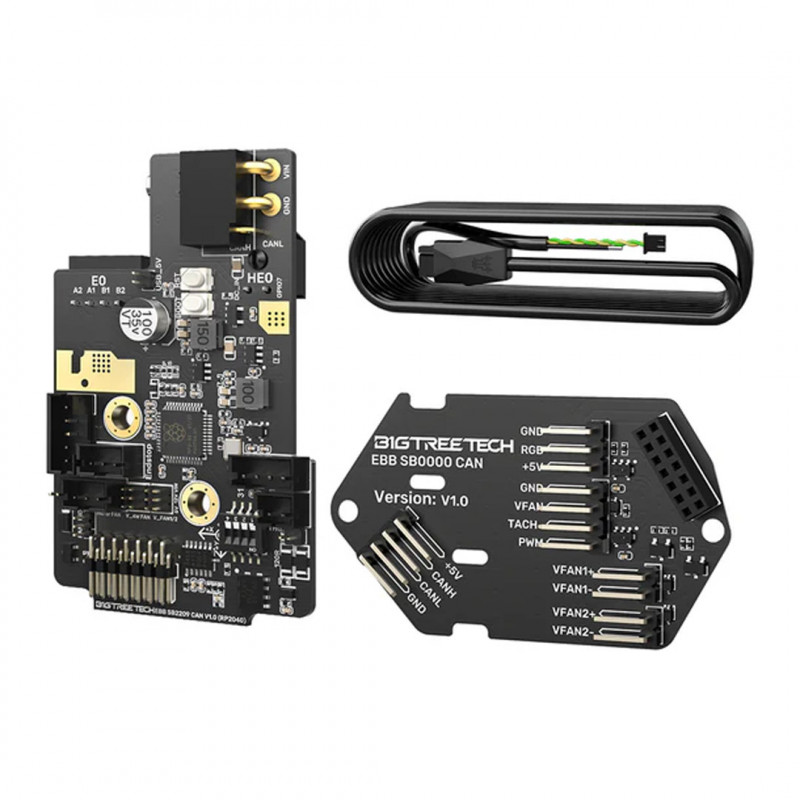

EBB SB2209 CAN è una scheda breakout per estrusori progettata dal team BIQU Technology Co., Ltd. per Voron StealthBurner. Permette di comunicare tramite porta USB o CAN, semplificando notevolmente il cablaggio.
La scheda SB2209 CAN ha un driver TMC2209 integrato che funziona in modalità UART.
Caratteristiche della scheda SB2209 CAN:
Connettore: PH2.0 per una crimpatura più semplice
Driver integrato: TMC2209
Modalità di lavoro del driver: UART
MCU: RP2040
Tensione di ingresso: DC12V-DC24V 9A
Tensione logica: DC 3.3V
Collegamento del riscaldatore: Cartuccia di riscaldamento (E0), corrente di uscita massima: 5A
Sensore a bordo: ADXL345
Porta ventola: 2x PWM (FANO, FAN1), 1 porta ventola x4 pin
Selezione della tensione per le ventole a 2 pin: Stessa tensione per entrambe le ventole
Corrente massima della porta della ventola: 1A continuo, 1,5A istantaneo
Interfaccia motore passo-passo: EM
Interfaccia sensore di temperatura: 1x 100K NTC (TH0), 1 x PT100/PT1000 selezionabile
Interfaccia di comunicazione USB: USB-Tipo-C
Corrente massima di uscita DCDC 5V: 1A
Porta di espansione: EndStop, ABL, RGB, PT100/PT1000, USB, CAN
Cablaggio con schede di controllo
Ad esempio, Manta M8P + EBB
- Manta M8P + EBB SB2240/2209 CAN + EBB SB0000 CAN
- Octopus Pro + U2C + Raspberry Pi + EBB SB2240/2209 CAN
La confezione contiene:
1 pz x EBB SB2209 CAN (RP2040)
1 pz x EBB SB0000 CAN
1 pz x Cavo CAN bus da 3 m
1 pz x Dissipatore di calore
1 pz x Set di terminali a crimpare
1 pz x Set di terminali per ponticelli
1 pz x Set di viti di fissaggio
