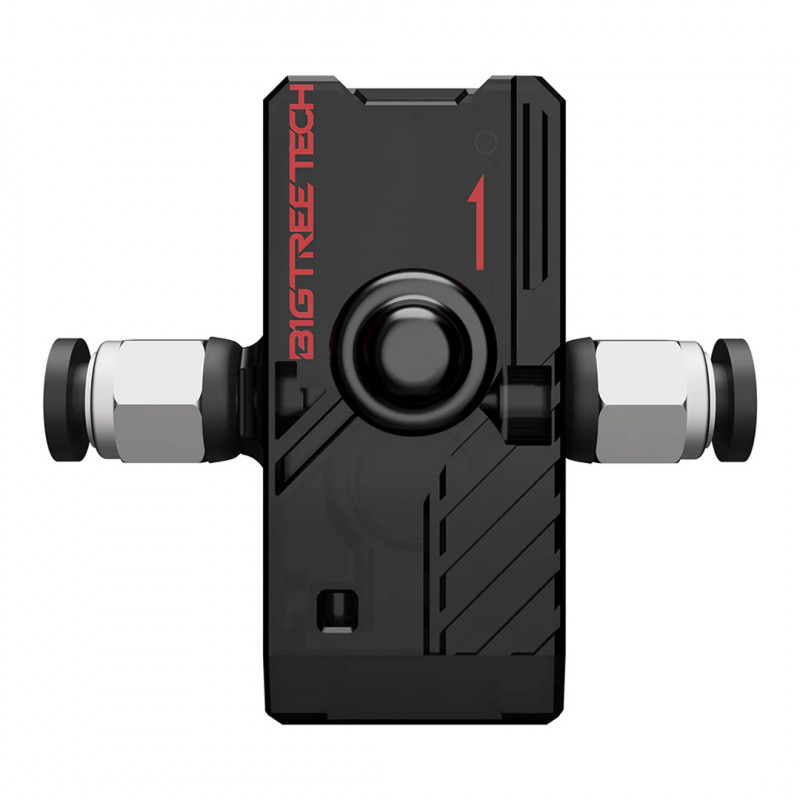

Smart Filament Detection Module V2.0 di BTT è un sensore universale di filamento per stampanti 3D FDM.
Il SFS V2.0 è un sensore intelligente per filamenti che migliora l'affidabilità della stampa 3D grazie a un sensore fotoelettrico altamente accurato, in grado di rilevare problemi come l'esaurimento del filamento, l'annodamento e l'ostruzione.
Caratteristiche Principali
- Il SFS V2.0 è bidirezionale, senza restrizioni sulla direzione del filamento, offrendo agli utenti maggiore flessibilità durante l'installazione.
- Rileva errori di estrusione causati da esaurimento del filamento, ostruzione dell'ugello, annodamento del filamento e problemi all'estrusore. Dispone di due uscite di segnale e luci indicatori per distinguere tra ostruzione e esaurimento del filamento.
- Compatibile con i firmware Marlin, Klipper e RRF.
- Compatto, leggero e facile da installare.
- Funziona con estrusori Bowden ed estrusori direct-drive.
- Supporta schede madri con porte endstop disponibili o porte dedicate per l'esaurimento del filamento.
Istruzioni
- Il filamento può essere infilato da entrambi i lati del SFS V2.0, poiché la direzione non influisce sulla funzionalità.
- La luce rossa si illuminerà quando non c'è filamento nel modulo.
- La luce blu lampeggerà quando l'estrusione è normale.
- La luce blu rimarrà accesa o spenta quando non c'è estrusione.
Calibrazione
La lunghezza di rilevamento teorica di 2,88 mm rappresenta la quantità di filamento che verrà estrusa tra ogni impulso del segnale. Ciò significa che, se non viene rilevato alcun movimento del filamento dopo un comando di spostamento di 2,88 mm, verrà attivato un errore di filamento.
Impostare la distanza di rilevamento esattamente a 2,88 mm potrebbe causare falsi allarmi o errori. Questo parametro può essere considerato come la sensibilità del sensore: più alto è il numero, meno sensibile sarà il sensore.
La lunghezza di rilevamento deve essere regolata in base alla posizione di montaggio del tuo SFS V2.0. Più lontano è dall'estrusore, più alto dovrà essere il numero. Consigliamo di partire con una lunghezza di rilevamento di 3 mm. Se continui a ricevere falsi allarmi, aumenta la lunghezza di rilevamento di incrementi di 1 mm fino a quando il problema non sarà risolto.
Note
Alimentazione: 3.3V o 5V. Qualsiasi tensione superiore può causare danni.
Alloggiamento: L'alloggiamento può danneggiarsi se i connettori rapidi vengono serrati frequentemente o in modo errato.
Connessione alla scheda madre: Se la scheda madre non dispone di una porta dedicata per l'esaurimento del filamento, consultare il nostro supporto tecnico.
Qui puoi trovare maggiori informazioni:
https://github.com/bigtreetech/smart-filament-detection-module
La confezione contiene: 1 x BIGTREETECH Smart Filament Sensor V2.0
